HACO GSX - R
Die neuen hydraulischen Tafelscheren der GSX-Baureihen werden von obenliegenden Hydraulikzylindern angetrieben.
HACO’s langjährige Erfahrung in der Produktion von hydraulischen Tafelscheren garantiert ein Produkt mit außergewöhnlichem Design und hoher Effizienz.
Die vollständige offene Rückseite ermöglicht dem Bediener einen freien Zugang zum Hinteranschlag und die Installation verschiedener Förder- und Stapelsystem.
Die vollverschweißte und verriegelte Konstruktion macht die Maschine praktisch unverwüstlich. Die GSX-Tafelscheren haben eine umfangreiche Ausstattung und verfügen serienmäßig über eine SC101 T-Steuerung.
- Technische Daten
- Serienausstattung / Highlights
- Sonderzubehör und Optionen
- NC-Steuerung
- Angebot anfordern
Haco GSX - R
| max. Schnittlänge | 3.050 / 4.050 mm |
| max. Blechstärke - ST45 - VA (1.4301) |
6,5 – 13 mm 4 – 8 mm |
| Arbeitshöhe | 770 – 930 mm |
| Schnittwinkel | 0,5 – 3,0° |
| Niederhalter | 18 – 23 Stück |
| Arbeitshübe | bis max. 23 Hub/min |
| Hinteranschlag - Bereich - Geschwindigkeit |
1.000 mm 110 mm/sek |
| Antriebsleistung | 11 – 22 kW |
| Länge | 3.860 – 5.050 mm |
| Tiefe / Breite * | 2.618 – 3.900 mm |
| Höhe | 1.883 – 2.275 mm |
| Gewicht | 6.500 – 9.500 kg |
* Mit CE Rückraumabsicherung.
Haco GSX - R
- HACO® SC101 T NC-Steuerung – komfortable Bedienung von Hinteranschlag, Rückzug und Schnittlängenbegrenzung sowie elektronischer Schnittspaltverstellung
- motorischer Hinteranschlag 1.000 mm
- Schnittlinienbeleuchtung mit Draht für optimale Übersicht und eine schnelle Schnittfolge
- automatisches Ausschalten des Hauptmotors nach voreingestelltem Timer
- die Hydraulik besteht aus einer Motorpumpe und einen Multifunktionsblock und ist servicefreundlich und leicht zugänglich an der Maschinenseite angebracht
- eine große Anzahl von Niederhaltern arbeiten unabhängig vom Scherdruck wodurch auch Bleche mit unterschiedlichen Stärken optimal fixiert werden, um einen sauberen Schnitt zu garantieren
- elektrohydraulische Schnittwinkelverstellung mittels 2 Drucktasten im Bedienpult
- Winkelanschlag in Länge 1.000 mm mit Skala, T-Nut und abklappbaren Nocken, justierbar an der linken Scherenseite

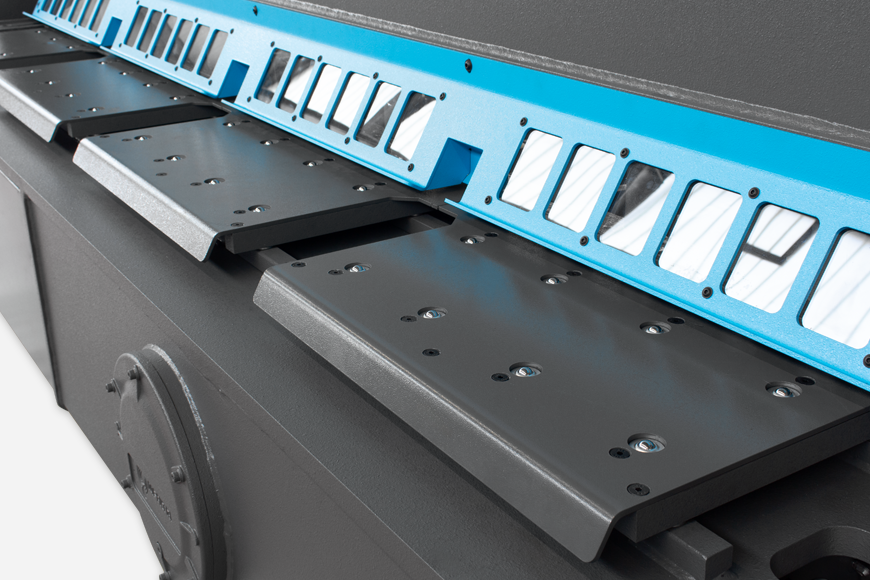

- geschlossener Scherentisch mit Rollenunterstützung für optimalen Bedienkomfort und vereinfachtes Blechhandling
- Messer sind an allen vier Schnittkanten präzisionsgeschliffen und Einsatzgehärtet für eine lange Lebensdauer und geeignet zum Schneiden von Edelstahl
- mobiles Fußpedal zur einfachen und sicheren Handhabung
- hydraulische und mechanische Überlastsicherung
- Fingerschutz mit Griffmulden
- Lichtschranken und Schutzzäune nach der neusten Sicherheitsnorm
- Maschine gemäß CE
- Maschinendokumentation / Deutsch - elektronisch
Haco GSX - R
- Bedienpult am Schwenkarm
- Ständerausladung
- hochklappbarer Hinteranschlag
- Kunststoffeinsätze bei den Niederhaltern
- Fingerschutz zum Hochklappen – linksseitig, 1.000 mm
- Fingerschutz Lichtschranke
- Winkelanschlag 1.000 – 3.000 mm mit Kugeln, Skala und T-Nut
- Auflegearme 1.000 – 3.000 mm mit Kugeln, Skala, T-Nut und einstellbarem Stopp
- hydraulische Hochhaltevorrichtung mit Schneidunterstützung und Return-To-Sender System
- Bodenstütze für Winkelanschlag
- zusätzlich verstellbarer Vorderanschlag im Winkelanschlag
- verstellbarer Vorderanschlag im Nonius Winkelanschlag
- winkelverstellbarer Vorderanschlag
- manuelle oder motorische Zentralschmierung
- Betriebsstundenzähler
- 2. Fußpedal
- zusätzlicher OT zum Schneiden mit halbem Hub ab der Mitte
- klimatisierter Schaltschrank
- 1 Satz Ersatzmesser
- zusätzliche Dokumentation in Papierform
HACO® SC100 T - NC-Steuerung
Die SC101 T Steuerung ist bei allen HACO Tafelscheren der GSX Serie serienmäßig und ermöglicht eine schnelle, automatische Einstellung von Schnittspalt- und Schnittwinkelverstellung in Abhängigkeit der Materialstärke und -beschaffenheit.
Steuerungshighlights und Basisfunktionen
- LCD-Anzeige mit 5,7-Zoll Farb-Display
- Speicher für bis zu 500 Programme mit max. 255 Sätzen
- Materialbibliothek von max. 32 Materialien
- jedes Programm beinhaltet die grundlegenden Schnittparameter wie Materialart, Materialstärke, Schnittspalt und Schnittwinkel
- elektrohydraulische Schnittspalteinstellung über 2 Zylinder
- automatische elektro-hydraulische Schnittwinkelverstellung in Abhängigkeit von der Materialstärke
- Schnittlängenbegrenzung
- Spindelausgleich, verzögerte Blech Freigabe der Niederhalter
- automatisches Positionieren des Hinteranschlages mit Rückzugfunktion
- zusätzliche Verstellmöglichkeiten des Hinteranschlags über 2 Drucktaster
- Spindelausgleich, verzögertes lösen vom Blech
- Modus-Auswahl "Inch-Metrisch"
- (Voreinstellung) Hubzähler nach oben oder unten mit 0-Stop
- Sprachauswahl
- USB-Schnittstelle - Automatische Einstellungen:
Durch die Eingabe der Blechdicke stellt die Steuerung in Abhängigkeit von der Blechdicke automatisch den Messerspalt und den Schnittwinkel ein. Alle Parameter können gemäß den tatsächlichen Daten manuell geändert werden. - Manueller Modus:
Alle Schneidparameter wie Materialart, Blechdicke, Schnittwinkel und Messerspalt können manuell programmiert werden.
NC-Steuerung HACO® SC101 T
Schnelle, automatische Einstellung von Schnittspalt- und Schnittwinkelverstellung sowie die Einstellung des Hinteranschlages.
Serienmäßig bei allen HACO GSX Modellen!
