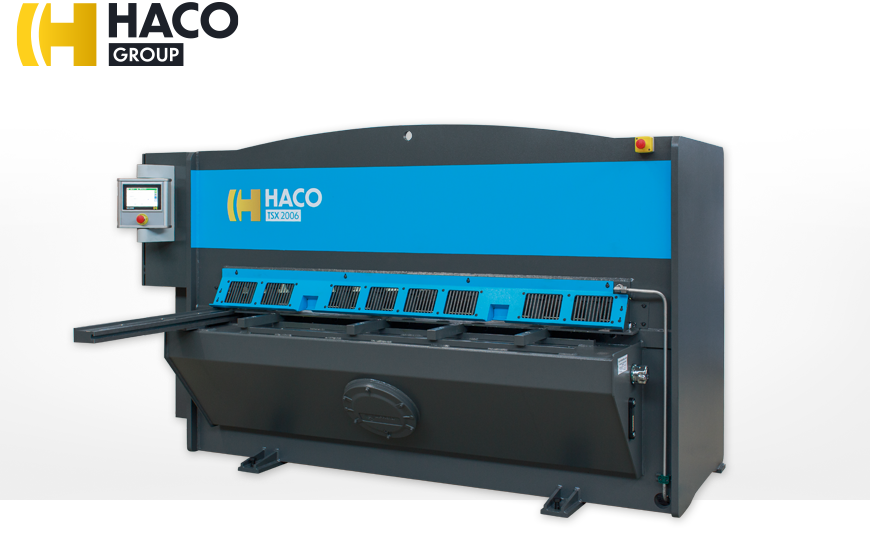

HACO TS / TSX
Mit mehr als 45 Jahren Erfahrung im Bau von Tafelscheren, hat sich HACO weltweit einen Namen im Markt gemacht. Hier nimmt HACO, als einer der letzten europäischen Hersteller, die noch 100% in Europa fertigen, eine Sonderstellung ein.
Die HACO TS / TSX Baureihe umfasst hydraulische Tafelscheren, die durch ihre solide Technik und ein ungeschlagenes Preis-Leistungsverhältnis überzeugen.

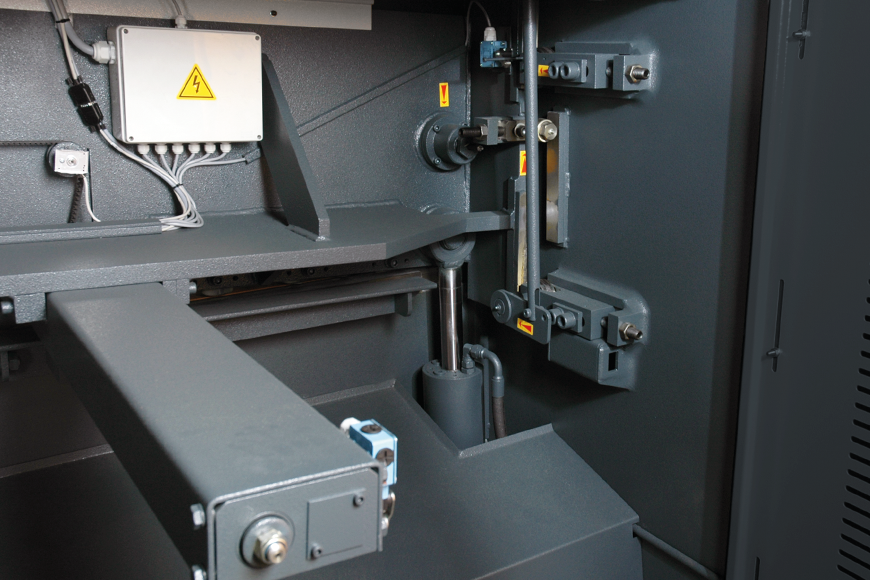

Die Maschine ist mit untenliegenden Zylindern sowie einer, bedienerfreundlich über die Maschinenvorderseite erreichbaren, manuellen Schnittspalt-Schnell-Einstellung ausgestattet (Modell TSX mit elektromotorischer Schnittspaltverstellung). Weiterhin umfasst die Serienausstattung die moderne HACO SP9 Steuerung zur komfortablen Steuerung des Hinteranschlags und der Schnittlängenbegrenzung mit Bedienpanel direkt am Schneidtisch (Modell TSX mit HACO SC100 T Steuerung).
Durch die umfangreiche Serienausstattung und das bedienerfreundliche Design, ist diese Baureihe ein zuverlässiger Partner für die moderne Schlosserei.
- Technische Daten
- Serienausstattung / Highlights
- Sonderzubehör und Optionen
- NC-Steuerung SP9
- NC-Steuerung SC100 T
- Angebot anfordern
Haco TS / TSX
| max. Schnittlänge | 2.050 / 3.050 mm |
| max. Blechstärke - ST45 - VA (1.4301) |
6 – 12 mm 4 – 8 mm |
| Arbeitshöhe | 770 – 930 mm |
| Schnittwinkel | 0,5 – 3,0° |
| Niederhalter | 13 – 18 Stück |
| Arbeitshübe | bis max. 15 Hub/min |
| Hinteranschlag - Bereich - Geschwindigkeit |
1.000 mm 55 (110) mm/sek |
| Antriebsleistung | 7,5 – 22,5 kW |
| Länge | 2.885 – 4.180 mm |
| Tiefe / Breite * | 2.660 / 2.800 mm |
| Höhe | 1.660 – 2.210 mm |
| Gewicht | 3.500 – 8.500 kg |
* Mit CE Rückraumabsicherung.
Haco TS / TSX
- HACO® SP9 NC-Steuerung – ergonomisch an der linken Maschinenseite angebracht, ermöglicht eine einfache Bedienung von Hinteranschlag, Rückzug des Hinteranschlags und Schnittlängenbegrenzung, direkt am Schneidtisch
- motorischer Hinteranschlag 1.000 mm bequem über die HACO® SP9 Steuerung mit Digitalanzeige einstellbar
- schnelle, manuelle Schnittspaltverstellung einfach über die Maschinenvorderseite erreichbar
- Schnittlinienbeleuchtung mit Draht für optimale Übersicht und eine schnelle Schnittfolge
- automatisches Ausschalten des Hauptmotors nach voreingestelltem Timer
- Hydraulikeinheit
- elektrohydraulische Schnittwinkelverstellung über 2 Drucktasten
- die Niederhalter arbeiten unabhängig vom Scherdruck wodurch auch Bleche mit unterschiedlichen Stärken optimal fixiert werden um einen sauberen Schnitt zu garantieren
- Winkelanschlag in Länge 1.000 mm mit Skala, T-Nut und abklappbaren Nocken, justierbar an der linken Scherenseite
- Scherentisch mit einzeln angebrachten Vierkantauflagen mit Rollenunterstützung für optimalen Bedienkomfort und Blechhandling
- Messer sind an allen vier Schnittkanten präzisionsgeschliffen, Einsatzgehärtet und für eine lange Lebensdauer ausgelegt um auch Edelstahl problemlos zu schneiden
- mobiles Fußpedal zur einfachen und sicheren Handhabung
- hydraulische und mechanische Überlastsicherung
- Fingerschutz aus Rundstählen mit Griffmulde
- Lichtschranken und Schutzzäune nach der neusten Sicherheitsnorm
- Maschine gemäß CE
- Maschinendokumentation / Deutsch - elektronisch
Zusätzlich für Modell TSX
- HACO® SC100 T NC-Steuerung – komfortable Bedienung von Hinteranschlag, Rückzug und Schnittlängenbegrenzung sowie elektronischer Schnittspaltverstellung
- Ausführung mit 2 Hydraulikzylindern
Haco TS / TSX
- Bedienpult am Schwenkarm (Modell TSX)
- hochklappbarer Hinteranschlag
- Kunststoffeinsätze bei den Niederhaltern
- Fingerschutz Lichtschranke
- Winkelanschlag 1.000 – 3.000 mm mit Kugeln, Skala und T-Nut
- Auflegearme 1.000 – 3.000 mm mit Kugeln, Skala, T-Nut und einstellbarem Stopp
- Bodenstütze für Winkelanschlag
- verstellbarer Vorderanschlag im Winkelanschlag
- verstellbarer Vorderanschlag im Nonius Winkelanschlag
- winkelverstellbarer Vorderanschlag
- motorische Zentralschmierung
- Betriebsstundenzähler
- 2. Fußpedal
- programmierbarer OT zum Schneiden mit halbem Hub ab der Mitte
- klimatisierter Schaltschrank
- 1 Satz Ersatzmesser
- zusätzliche Dokumentation in Papierform
HACO® SP9 - Standard NC-Steuerung für Modell TS
Die SP9 Steuerung ist bei allen HACO Tafelscheren der TS Serie serienmäßig und ermöglicht eine schnelle, automatische Einstellung des Schnittwinkels sowie die Einstellung des Hinteranschlages.
Die SP9 Standard Steuerung bietet folgende Funktionen: Automatische Positionierung des Hinteranschlages auf die an der Digitalanzeige ausgewählte Position, Hubzähler und Rückzugsfunktion für den Hinteranschlag sowie Schnittlängenbegrenzung und Stückzähler.
Steuerungshighlights und Basisfunktionen
- 2 LCD-Anzeigen
- Speicher für bis zu 20 Programme
- automatische Elektro-hydraulische Schnittwinkelverstellung in Abhängigkeit der Materialstärke
- Schnittlängenbegrenzung
- automatisches Positionieren des Hinteranschlages mit Rückzugfunktion
- zusätzliche Verstellmöglichkeiten des Hinteranschlags über 2 Drucktaster
- Modus-Auswahl "Inch-Metrisch"
- Sprachauswahl
- Stückzähler in +/- Richtung mit Nullstellung
HACO® SC100 T - NC-Steuerung für Modell TSX
Die SC100 T Steuerung ist bei allen HACO Tafelscheren der TSX Serie serienmäßig und ermöglicht eine schnelle, automatische Einstellung von Schnittspalt- und Schnittwinkelverstellung in Abhängigkeit der Materialstärke und -beschaffenheit.
Steuerungshighlights und Basisfunktionen
- Monochrom LCD-Anzeige mit 5,7-Zoll Display
- Speicher für bis zu 500 Programme mit max. 255 Sätzen
- Materialbibliothek von max. 32 Materialien
- jedes Programm beinhaltet die grundlegenden Schnittparameter wie Materialart, Materialstärke, Schnittspalt und Schnittwinkel
- elektrohydraulische Schnittspalteinstellung über 2 Zylinder
- automatische elektro-hydraulische Schnittwinkelverstellung in Abhängigkeit von der Materialstärke
- Schnittlängenbegrenzung
- Spindelausgleich, verzögerte Blech Freigabe der Niederhalter
- automatisches Positionieren des Hinteranschlages mit Rückzugfunktion
- zusätzliche Verstellmöglichkeiten des Hinteranschlags über 2 Drucktaster
- Spindelausgleich, verzögertes lösen vom Blech
- Modus-Auswahl "Inch-Metrisch"
- (Voreinstellung) Hubzähler nach oben oder unten mit 0-Stop
- Sprachauswahl
- USB-Schnittstelle - Automatische Einstellungen:
Durch die Eingabe der Blechdicke stellt die Steuerung in Abhängigkeit von der Blechdicke automatisch den Messerspalt und den Schnittwinkel ein. Alle Parameter können gemäß den tatsächlichen Daten manuell geändert werden. - Manueller Modus:
Alle Schneidparameter wie Materialart, Blechdicke, Schnittwinkel und Messerspalt können manuell programmiert werden.
NC-Steuerung HACO® SP9
Schnelle, automatische Einstellung des Schnittwinkels sowie die automatische Positionierung des Hinteranschlages mit Rückzugfunktion.
Serienmäßig bei allen HACO TS Modellen!
NC-Steuerung HACO® SC100 T
Schnelle, automatische Einstellung von Schnittspalt- und Schnittwinkelverstellung sowie die Einstellung des Hinteranschlages.
Serienmäßig bei allen HACO TSX Modellen!
