JESSEY MAJOR 1800 / 2000 / 2200
Die JESSEY MAJOR Leit- und Zugspindeldrehmaschinen sind die idealen Präzisions-Drehmaschinen für die Ausbildung, die Werkstatt und die moderne Produktion. Die Maschinenbasis wird aus mehrfach spannungsfrei geglühtem MEEHANITE® Qualitätsguss gefertigt und verfügt über ein stark verripptes Maschinenbett mit einer Bettbreite von 345 mm. Diese Maschinenkonstruktion sorgt für minimale Vibrationen und höchste Laufruhe – auch bei hohen Drehzahlenund erhöhtem Spanvolumen.
Alle JESSEY MAJOR Präzisions-Drehmaschinen erfüllen die neuesten CE-Richtlinien, zertifiziert durch den TÜV-Nord und entsprechen der Werkzeugmachergenauigkeit nach DIN 8605 (DIN 8606) für Drehmaschinen mit erhöhter Präzision und dürfen in keiner anspruchsvollen Fertigung fehlen.









- Maschinenhighlights
- Technische Daten
- Serienausstattung
- Sonderzubehör und Optionen
- Angebot anfordern
Jessey Major 1800 / 2000 / 2200
Maschinenaufbau
- verwindungssteifes, spannungsfrei geglühtes, mehrfach verripptes Maschinenbett aus MEEHANITE® Qualitätsguss für minimale Vibrationen und höchste Laufruhe – auch bei hohen Anforderungen
- Rechteck- und Prismen-Maschinenführungen gewährleisten eine exakte und dauerhafte Positioniergenauigkeit über die gesamte Bettlänge
- nach 50 Rockwell (HRC) induktionsgehärtete und feingeschliffene Führungsbahnen – ausgelegt für Langlebigkeit
Spindelaufbau
- der Spindelstock ist äußerst robust gefertigt und aufwendig konstruiert um auch hohe Zerspanungsanforderungen dauerhaft zu erfüllen
- die 3-fach Spindellagerung erfolgt über Präzisions-Kegelrollenlager für die kombinierte Aufnahme radial und axial wirkender Spindelbelastungen
- präzisionsgelagerte Hauptarbeitsspindel mit Ölumlaufschmierung und 82 mm Spindelbohrung
- sämtliche Zahnräder sind gehärtet und präzisionsgeschliffen für dauerhafte Fertigungsqualität über Jahre
Getriebe- und Vorschubaufbau
- das Maschinengetriebe wurde in einem geschlossenen Getriebekasten eingepasst, gelagert und läuft im kompletten Ölbad für bestmögliche Reibungs- und Geräuschreduktion
- 16-fach gut abgestufte Hauptspindeldrehzahlen von 20 – 1.600 U/min
- auch mit stufenlosen Spindeldrehzahlen von 20 – 2.000 U/min über SCHNEIDER® Frequenzumrichter und 3 Getriebestufen mit elektrischer Bremseinrichtung (Modell VS)
- stufenlose Drehzahloptimierung während der Bearbeitung (Modell VS)
Schlosskasten
- ergonomisch angeordnete Bedienelemente zum einfachen Wechseln von Längs- und Quervorschub durch Druck- und Zugstößel für ein ermüdungsfreies Arbeiten
- Hauptmaschinenhandrad für Bettschlitten, kann am Schlosskasten wahlweise links oder rechts geliefert werden
- die Zahnräder im Schlosskasten sind gehärtet und laufen komplett im Ölbad
- ein spezieller Mechanismus verhindert das gleichzeitige Einschalten der Vorschub- und Gewindeschneidfunktion
- durch elektronische Endschalter am Maschinenbett wird ein Überfahren des Supports verhindert
Sonstiges
- Universal-NORTON-Kasten zum Schneiden der meisten metrischen Whitworth-Modul und DP-Gewinde über einfachste Umschaltung mittels Nortonschwinge
- Vorschubgetriebe mit serienmäßiger Überlastsicherung
- großzügig dimensionierter, verschiebbarer Maschinenreitstock mit einer Pinolenaufnahme MK 5, 75 mm Pinolen-Ø und einem Pinolenhub von 180 mm auf separater Führungsbahn mit Schnellspannung
- eine nach vorne herausziehbare Spänewanne erleichtert die Reinigung und die Entnahme der Späne
- Energiemanagement eGREEN+ serienmäßig bei allen JESSEY Maschinen
- umfangreiches Sonderzubehör wie z.B. Digitalanzeige, Dreibackenfutter, Lünetten, Schnellwechselstahlhalter usw.
Jessey Major 1800 / 2000 / 2200
Spitzenhöhe | 230 / 255 / 280 mm |
Spitzenweite | 1.000 – 3.000 mm |
Umlauf-Ø - über Bett - über Querschlitten - in der Kröpfung |
460 / 510 / 560 mm 290 / 340 / 390 mm 710 / 760 / 810 mm |
Bettbreite | 345 mm |
Schlitten / Support - Querschlittenweg - Oberschlittenweg |
265 mm 135 mm |
Spindelbohrung | Ø 82 mm |
Spindelaufnahme - Serie - Option |
DIN 55027 / K8 DIN 55029 / C8 |
Spindeldrehzahlen - 16 Stufen - stufenlos (VS) |
20 – 1.600 U/min 20 – 2.000 U/min |
Reitstock - Kegel im Reitstock - Pinolen-Ø - in der Kröpfung |
5 MK 75 mm 180 mm |
Vorschübe - Längs - Quer |
0,040 – 1,00 mm/U 0,02 – 0,50 mm/U |
Gewindevorschübe - Metrisch - Whitworth - Diametral - Modul |
(39) 0,2 – 14 Steigung in mm (45) 2 – 72 Gänge auf 1' (21) 8 – 44 Pitch/DPI (18) 0,3 – 3,5 Modul |
Antriebsleistung | 9,5 kW |
Länge | 2.237 – 4.265 mm |
Tiefe / Breite | 1.086 mm |
Höhe | 1.325 – 1.375 mm |
Gewicht | 1.800 – 3.300 kg |
Jessey Major 1800 / 2000 / 2200
- Maschinengenauigkeit nach DIN 8605 (MAJOR 1800) und nach DIN 8606 (ab MAJOR 2000)
- Maschinenhandrad am Support / Schlosskasten auf der linken Seite
- Elektromagnetbremse (bei Getriebemaschine 16 Stufen)
- Frequenzumrichter mit elektrischer Bremseinrichtung (Modell VS)
- herausnehmbare Bettbrücke
- Impulsschalter für Hauptspindel
- Energiemanagement eGREEN+ Auto-Stop Funktion
- Überlastsicherung für Vorschubgetriebe
- Späneauffangwanne nach vorne herausziehbar
- vergrößerte Späneauffangwanne nach vorne herausziehbar (Modell VS)
- Kühlmittelanlage

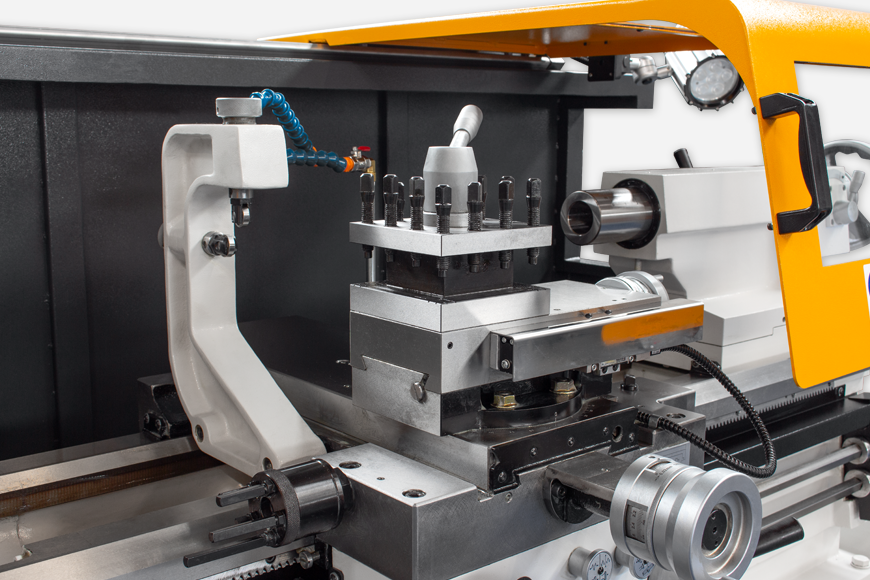

- 4-fach Stahlhalter
- Reduzierhülse für Hauptspindel
- LED-Arbeitsraumbeleuchtung
- Futterflansch
- Gewindeuhr
- große mattverchromte Skalen
- hinterer Späneschutz
- elektrisch verriegelter Futterschutz
- Späneschutz über die ganze Länge verfahrbar
- Satz Aufstellelemente
- Maschine gemäß CE
- Maschinendokumentation / Deutsch - elektronisch
Jessey Major 1800 / 2000 / 2200
- 3-Achsen Digitalanzeige FAGOR® INNOVA 30i T inkl. linearem FAGOR® Wegmesssystem mit einer Genauigkeit von 0,005 mm und einer Auflösung von 0,01 mm
- 3-Achsen Digitalanzeige FAGOR® INNOVA 40i TS inkl. konstanter Schnittgeschwindigkeit CSS (Modell VS)
- Spindelaufnahme DIN 55029 / C8 (CAMLOCK)
- Hohlspindelanschlag Größe 9, Verstellbereich 79 – 91 mm
- Handspannfutter für Spannzangen 1 – 42 mm
- Druckspannzangensatz für Handspannfutter 40-teilig, 3 – 42 mm
- Schnellwechselstahlhalter MULTIFIX® Größe MB
- Konischdrehvorrichtung
- 3-/4-Backen-Futter Ø 250 / 315 mm
- weiche Monoblockbacken
- Planscheiben Ø 400 / 500 / 630 mm
- mitlaufende Körnerspitze MK 5
- mitlaufende Lünette mit Rolleneinsatz Ø 40 – 90 mm
- feststehende Lünette mit Rolleneinsatz
- Ø 25 – 145 mm
- Ø 85 – 220 mm - Eilgang für die Längsrichtung
- Mikrometeranschlag für Bett – Zangenmontage
- Sicherheits-Schutzabdeckung (Rollo) für die Leit- und Zugspindel bis 2 m
- Maschinenhandrad auf der rechten Seite am Schlosskasten / Support
- Sonderlackierung
- zusätzliche Dokumentation in Papierform
