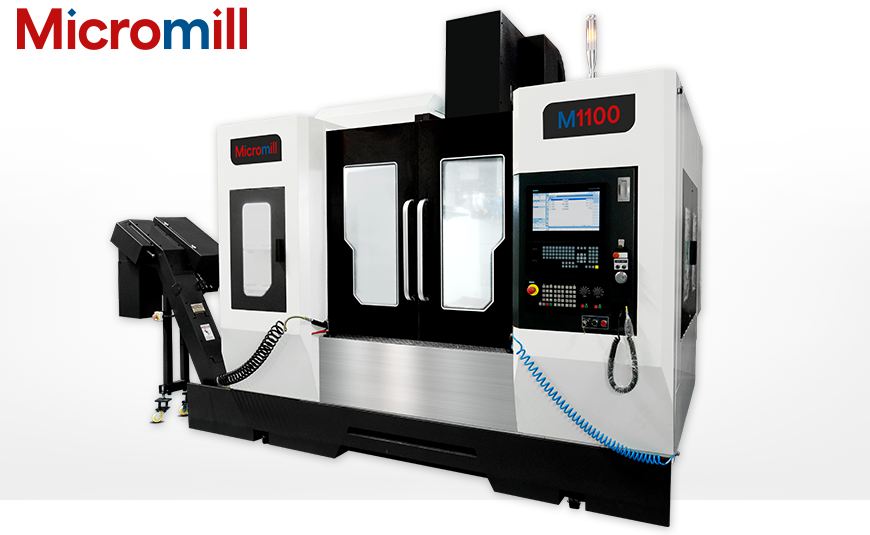

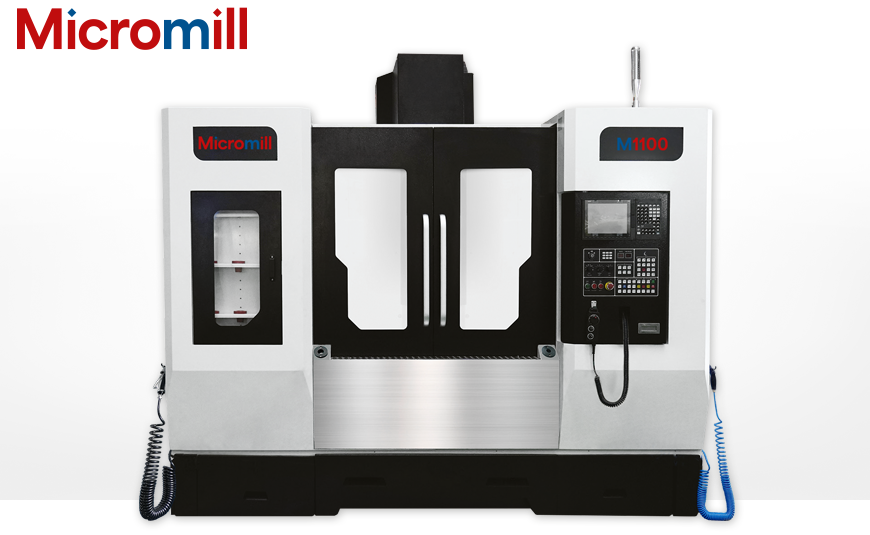

MICROMILL M1100
Die MICROMILL M1100 ist ein vielseitiges CNC-Bearbeitungszentrum mit hoher Antriebsleistung von bis zu 22 kW bei kompakter Bauweise.
Sie lässt sich effizient in bestehende Fertigungsumgebungen integrieren und bietet hohe Produktivität ohne Abstriche bei Präzision.
Die äußerst steife und schwingungsarme Konstruktion sorgt für stabile Bearbeitungsbedingungen, sehr gute Oberflächenqualitäten und hohe Maßhaltigkeit.
Leistungsfähige Achssysteme und die präzisionsgelagerte BBT-40-Spindel ermöglichen kurze Bearbeitungszeiten und reproduzierbare Ergebnisse.
Ergonomische Lösungen unterstützen einen effizienten und wirtschaftlichen Betrieb – auch im Mehrschichtbetrieb.
- Maschinenhighlights
- Technische Daten
- Serienausstattung
- Sonderzubehör und Optionen
- Angebot anfordern
Micromill M1100
- serienmäßig SIEMENS® SINUMERIK CNC-Steuerung mit Touch-Panel, optional HEIDENHAIN®
- kompaktes, platzsparendes Design bei hoher Geschwindigkeit, Präzision und Produktivität
- massive Maschinenstruktur aus MEEHANITE® Qualitätsgrauguss EN-GJL-300 (FC 300)
- bis zu 30% höhere Steifigkeit durch hohe thermische Stabilität
- FEM-optimierte Konstruktion für maximale Strukturpräzision
- hervorragende Schwingungsdämpfung für beste Oberflächen und längere Werkzeugstandzeiten
- Präzisions-Kugelumlaufspindeln mit Direktantrieben – Positioniergenauigkeit ± 0,005 mm und eine um bis zu 40% höhere Wiederholgenauigkeit
- spielfreie Linearführungen mit Eilgang bis 36 m/min
- stabiler Arbeitstisch 1.200 x 600 mm mit bis zu 1.300 kg Traglast
- Vollverkleidung (oben geschlossen) – ideal für IKZ-Bearbeitung
- BBT-40 Hochleistungsspindel, 10.000 U/min serienmäßig, optional 12.000 U/min
- Rigid Tapping und automatische Spindelorientierung
- 28-fach Doppelarm-Werkzeugwechsler mit nur 1,9 sek. Werkzeugwechselzeit
- optionale CTS-Spindelkühlung (20 / 30 bar) und automatisches Wash-Down
- langlebige Teleskopabdeckungen, praktische Ablagen und USB-C-Anschlüsse an der Maschine
Micromill M1100
| Tischgröße | 1.200 x 600 mm |
| T-Nuten - Anzahl - Breite - Abstand |
5 Stück 18 mm 100 mm |
| max. Tischbelastung | 1.300 kg |
| Verfahrwege - Längsweg (X) - Querweg (Y) - Vertikalweg (Z) |
1.100 mm 650 mm 610 mm |
| Spindelaufnahme | BBT 40 |
| Spindeldrehzahlen * | 10.000 U/min |
| Spindelantrieb | Riemenspindel |
| Spindelmotor - Serie - Option |
7,5/11 - P18 kW 11/15 - P22 kW |
| Abstand - Spindel / Tisch |
130 – 740 mm |
| Spindelausladung | 650 mm |
| Eilgang (X/Y/Z) | 36 m/min |
| Vorschub (X/Y/Z) | 24 m/min |
| Länge | 3.135 mm |
| Tiefe / Breite | 2.675 mm |
| Höhe | 3.020 mm |
| Gewicht | 7.000 kg |
* Weitere Spindeloptionen lieferbar.
Micromill M1100
- CNC-Steuerung SIEMENS® SINUMERIK 828D mit 15" Bildschirm inkl. ShopMill Oberfläche
- elektronisches Handrad
- seitlich, schwenkbares Bedienpanel
- Maschinengenauigkeit gemäß VDI 3441
- Hochleistungsspindel mit 10.000 U/min mit BBT 40 Werkzeugaufnahme
- automatischer Werkzeugwechsler mit 28 Werkzeugplätzen, Arm-Typ
- Präzisionslinear-Rollenführungen in allen 3 Achsen
- automatische Zentralschmierung
- Arbeitstisch präzisionsgeschliffen mit 5 T-Nuten
- präzisionsgeschliffene Kugelumlaufspindeln in allen 3 Achsen
- Maschinenvollverkleidung mit zwei vorderen Schiebetüren und zwei seitlichen Türen
- Öffnungsweite der Fronttür 1.160 mm
- Kühlsystem bestehend aus Kopfkühlung, Kühlmittelpumpe und Ringkühlung
- Kühlmittelpistole
- starres Gewindeschneiden, ohne Ausgleichsfutter (Rigid-Tapping)
- automatische Spindelausblasfunktion
- Vorbereitung für
- für Späneförderer
- BLUM® Tastsystem - 3-fach-Status-Lampe
- LED-Arbeitsraumbeleuchtung
- Maschine gemäß CE
- Maschinendokumentation / Deutsch - elektronisch
Micromill M1100
- CNC-Steuerungen
- HEIDENHAIN® TNC7 B mit 16" Multi-Touch-Screen
- SIEMENS® SINUMERIK ONE mit 15" Multi-Touch-Screen - Spindeloptionen In-Line-Spindel mit Spindelölkühler
- 10.000 U/min / BBT 40
- 12.000 U/min / BBT 40 - Werkzeugaufnahme HSK 63 für
- Riemenantrieb 12.000 U/min
- In-Line Spindel 18.000 U/min
- Build-In-Spindel max. 24.000 U/min - automatischer Spindelölkühler für Riemenspindel
- erhöhte Antriebsleistung 11/15 - P22 kW
- Kühlung durch die Spindel 20 oder 30 bar
- 30-fach Werkzeugwechsler
- Kratzbandspäneförderer inkl. Spänespülsystem, speziell für kleine bis mittlere gebrochene Späne
- Scharnierspäneförderer inkl. Spänespülsystem, speziell für lange, voluminöse und schwere Späne
- Spänespülsystem für leichtere Späneabfuhr
- Hochleistungs-Spänespülsystem
- Ölabscheider
- Vorbereitung für 4. und 5. Achse
- Z-Achsen Erhöhung 100 oder 200 mm
- pL LEHMANN® CNC-Drehtische
- Servo-Verstärker für pL LEHMANN® CNC-Drehtische
- hydraulische NC-Schraubstöcke in diversen Größen
- Drehplatte für Hydraulikschraubstock
- diverse Werkzeug- und Werkstückmesssysteme
- Pflegesystem BIOBALANCE® für Kühlschmierstoffe
- HAMMA® Testkoffer EXKLUSIV für Messungen von Kühlschmierstoff
- MISCEO® EXKLUSIV vollelektronisches Mischgerät für Kühlschmierstoffe
- HALTER® BASIC Pro 12 Beladeroboter
- HALTER® Rasterplatten von 10 – 135 mm
- HALTER® Wendestation für zweiseitige Bearbeitung
- SIEMENS® Safety Integrated
Ein ganzheitliches und voll integriertes Sicherheitskonzept - CAD/CAM Software
- zusätzliche Dokumentation in Papierform
