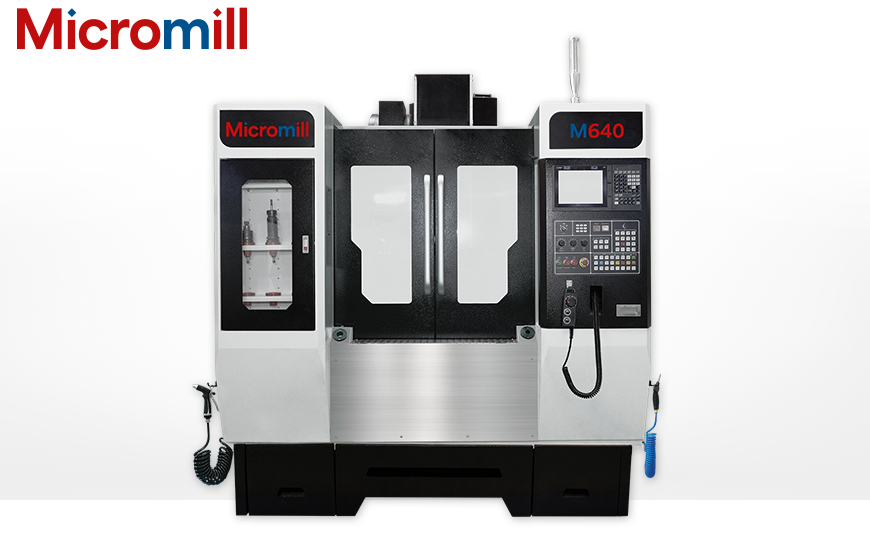

MICROMILL M640 / M760
Die MICROMILL M640 und M760 zählen zu den vielseitigsten CNC-Bearbeitungszentren ihrer Klasse und kombinieren hohe Leistung mit geringem Platzbedarf. Konzipiert für moderne Industrieumgebungen, bieten sie eine ausgewogene Verbindung aus Dynamik, Präzision und Wirtschaftlichkeit.
Die besonders steife und schwingungsarme Konstruktion ermöglicht prozesssichere Bearbeitung, hohe Maßgenauigkeit und sehr gute Oberflächenqualitäten.
Leistungsstarke Spindeln und hochdynamische Achssysteme sorgen für kurze Bearbeitungszeiten und reproduzierbare Ergebnisse.
Eine vollständig geschlossene Maschinenvollverkleidung sowie ergonomische Bedienlösungen unterstützen einen sicheren, effizienten und wirtschaftlichen Betrieb.
- Maschinenhighlights
- Technische Daten
- Serienausstattung
- Sonderzubehör und Optionen
- Angebot anfordern
Micromill M640 / M760
- serienmäßig mit SIEMENS® SINUMERIK CNC-Steuerung und Touch-Panel, optional HEIDENHAIN®
- kompaktes, platzsparendes Maschinendesign bei hoher Geschwindigkeit, Präzision und Produktivität
- massive Maschinenstruktur aus MEEHANITE® Qualitätsgrauguss EN-GJL-300 (FC 300)
- bis zu 30% höhere Steifigkeit dank hoher thermischer Stabilität
- FEM-optimierte Konstruktion für maximale strukturelle Präzision
- exzellente Schwingungsdämpfung für bessere Oberflächen, längere Werkzeugstandzeiten und geringere Kosten
- Präzisions-Kugelumlaufspindeln mit Servo-Direktantrieben in allen Achsen – Positioniergenauigkeit ± 0,005 mm und eine um bis zu 40% höhere Wiederholgenauigkeit
- spielfreie Linear-Rollenführungen mit Eilgang bis 36 m/min für kurze Zykluszeiten
- stabiler Arbeitstisch (800 x 450 mm oder 900 x 450 mm) mit bis zu 850 kg Traglast
- Vollverkleidung (oben geschlossen) – ideal für IKZ-Bearbeitung, mit komfortablem Zugang
- BBT-40 Hochleistungsspindel, 10.000 U/min serienmäßig, optional bis 12.000 U/min
- Rigid Tapping und automatische Spindelorientierung
- 28-fach Doppelarm-Werkzeugwechsler mit nur 1,9 sek. Werkzeugwechselzeit
- optionale CTS-Spindelkühlung (20 / 30 bar) und automatisches Wash-Down-System
- langlebige Teleskopabdeckungen, durchdachte Ablagen und USB-Anschlüsse direkt an der Maschine
Micromill M640 / M760
| Tischgröße - Modell M640 - Modell M760 |
800 x 450 mm 900 x 450 mm |
| T-Nuten - Anzahl - Breite - Abstand |
5 Stück 18 mm 95 mm |
| max. Tischbelastung | 800 / 850 kg |
| Verfahrwege - Längsweg (X) - Querweg (Y) - Vertikalweg (Z) |
670 / 760 mm 450 mm 500 mm |
| Spindelaufnahme | BBT 40 |
| Spindeldrehzahlen * | 10.000 U/min |
| Spindelantrieb | Riemenspindel |
| Spindelmotor - Serie - Option |
7,5/11 - P18 kW 11/15 - P22 kW |
| Abstand - Spindel / Tisch |
100 – 600 mm |
| Spindelausladung | 524 mm |
| Eilgang (X/Y/Z) | 36 m/min |
| Vorschub (X/Y/Z) | 24 m/min |
| Länge | 2.235 / 2.500 mm |
| Tiefe / Breite | 2.075 mm |
| Höhe | 2.785 mm |
| Gewicht | 4.000 / 4.200 kg |
* Weitere Spindeloptionen lieferbar.
Micromill M640 / M760
- CNC-Steuerung SIEMENS® SINUMERIK 828D mit 12,1" Bildschirm inkl. ShopMill Oberfläche
- elektronisches Handrad
- seitlich, schwenkbares Bedienpanel
- Maschinengenauigkeit gemäß VDI 3441
- Hochleistungsspindel mit 10.000 U/min mit BBT 40 Werkzeugaufnahme
- automatischer Werkzeugwechsler mit 28 Werkzeugplätzen, Arm-Typ
- Präzisionslinear-Rollenführungen in allen 3 Achsen
- automatische Zentralschmierung
- Arbeitstisch präzisionsgeschliffen mit 5 T-Nuten
- präzisionsgeschliffene Kugelumlaufspindeln in allen 3 Achsen
- Maschinenvollverkleidung mit zwei vorderen Schiebetüren und zwei seitlichen Türen
- Kühlsystem bestehend aus Kopfkühlung, Kühlmittelpumpe und Ringkühlung
- Kühlmittelpistole
- starres Gewindeschneiden, ohne Ausgleichsfutter (Rigid-Tapping)
- automatische Spindelausblasfunktion
- Vorbereitung für
- für Späneförderer
- BLUM® Tastsystem - 3-fach-Status-Lampe
- LED-Arbeitsraumbeleuchtung
- Maschine gemäß CE
- Maschinendokumentation / Deutsch - elektronisch
Micromill M640 / M760
- Spindeloptionen In-Line-Spindel mit Spindelölkühler
- 10.000 U/min / BBT 40
- 12.000 U/min / BBT 40 - erhöhte Antriebsleistung 11/15 - P22 kW
- automatischer Spindelölkühler
- Kühlung durch die Spindel 20 oder 30 bar
- 30-fach Werkzeugwechsler (M760)
- Spänepaket Spiral, speziell für sehr feine, kurze Späne und Staub
bestehend aus:
- Spiralspäneförderer
- Spänespülsystem - Spänepaket Kratzband, speziell für kleine bis mittlere gebrochene Späne
bestehend aus:
- Kratzbandspäneförderer
- Spänespülsystem - Spänepaket Scharnier, speziell für lange, voluminöse und schwere Späne
bestehend aus:
- Scharnierspäneförderer
- Spänespülsystem - Spänespülsystem für leichtere Späneabfuhr
- Ölabscheider
- Vorbereitung für
- 4. Achse nur Verkabelung
- 4. Achse mit Motor und Antrieb
- 5. Achse nur Verkabelung
- 5. Achse mit Motor und Antrieb - Z-Achsen Erhöhung 100 oder 200 mm
- hydraulische NC-Schraubstöcke in diversen Größen
- Drehplatte für Hydraulikschraubstock
- diverse Werkzeug- und Werkstückmesssysteme
- Pflegesystem BIOBALANCE® für Kühlschmierstoffe
- HAMMA® Testkoffer EXKLUSIV für Messungen von Kühlschmierstoff
- MISCEO® EXKLUSIV vollelektronisches Mischgerät für Kühlschmierstoffe
- LTA® Filtrationssysteme
- HALTER® BASIC Pro 12 Beladeroboter
- HALTER® Rasterplatten von 10 – 135 mm
- HALTER® Wendestation für zweiseitige Bearbeitung
- CAD/CAM Software
- zusätzliche Dokumentation in Papierform
