V-Trade WZ 420 (SERVO)
  • Maschinengenauigkeit nach DIN 8615
  • 3-Achsen Digitalanzeige Typ: FAGOR®
  • serienmäßig mit Manuell-, Automatik- und Eilgangvorschüben in allen drei Achsen
  • spielfrei vorgespannte Kugelumlaufspindeln in X- und Y-Achse
  • stufenlose Arbeitsvorschübe über SERVO-Direktantriebe in allen Achsen (Modell SERVO)
  • Oberschlitten mit übersichtlich aufgebautem Schaltgetriebe für die Spindeldrehzahl
  • 12 Spindeldrehzahlen bis max. 2.600 U/min
  • vertikale Aufspannfläche mit 3 T-Nuten wahlweise zum Spannen diverser Spannmöglichkeiten bzw. großer Werkstücke
  • großdimensionierte Schwalbenschwanzführung in der X- und Y-Achse, Rechteckführung in der Z-Achse
  • gehärtete und präzisionsgeschliffene Führungsbahnen für eine lange Lebensdauer
  • Maschinenständer in schwerer Gussausführung garantiert ein vibrationsfreies Arbeiten und hohe Genauigkeit
  • bedienerfreundliches, seitlich schwenkbares Bedienpanel für alle wichtigen Maschineneinstellungen
V-Trade WZ 420 (SERVO)
Tischgröße
- horizontal
- vertikal

840 x 390 mm
950 x 250 mm
T-Nuten horizontal
- Anzahl
- Breite
- Abstand

5 Stück
14 mm
63 mm
T-Nuten vertikal
- Anzahl
- Breite
- Abstand

3 Stück
14 mm
63 mm
max. Tischbelastung 200 kg
Verfahrwege *
- Längsweg (X)
- Querweg (Y)
- Vertikalweg (Z)

420 mm
220 mm
380 mm
Spindelaufnahme
- Serie
- Option

DIN 2080 / ISO 40
DIN 69871 / ISO 40
Spindeldrehzahlen
- 12 Stufen
65 – 2.600 U/min
Fräskopf
- Schwenkbereich
+/- 90°
Pinolenhub
- manuell
100 mm
Abstand
- Spindel / Tisch
90 – 470 mm
Eilgang (X/Y/Z) 1.000 mm/min
Vorschub (X/Y/Z) 0 – 600 mm/min
Antriebsleistung 2,2 kW
Länge 1.200 mm
Tiefe / Breite 1.300 mm
Höhe 1.800 mm
Gewicht 1.145 kg

* Verfahrwege automatisch / manuell.

V-Trade WZ 420 (SERVO)
  • 3-Achsen Digitalanzeige FAGOR® INNOVA 30i M
  • Maschinengenauigkeit nach DIN 8615
  • kraftvolle SERVO-Direktantriebe in allen Achsen (Modell SERVO)
  • automatische Tischvorschübe in allen Achsen
  • spielfreie Kugelrollspindeln in der X-, Y- und Z-Achse
  • 12-fach Spindeldrehzahlen mit max. 2.600 U/min
  • Lamellenabdeckungen (teilweise Edelstahl) in der X-, Y- und Z-Achse
  • bedienerfreundliches Bedienpanel seitlich schwenkbar
  • Horizontalspindel mit Gegenlager
  • Horizontalfräsdorn Ø 27 mm
  • automatische Zentralschmierung
  • Kühlmitteleinrichtung mit separatem Kühlmitteltank
  • Späneauffangwanne direkt unter der Maschine
  • Nivellierelemente
  • LED Maschinenbeleuchtung
  • Maschine gemäß CE / TÜV Rheinland
  • Maschinendokumentation / Deutsch - elektronisch
V-Trade WZ 420 (SERVO)
  • FAGOR® Upgrade auf INNOVA 40i

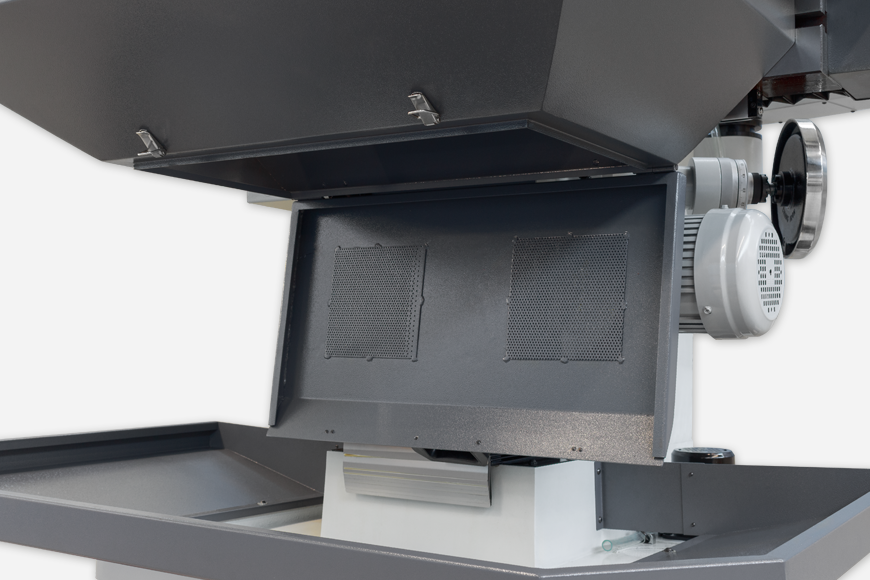

  • Tischumhausung mit 2 Schwenktüren
  • hydraulische Werkzeugklemmung DIN 69871
  • pneumatische Werkzeugklemmung DIN 2080
  • mechanischer Maschinenschraubstock mit Drehteller
  • Hydraulikschraubstock
  • Drehplatte für Hydraulikschraubstock
  • längere Horizontalfräsdorne Ø 16 / 22 / 32 mm
  • zusätzliche Dokumentation in Papierform
