PROTH PSGC - AHR
Die Präzisions-Flachschleifmaschinen der PROTH PSGC Serie sind die Schwer-Flachschleifmaschinen der PROTH Familie mit einer Tischbelastung von 1.600 – 2.000 kg.
Die einteilige Maschinenbasis der PSGC-Baureihe wird ausschließlich aus mehrfach spannungsfrei geglühtem, dickwandigem MEEHANITE® Qualitätsguss hergestellt und hat mit Abstand die breiteste Maschinenbasis auf dem Markt, wodurch die Schleifpräzision und Bearbeitungsstabilität um ein vielfaches höher sind als bei vergleichbaren Flachschleifmaschinen anderer Hersteller.
Alle Modelle der PROTH PSGC - Flachschleifmaschinen verfügen über umfangreiche Serienausstattung wie z.B. computergesteuerte Vertikalzustellung, automatische Zentralschmierung aller Kontaktflächen, Kreuzschliffeinrichtung, Parallelabziehvorrichtung und Kühlmittelanlage mit Papierfilter inkl. Magnetabscheider – Flachschleifmaschinen in Komplettausstattung.
- Maschinenhighlights
- Technische Daten
- Serienausstattung
- Sonderzubehör und Optionen
- Vertikalsteuerungen
- Angebot anfordern
Proth PSGC - AHR
- computergesteuerte (NC-gesteuerte) Vertikalzustellung AD-1 (S1 mit Touchscreen-Technologie Option) von 0,001 – 0,019 mm
- Genauigkeitsabnahme nach DIN 8632
- Gesamtgeräuschpegel beläuft sich auf <70 dB(A)
- hydraulische Präzisions-Flachschleifmaschine mit querverstellbarem Spindelstock
- hochwertige Spindel, mehrfach wälzgelagert, wartungsfrei dauergeschmiert
- Doppel-V-Führungen quer und längs, stabile Führung vertikal, alle Längs- und Querbahnen handgeschabt
- automatische Zentralschmierung für alle Führungsbahnen und Spindeln
- Maschinengrundkörper aus mahrfach geglühtem MEEHANITE® Qualitätsguss
- extrem weiche Tischumsteuerung durch aufwendiges Hydrauliksystem
- separate Hydraulikeinheit, dadurch besserer Abkühleffekt des Hydrauliköls sowie Vermeidung von Vibrationsübertragungen auf die Maschine
- hydraulische Tischlängsbewegung
- mechanischer Quervorschub elektronisch gesteuert
- komplette Kühlmittelanlage inkl. großen Kühlmitteltank und Papier-Bandfilteranlage mit zusätzlichen vorgeschaltetem Magnetabscheider für dauerhaft sauberes Schleifwasser
Proth PSGC - AHR
| Tischgröße - Modell 50000 AHR |
1.000 x 500 mm 1.200 x 500 mm 1.500 x 500 mm |
| Tischgröße - Modell 60000 AHR |
1.200 x 600 mm 1.500 x 600 mm 2.200 x 600 mm |
| Abstand - Spindelnase / Tisch - Tisch / Schleifscheibe |
700 mm 522 mm |
| max. Tischbelastung | 1.600 – 2.000 kg |
| Schleifscheibengröße | 355 x 50 x 127 mm |
| Verfahrwege - Längsweg (X) - Querweg (Y) |
1.150 – 2.350 mm 560 / 660 mm |
| Spindeldrehzahl - Serie - Option |
1.500 U/min 2.400 U/min |
| Längsvorschub (X) - hydraulisch |
1 – 25 m/min |
| Quervorschub (Y) - automatisch |
0,1 – 15 m/min |
| Vertikalzustellung | automatisch |
| Antriebsleistung | 7,5 kW |
| Länge | 3.200 – 6.000 mm |
| Tiefe / Breite | 2.570 / 2.700 mm |
| Höhe | 2.900 mm |
| Gewicht | 5.800 – 10.800 kg |
Proth PSGC - AHR
- computergesteuerte Vertikalzustellung AD-1
- elektronisches Handrad zur manuellen Achsverstellung
- Kreuzschliffeinrichtung
- manuelle Parallelabziehvorrichtung (Kopfmontage)
- Kühlmittelanlage mit Papierfilter und Magnetabscheider
- separate Hydraulikanlage
- Auswuchtwaage
- Auswuchtdorn
- Halogen-Beleuchtung
- Schleifscheibe
- Ausrichtelemente
- Maschine gemäß CE
- Maschinendokumentation / Deutsch - elektronisch
Proth PSGC - AHR
- computergesteuerte Vertikalzustellung S1 mit Touchscreen-Technologie
- computergesteuerte Vertikalzustellung AD-C: Ausführung wie AD-1 jedoch zusätzlich mit automatischer Abziehvorrichtung und automatischer 2-Achsen-Kompensation der Schleifscheibe
- 2-Achsen-Digitalanzeige (vertikal / quer)
- stufenlos regelbare Spindeldrehzahlen bis 2.400 U/min
- Radius- und Winkelabrichter

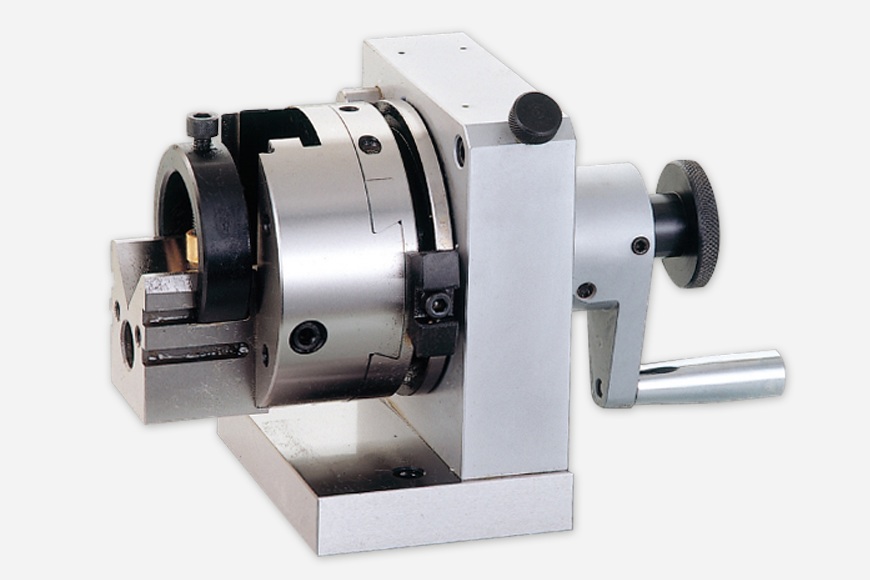

- Stempelschleifvorrichtung
- Schleifscheibenflansch
- Schleifscheibe 355 x 50 x 127 mm
- Schleifmaschinenschraubstock
- Sinus-Schleifmaschinenschraubstock
- Elektro-Magnetspannplatte inkl. Entmagnetisierungseinrichtung
- feinpolige Elektro-Magnetspannplatte inkl. Entmagnetisierungseinrichtung
- Sprühnebelabsaugung
- Voll-Spritzschutzverkleidung mit 2 Schiebetüren
- zusätzliche Dokumentation in Papierform
Computergesteuerte Vertikalzustellung AD-1
Mit tragbarem Handrad, Eilgang vertikal bis zum Werkstück, Übergang zum Grobschleifen, Übergang zum Feinschleifen, Ausfeuern, Rücklauf in Ausgangsstellung.
Optional mit automatischer Abziehvorrichtung und automatischer 2-Achsen-Kompensation der Schleifscheibe lieferbar (AD-C).
Funktionen
- Modus für Einstechschleifen / Flachschleifen wählbar
- kleinster Eingabeschritt 0,001 mm
- automatischer Eilvorlauf bis Werkstückoberfläche zur Minimierung der Maschinenleerlaufzeiten
- max. Schruppschleifeinstellung bis zu 0,1 mm pro Tischhub gesamt bis zu 999 x
- max. Schlichtschleifeinstellung bis 0,02 mm pro Tischhub gesamt bis zu 999 x
- wählbare Ausfeuerhübe bis zu 9 x
- Zyklushaltfunktion zur Programmunterbrechung z.B. Abrichten
- einstellbarer Rückhub des Schleifkopfes nach Schleifende zur optimalen Entnahme / Bestückung der Werkstücke
Computergesteuerte Vertikalzustellung S1 mit Touchscreen (Option)
Die neue Vertikalsteuerung S1 wird mit einem Display mit Touchscreen-Technologie und einem elektronischen Handrad für alle Achsbewegungen geliefert. Alle wichtigen Funktionen für die komplette Maschinenbedienung können einfach über das Touchpanel eingegeben werden.
Funktionen
- Einstellung von X-und Y-Achse und der Spindeldrehzahl
- Entmagnetisierung der serienmäßigen Magnetspannplatte
- automatische Schleiffunktionen mit interaktiver Bedienung und einfacher Eingabe von Parametern
- Gesamtzustellung
- Feinschliffwert
- Fein- und Grobschliffzustellung
- Ausfeuerzeit
- Abheben der Schleifscheibe nach Programmende - vielfache Betriebsarten einstellbar u.a.
- Plan- und Einstechschleifen
- Grob- und Feinschliff (auch für Y-Achse)
- Leerlaufschleifen - Bewegung der Schleifscheibe und Kühlung
- Alarmaufzeichnung
Computergesteuerte Vertikalzustellung AD-1
Mit tragbarem Handrad, Eilgang vertikal bis zum Werkstück, Übergang zum Grobschleifen, Übergang zum Feinschleifen, Ausfeuern, Rücklauf in Ausgangsstellung.
Computergesteuerte Vertikalzustellung S1
Mit Touchscreen-Technologie und einem elektronischen Handrad für alle Achsbewegungen. Komplette Maschinenbedienung einfach über das Touchpanel bedienbar.
