SAIM 220 / 320 / 400
Die universell einsetzbaren SAIM Flachschleifmaschinen werden ausschließlich in Europa gefertigt und wurden speziell zum Schleifen von Kleinwerkzeugen, wie z.B. Elektroden, Stahlstempeln und Matrizen sowie Stanzwerkzeugen entwickelt. Die solide Maschinenkonstruktion wird aus Qualitäts-Gussstahl hergestellt. Sämtliche Führungsbahnen (Vertikal / Längs / Quer) sind gehärtet, feingeschliffen und teilweise TURCITE-B® belegt, um eine konstante Tisch- und Schleifbewegung ohne "Stick-Slip-Effekt" zu gewährleisten.
Diese Maschineneigenschaften und Ausstattungsmerkmale, machen diese Flachschleifmaschinen zu einer hoch präzisen Schleifmaschine für die anspruchsvolle Produktion.
- Maschinenhighlights
- Technische Daten
- Serienausstattung
- Sonderzubehör und Optionen
- Angebot anfordern
Saim 220 / 320 / 400
Ausführung M
- Tischmodell mit Prismenführung.
- Zustellungen und Vorschübe werden von Hand durchgeführt. Skalenteilung der Handräder 0,01 und 0,03 mm.

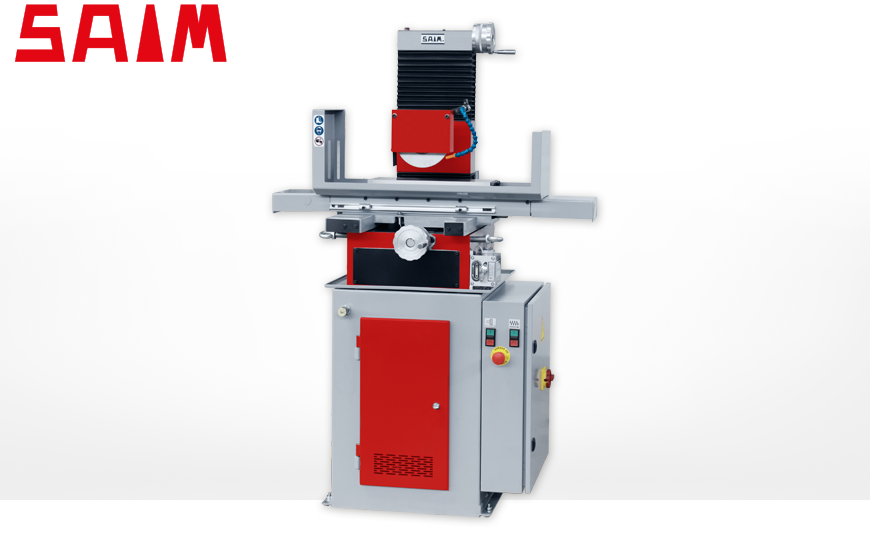

Ausführung H / 2H
- Diese Modelle können wahlweise mit hydraulischem Längsvorschub (H) oder mit hydraulischem Längs- und Quervorschub (2H) geliefert werden.
- Hublänge und Hubgeschwindigkeit können eingestellt, bzw. stufenlos geregelt werden.
- Die Vertikalzustellung wird manuell durchgeführt. Die Zustellungen erfolgen sehr präzise über groß dimensionierte Handräder mit verstellbaren Skalenringen. Skalenteilung 0,01 und 0,03 mm.
Ausführung 3E
- Wie Ausführung 2H.
- Schleifmaschinen mit vollautomatischen Bewegungen in X- / Y- und Z-Achse und wählbarem PLC kontrolliertem Schleifzyklus (0,01 mm / 99 Schritte).
- Die Längsführungsbahnen sind mit TURCITE-B® belegt.
- Die Schmierung erfolgt über eine manuelle Zentralschmierpumpe.
- Die Hauptspindelachse ist dreifach überdimensioniert kugelgelagert.
Saim 220 / 320 / 400
| max. Einbauhöhe | 280 / 285 / 285 mm |
| Schleifscheibengröße - Modell 220 - Modell 320 - Modell 400 |
150 x 25 x 10 mm 180 x 32 x 16 mm 180 x 32 x 16 mm |
| Verfahrwege - Längsweg (X) - Querweg (Y) |
220 / 320 / 400 mm 115 / 190 / 190 mm |
| Vertikalverstellung | 270 mm |
| Spindeldrehzahl | max. 3.750 U/min |
| Antriebsleistung | 0,38 – 0,75 kW |
| Länge | 850 – 1.000 mm |
| Tiefe / Breite | 875 – 1.450 mm |
| Höhe * | 1.450 – 1.950 mm |
| Gewicht | 200 – 300 kg |
* Ausführung M ohne Untergestell 1.000 mm.
Saim 220 / 320 / 400
- senkrechte Führung / Säule aus Stahl gehärtet und geschliffen
- zentrales Schmiersystem mit wartungsarmer Pumpe
- Schleifscheibe und Scheibenhalter
- Diamanthalter
- Schleifscheibenabzieher
- Maschine gemäß CE
- Maschinendokumentation / Deutsch - elektronisch
Ausführung M
- Tischmodell
- Zustellung und Tischvorschübe manuell
- Prismenführung
Ausführung H
- mit Untergestell zur Aufnahme der Hydraulikeinheit
- Quervorschub manuell
- hydraulischer Längsvorschub mittels Prismen-Führungen
- Vertikalverstellung manuell
Ausführung 2H
- mit Untergestell zur Aufnahme der Hydraulikeinheit
- automatischer Servo-Quervorschub
- hydraulischer Längsvorschub mittels Prismen-Führungen
- Vertikalverstellung manuell
Ausführung 3E
- mit Untergestell zur Aufnahme der Hydraulikeinheit
- automatischer Servo-Quervorschub
- hydraulischer Längsvorschub mittels Prismen-Führungen
- leicht bedienbares Bedienfeld mit wählbaren Schleifzyklen über PLC
- Vertikalverstellung über Schrittmotor
Saim 220 / 320 / 400

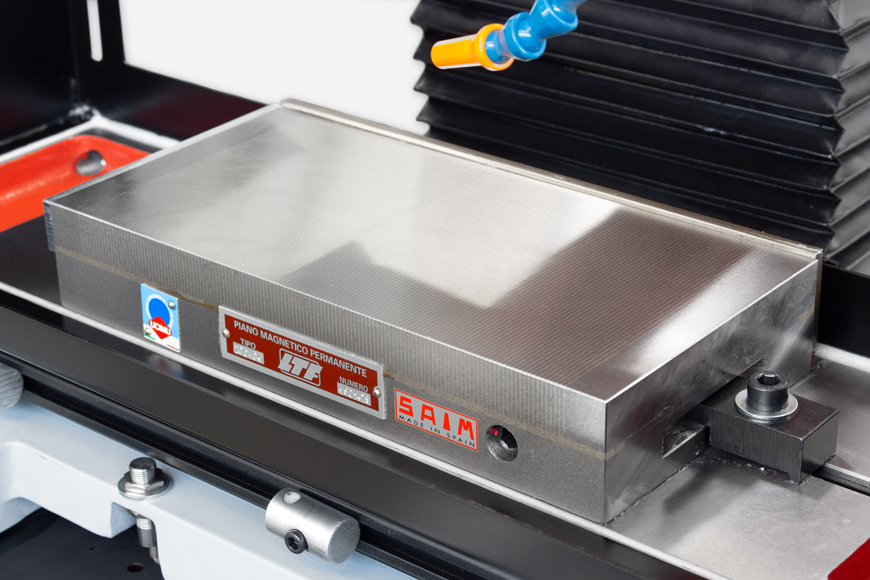

- Permanent-Magnetspannplatten
- Winkelschraubstock
- Entmagnetisiergerät
- Abziehdiamant
- Kühlmittelanlage
- Kippvorrichtung zum Schleifen
- Auswuchtwaage
- Untergestell (für manuelle Version)
- Set Schleifscheiben (2 Stück)
- Set Schleifscheiben für Hartmetall (2 Stück)
- Schleifscheibenflansch, extra
- zusätzliche Dokumentation in Papierform
