VOLZ EUROLASE GFL by Dener
Die neuen Faserlaser der VOLZ EUROLASE GFL Serie werden von dem renommierten Hersteller DENER in Kayseri / Türkei gebaut. Seit 1974 fertigt DENER auf einem Produktionsgelände von 1.350.000 m² moderne Blechbearbeitungsmaschinen und exportiert diese hauptsächlich nach Europa, Asien und USA.

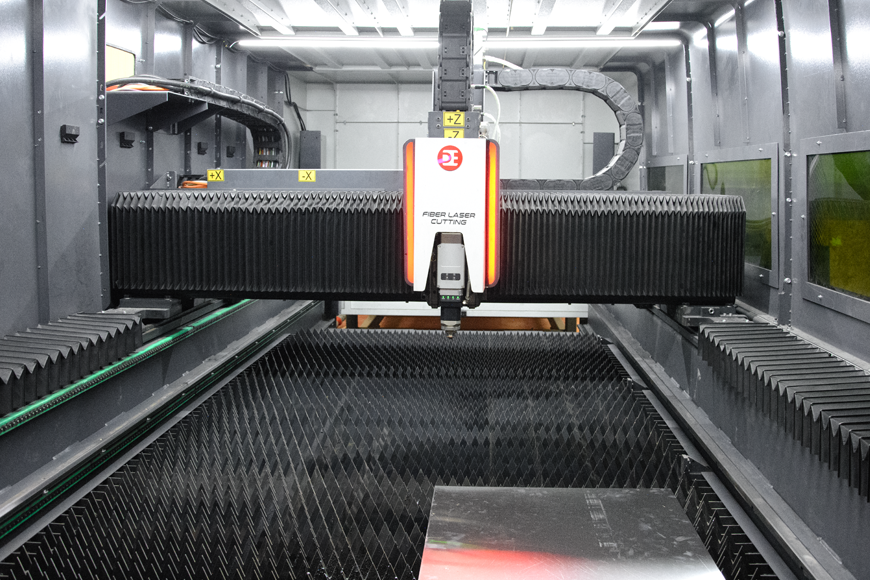

Der VOLZ EUROLASE Faserlaser ist mit einem schnellen Wechseltisch, modularen Schneidtisch und Bedienpult mit Fernsteuerung ausgestattet.
Die Maschinen können mit drei verschiedenen Schneidbereichen geliefert werden von 3.000 x 1.500 mm über 4.000 x 2.000 mm bis zu 6.000 x 2.000 mm. Als Herz der Maschinen stehen Laserschneidquellen von RAYCUS® mit Leistungen von 2 bis 20 kW zur Verfügung.
Alle VOLZ EUROLASE Maschinen entsprechen den EU-Normen und unterliegen in allen Phasen der Produktion strengen Qualitätskontrollen.
- Technische Daten
- Serienausstattung / Highlights
- Sonderzubehör und Optionen
- CNC-Steuerung
- Angebot anfordern
Volz Eurolase GFL
| Verfahrwege - X-Achse - Y-Achse - Z-Achse |
1.530 – 2.040 mm 3.050 – 6.050 mm 290 mm |
| max. Tischbelastung | 1.400 – 2.500 kg |
| Genauigkeiten - Positionierung - Wiederholung |
+/- 0,05 mm +/- 0,02 mm |
| max. Geschwindigkeit | 120 m/min |
| max. Beschleunigung - X-Achse - Y-Achse - Z-Achse |
1 g 1 g 1,5 g |
| Länge | 8.500 – 15.000 mm |
| Tiefe / Breite | 4.700 – 5.200 mm |
| Höhe | 2.350 mm |
| Gewicht | 8.500 – 12.600 kg |
Volz Eurolase GFL
- stabile Rahmenschweißkonstruktion
- dynamisches Portal

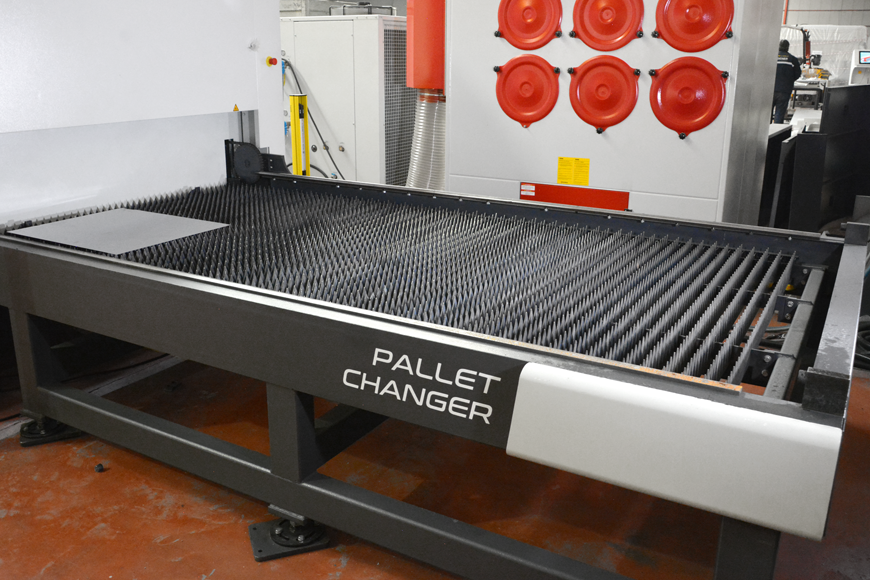

- Zweistufiger Wechseltisch mit kurzen Tischwechselzeiten
- modularer Schneidtisch, einfacher Austausch von Modulen für einfache Wartung
- Ausziehbare Schubladen im Tisch für die Reinigung und Entsorgung von Kleinteilen und Schlacke
- effektive Rauchabsaugung durch individuell gesteuerte Absaugklappen
- pneumatisch gesteuerte Tür für den Wechseltisch
- FRAMO MORAT® Zahnstangen/Ritzel Antrieb für den Schneidtisch
- performante Z-Achse mit 1,5 G Beschleunigung und Hub von 290 mm

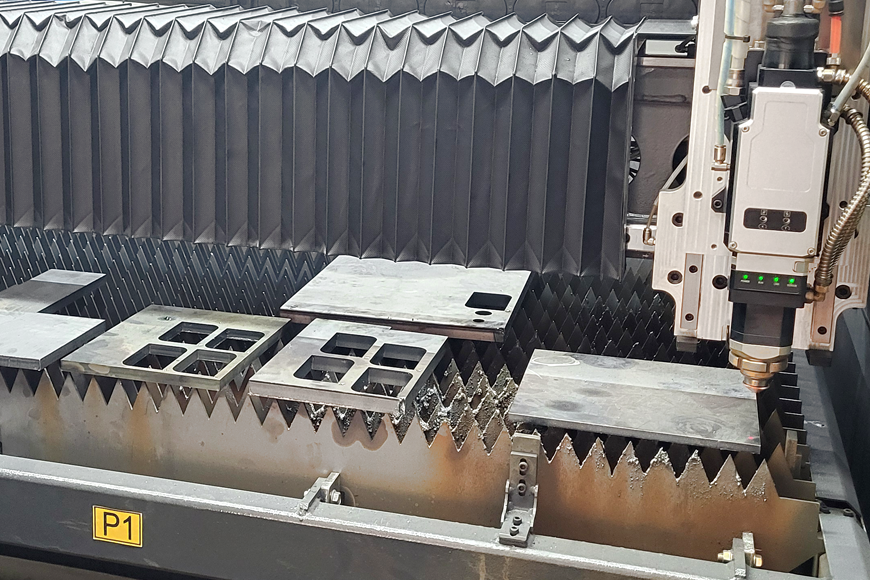

- BOOJI® BLT 421 Schneidkopf
- RAYCUS® Faser-Laserschneidquelle
- CYPNEST® Offline Software
- kabellose CNC-Handrad zur Steuerung der Maschinenfunktionen wie Start/Stopp
- S&A Kühler mit doppeltem Wasser Ein- und Ausgang
- LEUZE® Lichtschranken um den Wechseltisch
- Not-Aus Vorrichtungen an der Vorder- und Rückseite der Maschine
- Düsenreinigungsstation
- automatische Zentralschmierung
- THK® Linearführungen
- Schaltschrank mit SIEMENS® Komponenten
- YASKAWA® Servoantriebe
- YASKAWA® Servomotoren
- HOERBIGER® Gaskonsole
- FESTO® Pneumatik-Komponenten
- Verschleißteilsortiment mit Düsen, Schutzgläsern und Keramikring
- Maschinenstatus-Anzeige
- Überwachung des Schneidraums und des Wechseltisches via Kamera
- Maschine gemäß CE
- Maschinendokumentation / Deutsch - elektronisch
Volz Eurolase GFL
- Filtereinheit ECO - Staub- und Rauchabsaugung
- Außen-Paket ECO bis -10°
- VFD Inverter mit Potentiometer
- VFD Inverter mit ECOTECH ECO
- Filtererhöhung für Fässer manuell ECO
- Filtererhöhung für Bigpack manuell ECO
- automatischer Kalziumcarbonat Spender
CNC-Steuerung Cypcut FSCUT
Diese PC-basierende Maschinensoftware ist speziell für den Betrieb von Laserschneidanlagen entwickelt worden. Einfache Bedienung, stabiler und flexibler Betrieb sind Grundlage für einen effektiven Maschinenbetrieb. Importieren und Bearbeitungen von Zeichnungen, Hinzufügen oder Entfernen von Linien, Hinzufügen von Kühlpunkten oder Mikroverbindungen. Unterstützung von DXF, PLT, LXD und G-Codes. Über die Taskleiste am unteren Bildschirmrand können Informationen zur Laserquelle, Schneidkopf, Höhenkontrollsystem und allen Einstellungen abgerufen werden.
Über ein kabelloses CNC-Handrad können Funktionen der Werkzeugmaschinen ausgeführt werden wie: Start/Stop, Programm fortsetzen, Not-Stop, langsames und schnelles Abfahren aller Achsen, Kalibrieren, Simulieren, Markierung setzen, Zurück zur Markierung, Kantenfindung.
Alle Modelle bieten folgende Funktionen:
- Quick CutOff (Trennschnitt)
- Frame Border Contur
- One Pathe Flycut
- Circle Center
- Kollisionsvermeidung
- Fast Cutting
- DualDrive Anti Twist (Portalsteuerung)
- Auto Recut (FSc 8)
- Smart Piercing (FSc 8)
- Cutting Path Monitor (FSc 8)
Offline Software Cypnest:
Cypnest ist eine Verschachtelungssoftware für das CypCut/HypCut Blechlaserschneidsystem. Sie zeichnet sich durch großen Funktionsumfang, einfache Bedienung und hohe Stabilität aus.
- Import/Verarbeitung von Zeichnungen Format dxf, dwg
- Identifizierung und korrigiert Zeichnungsfehler wie offene Konturen
- Unterstützt die Batch-Erstellung und Import über Excel-Tabellen
- leistungsfähiger Algorithmus zur Verschachtelung
- keine Begrenzung von Teilen und Blechen
- Unterstützt manuelle und automatische Verschachtelung
- Unterstützung von Verschachtelungen auf Restplatten
- intelligente Optimierung der Verfahrwege
- einfache Anpassung der Schneidtechnologien
- Erstellung von Berichten
- Technik und Schneidparameter passen perfekt zu HypCut/CypCut Laserschneidsoftware
