HACO HFL-G12
Der HACO G12 ist ein hochmoderner Faserlaser für Rohre und Profile, der speziell für die präzise Herstellung von Teilen nach Ihren Vorgaben entwickelt wurde. Mit seiner innovativen Technologie eröffnet er völlig neue Möglichkeiten in der Bearbeitung – effizienter, schneller und genauer als herkömmliche Verfahren.
Dieses leistungsstarke System ersetzt traditionelle Fertigungsmethoden wie Sägen und Bohren und sorgt für eine deutlich verbesserte Qualität Ihrer Produkte. Ob im Metallbau, Maschinenbau oder in der Fertigung – der HACO G12 ist die ideale Lösung für anspruchsvolle Anwendungen.
Entdecken Sie die Zukunft der Rohr- und Profilbearbeitung – präzise, zuverlässig und zukunftsorientiert.
- PRÄZISES SPANNEN: Bietet eine hohe Klemmgenauigkeit für Präzisionsarbeiten.
- VERSIEGELT und STAUBDICHT: Bietet eine schützende Dichtung, die das Eindringen von Verunreinigungen aus der Luft verhindert und eine optimale Leistung gewährleistet.
- VIELSEITIGE KOMPATIBILITÄT: Möglichkeit, verschiedene Rohrtypen zu spannen: Winkel, Rund- und Vierkantroher, I/H-Profile.
- ZUVERLÄSSIGE LEISTUNG: Geringe Ausfallrate, die einen konstanten und zuverlässigen Betrieb gewährleistet.
Hochwertige Spannfutter
- HOCHFESTE GEHÄUSEKONSTRUKTION: Geschweißtes Bett mit langlebiger, hochfester Gehäusekonstruktion. Hochtemperatur-Glühen zur Erhöhung der strukturellen Integrität.
- GANTRY-FRÄSBEARBEITUNG: Präzise Gantry-Fräsbearbeitung für höchste Qualität und Genauigkeit.
- ANTI-VIBRATION: Entwickelt zur Minimierung von Vibrationen, um einen stabilen und reibungslosen Betrieb zu gewährleisten. Der Schutz gegen Verdrehung und Verformung gewährleistet langfristige Zuverlässigkeit.
Hohe Festigkeit des Tisches
Anwenungsbereich
Geeignet für alle gängigen geschlossenen und nicht-geschlossenen Metallrohre und Profile, wie z.B.: Vierkantrohr, Rundrohr, Ovalrohr, Winkelprofil.
Anwendungsindustrien: Küchengeräte, Werbeschilder, Beleuchtungsanlagen, Schaltschränke, Autoteile, mechanische Anlagen, elektrische Anlagen, Luftfahrt, Schiffbau, Aufzugbau, Schienenverkehr, Textilmaschinen, Präzisionsteile, Stahlkonstruktionen, produktverarbeitende Industrie und vieles mehr.
Anwendungsmaterialien: Kohlenstoffstahl, rostfreier Stahl, Kupfer, Aluminium, verzinktes Blech, Messing, Manganstahl, Aluminium-legierung, Titanlegierung, Manganlegierung und andere Metallmaterialien.
- Technische Daten
- Serienausstattung / Highlights
- Sonderzubehör und Optionen
- CNC-Steuerung
- Angebot anfordern
Haco HFL-G12
| Rohr-Ø | 10 – 120 mm |
| Vierkantrohre | 10 x 10 – 120 x 120 mm |
| Materiallänge | 6.300 mm |
| Genauigkeiten - Positionierung - Wiederholung |
< 0,03 mm < 0,05 mm |
| Positioniergeschwindigkeit | 80 m/min |
| Beschleunigung - Spannfutter |
1,5 g |
| Leistung - Quelle - Kühlung - Maschine |
1,5 kW 7 kW 15 kW |
| Platzbedarf | ca. 10.000 x 2.500 mm |
| Gewicht | 2.500 kg |
Haco HFL-G12
- RAYCUS® Laserschneidquelle 1,5 kW
- BOCHU® Steuerung FSCUT 3000
- BOCHU® BOCI BLT 310T
- Tubes T Offline Verschachtelungssoftware für Rund- und Vierkantrohre (nicht für I/H-Profile)
- hochwertige Spannfutter
- robustes Maschinenbett
- Professioneller Industrie-PC
- OD4 Schutzbrille
- Sicherheitsbarriere
- Proportionalventil
- Wasserkühler
- Spannungsstabilisator
- Filter/Lüfter
- Maschine gemäß CE
- Maschinendokumentation / Deutsch – elektronisch
Haco HFL-G12
- Kameras und Monitor zur Überwachung
- 2 kW RAYCUS® Schneidquelle anstelle 1,5 kW
- 3 kW RAYCUS® Schneidquelle anstelle 1,5 kW
- Semi-Automatik Ladesystem
- zusätzliche Dokumentation in Papierform

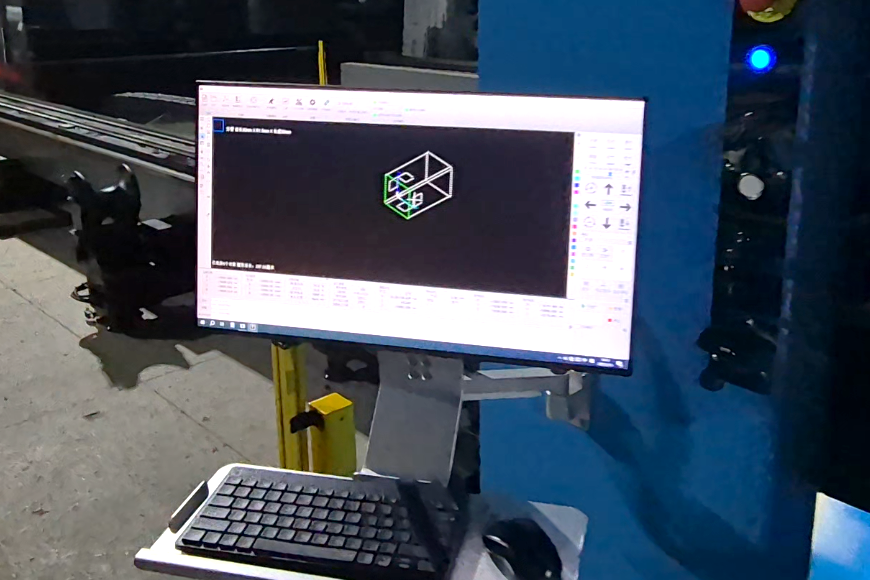

FSCUT 3000 DE: CNC-Steuerungssystem für präzises Laserschneiden von Rohren
Die FSCUT 3000 DE ist ein speziell entwickeltes CNC-Steuerungssystem, das für Laserschneidmaschinen für Rohre konzipiert wurde. Entwickelt von Friendess, integriert es die Steuerung von Bewegung, Laser und Maschinenbetrieb in einer einheitlichen Plattform. Dieses System unterstützt schnelles und hochpräzises Schneiden von Rohren in verschiedenen Profilen, einschließlich runder, quadratischer und spezieller Formen. Mit seiner intuitiven Benutzeroberfläche erleichtert es die Bedienung und Optimierung des Schneidprozesses.
Die FSCUT 3000 DE A ist ein EtherCAT-basiertes Steuerungsmodul von Friendess, speziell entwickelt für die effiziente Laserbearbeitung runder und quadratischer Rohre mittels moderner Laserschneidmaschinen. Es vereint fortschrittliche Steuerungstechnologien für Bewegung und Laserleistung, um höchste Präzision und Geschwindigkeit in vielfältigen Anwendungen zu gewährleisten, beispielsweise bei der Herstellung von Fitnessgeräten, Sanitärarmaturen und Geländern.
Die TubePro-Software ist auf der CNC-Steuerung installiert und unterstützt die Steuerung mehrerer Achsen, eine präzise Laser-Modulation sowie intelligente Funktionen, die den Fertigungsprozess optimieren.

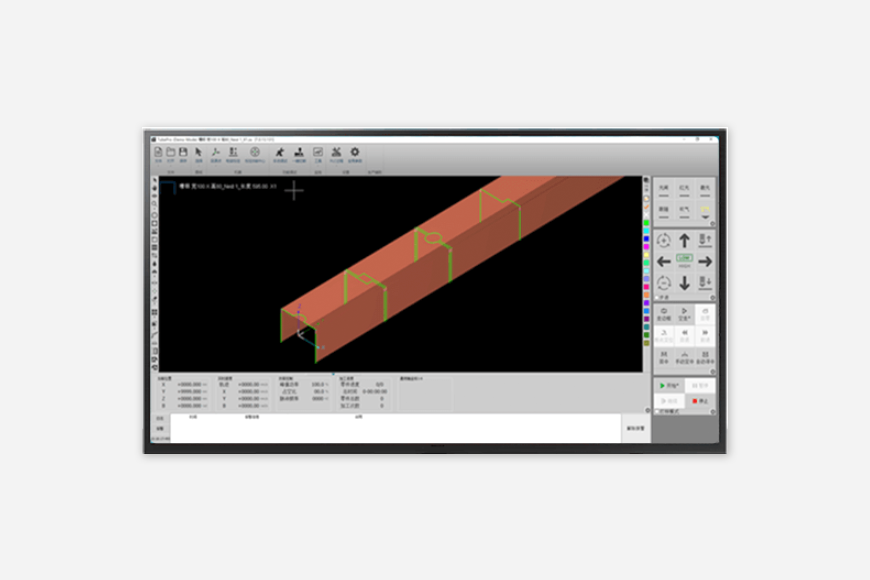

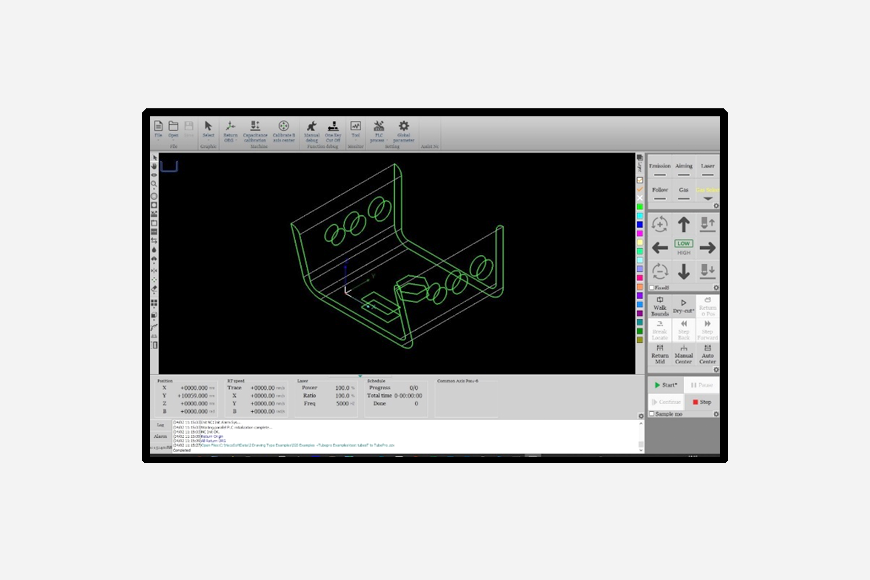

TubePro CNC-Steuerungs- und Programmier-Software
TubePro ist eine professionelle Softwarelösung, die speziell für das FSCUT-Laserschneidsystem für Rohre entwickelt wurde. Sie optimiert den gesamten Schneidprozess – von der Programmierung bis zur präzisen Ausführung – für runde, quadratische und komplex profilierte Rohre.
Hauptmerkmale
Automatische Rohrzentrierung – Erkennt automatisch Abweichungen zwischen der tatsächlichen Rotationsachse des Rohrs und der Spannzange und kompensiert diese während der Produktion. So wird eine präzise Lochpositionierung und eine gleichmäßige Kantenbearbeitung gewährleistet.
Duale Koordinatenmodi – Werkstückmodus: Verwendet einen festen Nullpunkt, ideal für präzise Arbeiten wie das Anbohren. Freier Modus: Erstellt einen Nullpunkt vor Ort, was flexible Startpositionen und sofortige Operationen ermöglicht.
Fortschrittliche Eckenschneidetechniken – Nutzen vorab berechnete Anheb- und Absenkstrategien sowie eine feine Steuerung der Laser- und Gasparameter, um scharfe, hochwertige Schnitte an Ecken zu gewährleisten.
"Quick Frog Leap"-Optimierung – Der Laserkopf wird effizient angehoben, schnell zur nächsten Schnittbahn repositioniert und die XYB-Bewegung wird nahtlos fortgesetzt – was die Zykluszeit erheblich reduziert.
Freiform- und Profilfähigkeit – Unterstützt Standardformen sowie komplexe Profile wie U-, L-, H-, T-Kanäle, Ovale, Polygone und mehr, was eine große Vielseitigkeit bietet.
