V-TRADE RBT 65 H
Das mehrfach in der Praxis erprobte europäische Maschinendesign war die Grundlage dieses Maschinenkonzepts. Es wurde in Taiwan weiterentwickelt und den am Markt gestiegenen Kundenanforderungen angepasst.

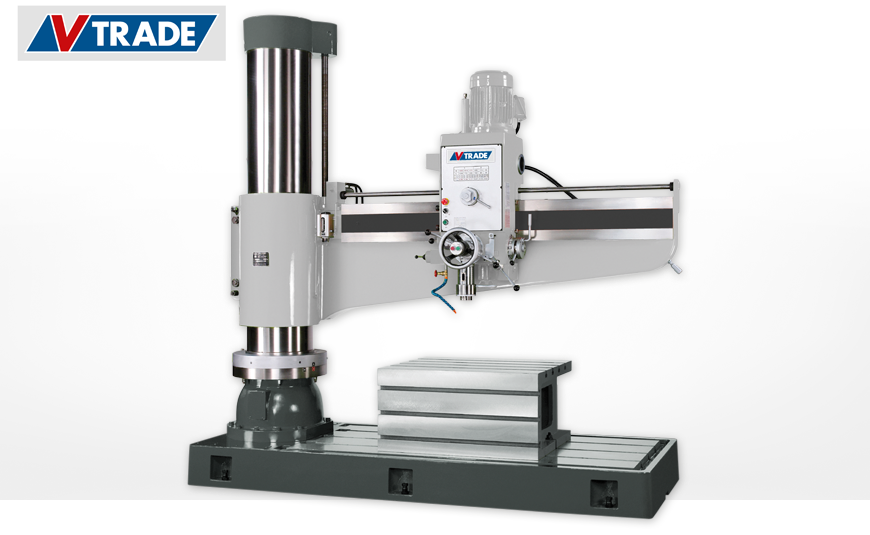

Die kräftigen Radialbohrmaschinen der V-TRADE RBT 65/16 H und 65/20 H sind die idealen, universellen Radialbohrmaschinen mit starker Bohrleistung, einer großen Ausladung und einem kraftvollen Antrieb. Diese Eigenschaften machen diese Radialbohrmaschinen zu einem treuen Partner in der anspruchsvollen Fertigung.
- Technische Daten
- Serienausstattung / Highlights
- Sonderzubehör und Optionen
- Angebot anfordern
V-Trade RBT 65 H
| Bohrleistung - in Stahl - in Guss |
Ø 65 mm Ø 70 mm |
| Gewindeschneidleistung - in Stahl - in Guss |
50 M 60 M |
| Spindelaufnahme | MK 5 |
| Spindeldrehzahlen - 12 Stufen |
40 – 1.920 U/min |
| Säulen-Ø | 432 mm |
| Spindelhub - max. Bohrtiefe |
370 mm |
| 6 Bohrvorschübe | 0,07 – 0,96 mm/U |
| Ausladung - Modell 65/16 H - Modell 65/20 H |
440 – 1.580 mm 490 – 2.200 mm |
| Grundplatte - Modell 65/16 H - Modell 65/20 H |
2.480 x 1.050 mm 2.906 x 1.102 mm |
| Einbauhöhe * - Modell 65/16 H - Modell 65/20 H |
380 – 1.600 mm 395 – 1.950 mm |
| Antriebsleistung | 5,5 kW |
| Länge | 3.170 / 3.470 mm |
| Tiefe / Breite | 1.400 mm |
| Höhe | 2.940 / 3.300 mm |
| Gewicht | 5.100 / 6.600 kg |
* Abstand zwischen Spindelnase und Grundplatte.
V-Trade RBT 65 H
- die Maschinen werden ausschließlich in Taiwan nach europäischem Design gefertigt
- mechanisch geschaltetes Vorschub- und Spindelgetriebe
- Getriebe mit gehärteten und geschliffenen Zahnrädern im Ölbad
- elektro-hydraulische Klemmung des Auslegers, der Säule und des Bohrkopfes
- Ausleger mit gehärteten und geschliffenen Führungsbahnen
- stabiler und vibrationsarmer Maschinen-Gusskörper
- gehärtete und geschliffene Doppelsäule, dadurch vertikales Verfahren des Auslegers ohne Verschwenken möglich
- 6 automatische Bohrvorschübe mit Abschaltung bei Erreichen der eingestellten Bohrtiefe
- Gewindeschneiden über Spindelumkehr
- hohes Spindeldrehmoment
- Spindelbremse
- Würfeltisch (Länge x Breite x Höhe)
- RBT 65/16 H - 700 x 500 x 400 mm
- RBT 65/20 H - 1.000 x 800 x 500 mm - Halogen Arbeitsleuchte
- Handschmierpumpe
- Austreibkeil für Bohrspindel
- integrierte Kühlmittelanlage
- Maschine gemäß CE
- Maschinendokumentation / Deutsch - elektronisch
V-Trade RBT 65 H
- feste Würfeltische auch separat lieferbar (Länge x Breite x Höhe)
- RBT 65/16 H - 700 x 500 x 400 mm
- RBT 65/20 H - 1.000 x 800 x 500 mm - schwenkbare Würfeltische (Länge x Breite x Höhe)
- 520 x 510 x 570 mm
- 810 x 710 x 610 mm - zusätzliche Dokumentation in Papierform
