KIHEUNG RTW 1350 / 1500 LT
Die KIHEUNG RTW-LT ist eine schnelle, lineargeführte CNC-Rundtisch-Bettfräsmaschine mit verfahrbarem Ständer in Y-Richtung für die dynamische Zerspanung mit bis zu 6-Achsen.
Die stufenlosen Rundtische mit einer 0,001° Teilung und hochauflösenden Drehgebern für exzellenten Positionier- und Wiederholgenauigkeiten, sind mit Größen von 1.800 x 1.800 bis 3.200 x 2.000 mm und einer max. Tischbelastung von bis zu 20.000 kg verfügbar.
Das erprobte, innovative 3-fach FLAT-Ram Maschinendesign, wo alle Antriebs- und Übertragungseinheiten, wie z.B. Spindelmotor, ZF® Getriebe oder Riemenscheibe auf dem hinteren Bereich des Auslegers platziert werden, erreicht die RTW-LT eine fast auffallende, geometrische Genauigkeit.
Alle Modelle verfügen über große Verfahrwege – Y-Achse bis max. 1.500 mm, weitreichende Serienausstattung und umfangreiche Optionen (z.B. stufenlose Automatik-Fräskopfe oder CTS mit bis zu 50 bar). Durch diese Möglichkeiten lassen sich die KIHEUNG Fräsmaschinen optimal an Ihre gegenwärtigen und zukünftigen Bearbeitungsbedürfnisse anpassen.







- Maschinenhighlights
- Technische Daten
- Serienausstattung
- Sonderzubehör und Optionen
- Angebot anfordern
Kiheung RTW 1350 / 1500 LT
- Bett, Tisch, Turm, Sattel, Ausleger und Kopf sind aus Qualitätsguss
- schweres Maschinenbett für eine breitflächige Auflage des Rundtisches. INA® Präzisions-Linearführungen mit großem Führungsbahnabstand garantieren auch bei hohen Tischlasten eine exzellente Maschinengeometrie

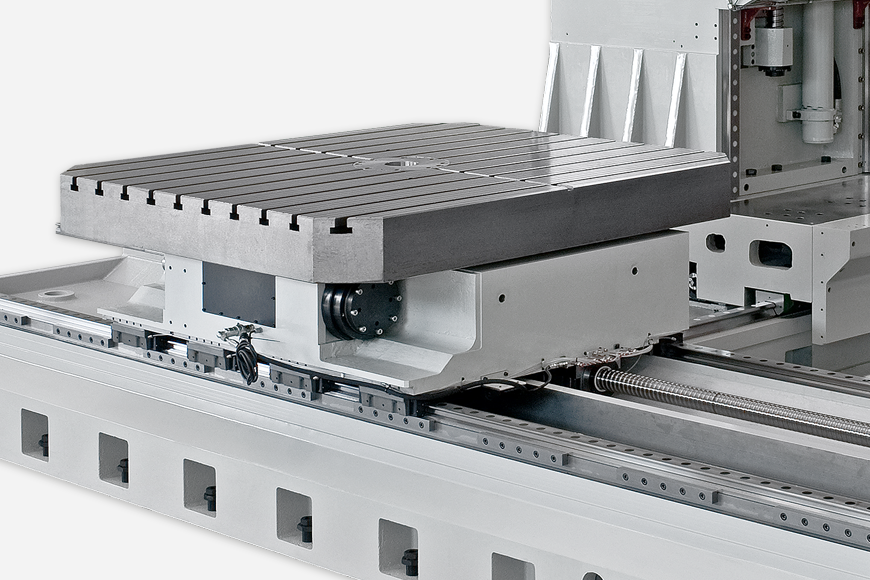

- Präzisions-Hochleistungs-Rundtisch auf großem Lagerdurchmesser zum genauen Positionierbetrieb und zur simultanen Rundbearbeitung – Encoder direkt auf der Drehachse
- der Ausleger ist mit drei Präzisions-Rollenumlaufeinheiten im Sattel geführt
- Z-Achsen-Gewichtsausgleich über Hydrauliksystem und Stickstoff-Druckzylinder für "Stick-Slip"-freie Z-Bewegung und somit hohe Positioniergenauigkeit
- 3 Hochleistungs-AC-Vorschub-Servo-Motoren HEIDENHAIN®
- hohe Spindeldrehmomente über 2-stufiges Original ZF® Getriebe oder als Option direkt über Inline-Motor
- Hochleistungs-Kugelumlaufspindeln KORTA® mit vorgespannten Doppelmuttern in allen 3 Achsen
- Spindelsupportsystem LM für absolut schwingungsfreien Lauf (X 4.000 und X 5.000)
- HEIDENHAIN® Linearmaßstäbe in allen 3 Achsen serienmäßig mit Druckluftanlage DA 400 als zusätzliche Sicherheit gegen Verschmutzung und somit Störungen
- große Präzisions-Linearführungen des Fabrikates INA® mit einer überdurchschnittlich hohen Anzahl an Führungswagen garantieren neben hoher Dynamik und sehr guter Präzision für eine lineargeführte Maschine ungewöhnlich gute Spanleistung
- effizientes Führungsbahnschutzsystem der Achsen X, Y und Z
Kiheung RTW 1350 / 1500 LT
Tischgröße | 1.800 x 1.800 mm 2.200 x 2.000 mm 3.000 x 2.000 mm |
T-Nuten - Anzahl - Breite - Abstand |
7 / 11 / 9 Stück 22 mm 200 / 175 / 200 mm |
max. Tischbelastung | 10.000 – 20.000 kg |
Verfahrwege - Längsweg (X) - Querweg (Y) - Vertikalweg (Z) * - Ständerweg (W) * |
3.000 – 6.000 mm 1.350 / 1.500 mm 1.600 mm 1.200 mm |
Spindelaufnahme - Serie - Option |
DIN 69871 / SK 50 BBT oder HSK 100 |
Spindeldrehzahlen * | 4.000 U/min |
Spindelmotor | 28/42 kW |
Eilgang (X/Y/Z) | 25 m/min |
Eilgang (W) | 15 m/min |
Vorschub (X/Y/Z/W) | 10 m/min |
Gewicht | 43.000 – 54.000 kg |
* Weitere Optionen lieferbar.
Kiheung RTW 1350 / 1500 LT
- CNC-Bahnsteuerung
- HEIDENHAIN® TNC 640
- SIEMENS® SINUMERIK 840D sl - elektronisches, tragbares Handrad HEIDENHAIN® HR 510
- stufenloser Rundtisch, Teilung 0,001°, Fabrikat OMR® Italien oder FIBRO® Deutschland
- Fräskopf-, ZF® Getriebe- und Antriebsspindelkühlung über Ölumlauf
- Kühlung der Y-Achsen Kugelrollspindel über Ölumlauf
- ZF® Reduziergetriebe gekühlt, 2-stufig (1 – 1.000 / 1.001 – 4.000 U/min)
- Ölkühlsystem
- Linear-Messsystem über HEIDENHAIN® Maßstäbe mit Druckluftsystem DA 400
- SIEMENS® / HEIDENHAIN® Hauptspindelmotor 28/42 KW
- AC-Antriebe HEIDENHAIN®
- Präzisions-Kugelumlaufspindeln in allen Achsen
- INA® RUE Präzisions-Linearführungen in allen 3 Achsen
- rückwärtiger Späneförderer
- hydraulischer Gewichtsausgleich in der Z-Achse
- Kühlmitteleinrichtung über Düsenkranz, 8 bar mit großvolumigen Kühlmitteltank
- Kühlmittelmenge über Potentiometer am Bedienpult einstellbar
- bei Option Kühlung durch die Spindel 1 Haupttank und 1 Vortank
- automatische Ausblaseinheit des Kegels – Automatik-Fräsköpfe
- Druckluft durch Düsenkranz über M-Funktion
- Luft durch die Spindel, max. 10 bar, gesteuert über M-Funktion
- automatische Zentralschmierung
- Arbeitsraumverkleidung mit teils mehrlagigen Türen und Fenstern gemäß CE
- Sicherheitseinhausung des rückwärtigen Maschinenbereiches gemäß CE
- RITTAL® Schaltschrank mit RITTAL® Klimaanlage
- Bedien- und Arbeitsleuchten LED
- Maschine gemäß CE
- Maschinendokumentation / Deutsch - elektronisch
Kiheung RTW 1350 / 1500 LT
- elektronisches, tragbares Funkhandrad HEIDENHAIN® HR 550
- Softwareoptionen, HEIDENHAIN®
- Inline-Motor-Getriebeeinheit DESCH®
- Ständererhöhung, Vertikalverfahrweg 2.000 / 2.500 / 3.000 mm (Z-Achse)
- Vergrößerter Ständerweg 1.500 / 2.000 mm (W-Achse)
- Tischverbreiterungen
- Aufsatzrundtische
- Aufspannwinkel, diverse Größen
- Elektromagnetspanneinrichtungen
- Nullpunktspanneinrichtungen
- automatische Türöffnungssysteme
- automatische Fräsköpfe bis 12.000 U/min
- Big Plus oder HSK 100 Spindelsysteme
- Kühlung durch die Spindel 16 / 30 / 50 bar
- MMS – Minimalmengenschmierung
- Schnelllauf-Fräs- und Bohrspindeln, mechanisch und elektrisch
- Ketten- und Tellerwechsler bis 90 Werkzeuge
- Spänefördersysteme vorne, quer
- MONTRONIX® Kollisionsüberwachung
- LTA® Luftabsaugsysteme
- diverse Werkzeug- und Werkstückmesssysteme
- Pflegesystem BIOBALANCE® für Kühlschmierstoffe
- MISCEO® vollelektronisches Mischgerät für Kühlschmierstoffe
- CAD/CAM Software
- zusätzliche Dokumentation in Papierform
