DENER DDM
Die DENER Servoabkantpressen bieten mit ihrem rein servoelektrischen Antriebssystem eine effektive und ölfreie Biegelösung. Das innovative Maschinenkonzept vereint höhere Produktivität, Präzision, Flexibilität und Zuverlässigkeit unter Berücksichtigung ökologischer Aspekte.
Das neue Konzept bietet mehr Nachhaltigkeit und eine effizientere Produktion. Niedrigerer Energieverbrauch, geringerer Wartungsaufwand und kein Hydrauliköl, welches beschafft und hinterher wieder entsorgt werden muss. Ein einfaches Programminterface reduziert den Programmieraufwand, die hervorragende Genauigkeit reduziert den Ausschuss. Mehr Produktivität bei geringeren Kosten!
Das Rollenprinzip des servoelektrischen Antriebs sorgt für eine äußerst gleichmäßige Druckverteilung. Die Zykluszeiten können bis zu 30% kürzer sein im Vergleich zu traditionellen hydraulischen Abkantpressen.
Bis zu 50% Energieeinsparung gegenüber vergleichbaren hydraulischen Abkantpressen. Strom wird hauptsächlich dann verbraucht wenn der obere Pressbalken nach unten bewegt wird.
DENER Servoabkantpressen überzeugen durch eine umfangreiche Serienausstattung: DELEM® CNC-Steuerung DA-66S, schneller X-R Hinteranschlag, stabiler O-Frame-Maschinenrahmen, LED Arbeitsraumbeleuchtung, AKAS LC II M Sicherheitssystem.
- Maschinenhighlights
- Technische Daten
- Serienausstattung / Highlights
- Sonderzubehör und Optionen
- CNC-Steuerung
- Angebot anfordern
Dener DDM
- 100 % elektrisch – ohne Hydrauliköl – saubere Maschinenlösung ohne Hydrauliksystem, Ölwechsel oder hydraulikbedingte Leckagerisiken
- umweltfreundliches Maschinenkonzept – ölfreier Betrieb, reduzierter Energieverbrauch und kompakte Bauweise für eine nachhaltigere Blechbearbeitung
- hohe Energieeffizienz – bis zu 40–50 % Energieeinsparung gegenüber konventionellen hydraulischen Abkantpressen möglich
- geringere Betriebskosten – weniger Wartungsaufwand, keine Hydraulikölkosten und reduzierte Folgekosten im laufenden Betrieb
- hohe Biegegeschwindigkeit – schnelle Arbeitszyklen für produktives und effizientes Abkanten in der Einzel- und Serienfertigung
- bis zu 35 % schneller – kürzere Zykluszeiten gegenüber vergleichbaren hydraulischen Abkantpressen
- präzise Wiederholgenauigkeit – exakte Positionierung des Pressbalkens für gleichbleibend hochwertige Biegeergebnisse
- leiser Maschinenbetrieb – angenehmeres Arbeitsumfeld durch effiziente servoelektrische Antriebstechnik
- kompakte Maschinenbauweise – platzsparende Integration in bestehende Fertigungsbereiche und flexible Produktionsumgebungen
- moderne CNC-Steuerung mit Touchscreen – benutzerfreundliche Bedienung, einfache Programmierung und schnelle Einrichtung neuer Biegeaufträge
- 2D-Grafikprogrammierung und 2D-Simulation – visuelle Unterstützung bei der Programmerstellung und Kontrolle der Biegefolge
- automatische Biegeschritt-Berechnung – unterstützt eine effiziente Arbeitsvorbereitung und reduziert den Programmieraufwand
- STEP- und DXF-Dateiverarbeitung möglich – digitale Übernahme von Bauteildaten für eine optimierte und durchgängige Fertigung
- präziser Hinteranschlag – zuverlässige Positionierung für komplexe Biegeteile, genaue Maße und reproduzierbare Kantteile
Dener DDM
| Druckleistung | 40 – 200 t |
| Abkantlänge | 1.530 – 4.080 mm |
| Ständerdurchgang | 1.530 – 4.080 mm |
| Hublänge | 300 mm |
| Einbauhöhe * | 590 mm |
| Tischhöhe | 920 mm |
| Verfahrwege - X-Achse - Geschwindigkeit - R-Achse - Geschwindigkeit |
500 / 750 mm 1.000 / 300 mm/sek 150 / 250 mm 100 mm/sek |
| Geschwindigkeiten - Vorlauf - Biege - Rückzug |
75 – 170 mm/sek 20 mm/sek 75 – 170 mm/sek |
| Antriebsleistung | 11 – 22 kW |
| Länge | 2.660 – 5.740 mm |
| Tiefe / Breite | 1.960 – 2.130 mm |
| Höhe | 2.500 – 2.680 mm |
| Gewicht | 1.600 – 14.100 kg |
* Einbauhöhe ohne Werkzeug.
Dener DDM
- DELEM® CNC-3D-Steuerung DA-66S mit 24" Touchscreen
- stabile und robuste O-Frame Maschinenkonstruktion, keine Einschränkung beim Biegen von langen Teilen durch die Ausladung wie beim C-Frame Rahmen

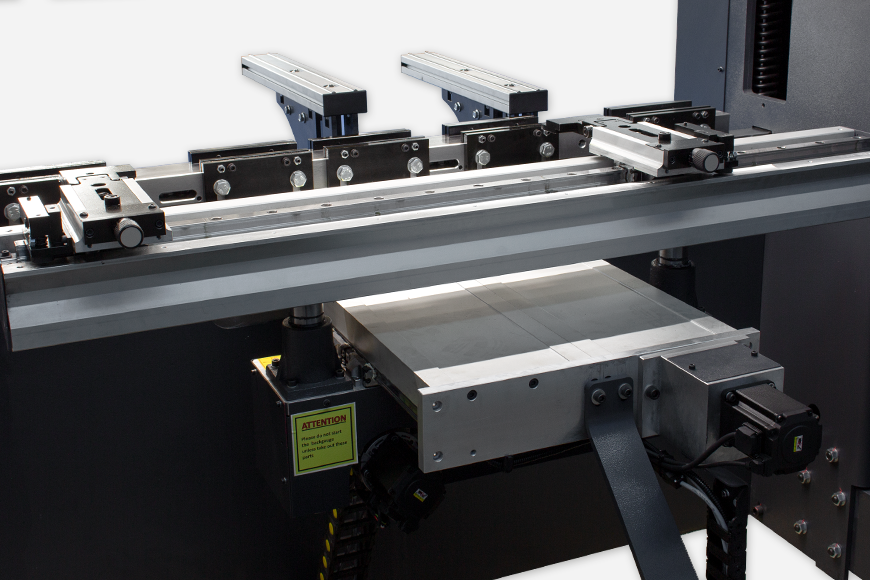

- schneller X-R Hinteranschlag

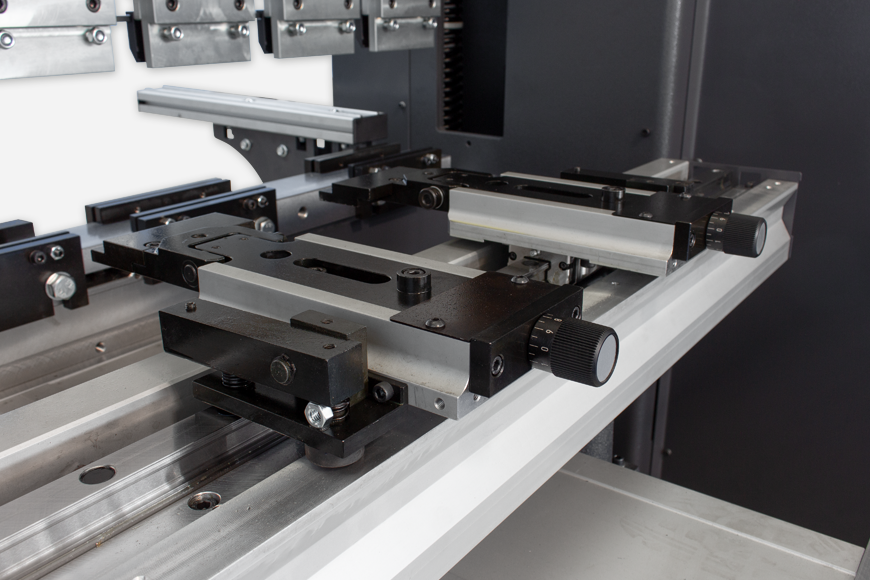

- manuelle Fingerweitenverstellung

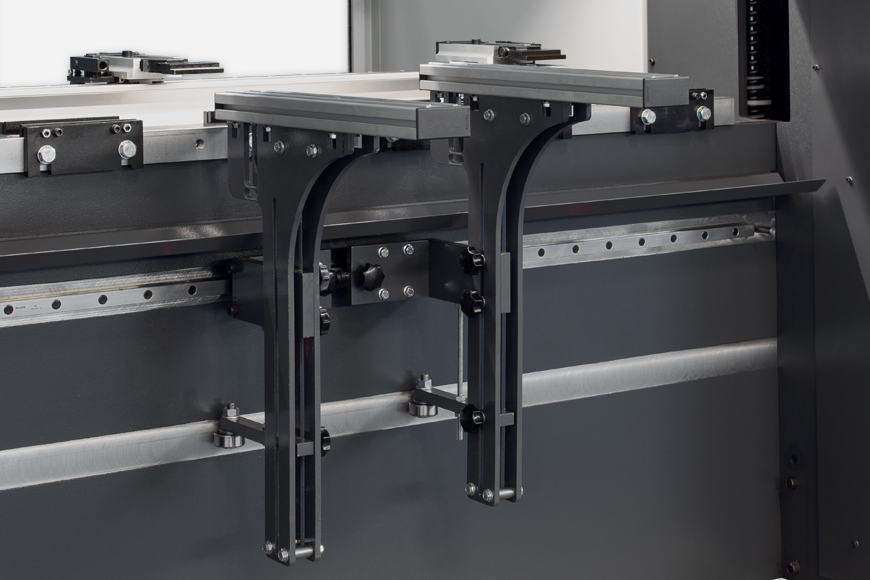

- 2 Auflegearme auf Linearführung

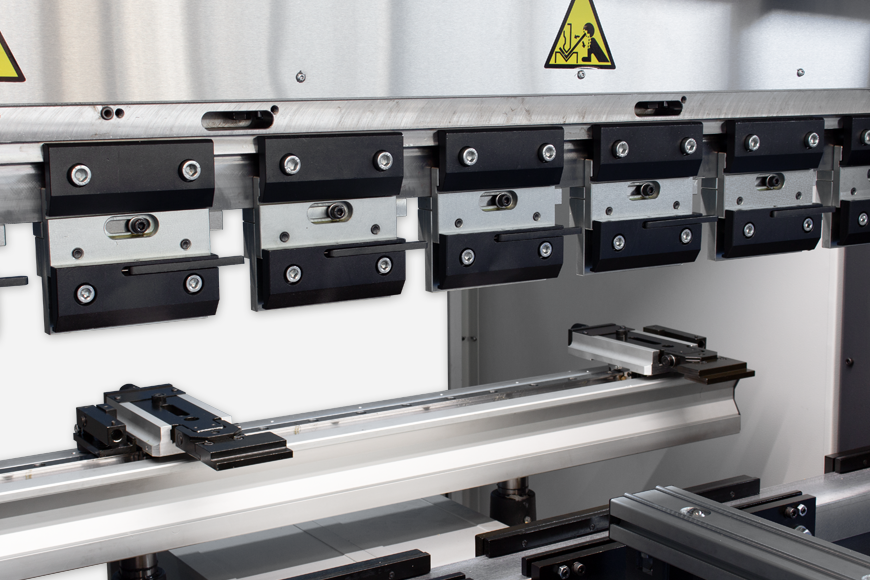

- "European Standard" Oberwerkzeugklemmung
- 60 mm breite Matrizenaufnahme im Tisch

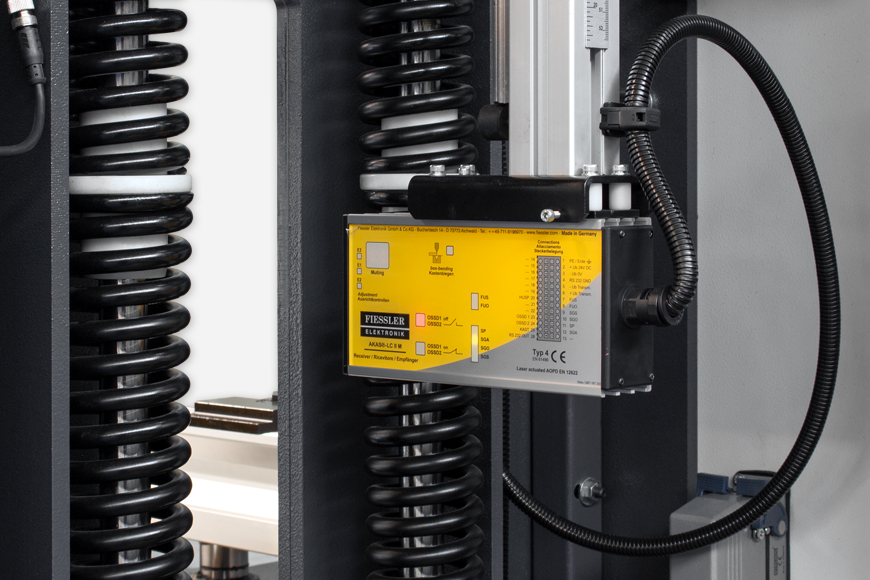

- Laser-Sicherheitssystem AKAS LC II M
- LED-Arbeitsraumbeleuchtung
- Fußpedal zur einfachen und sicheren Bedienung
- Maschine gemäß CE
- Maschinendokumentation / Deutsch - elektronisch
Dener DDM
- DELEM® DA-69S CNC-Steuerung
- zusätzlicher Anschlagfinger
- X- / R- / Z1- / Z2-Achsen mit Servo-Motor
- X1- / X2- / R1- / R2- / Z1- / Z2-Achsen mit Servo-Motor
- Biegefolgesystem mit Linearführung
- manuelle Höheneinstellung
- 150 kg Tragkraft - WILA® manuelle Ober- und Unterwerkzeugklemmung
- WILA® hydraulische Ober- und Unterwerkzeugklemmung
- Hydraulik Pack für WILA® Klemmung
- kompletter Satz Werkzeuge VOLZ / EUROSTAMP System ES
- inkl. Phosphatierung
- gehärteter und geteilter Rehfußstempel
- Matrizenhalter U-60 mm
- 4-fach Multi-V-Matrize mit 16, 22, 35 und 50 mm Öffnung - EUROGRIP M-Easy Schnellklemmung
- EUROGRIP M-Easy pneumatische Schnellklemmung
- EUROGRIP P-DHOLD pneumatische Matrizenklemmung
- EUROGRIP pneumatik Pack
- Mehrpreis für Schnellklemmung
- manuelle Bombierung

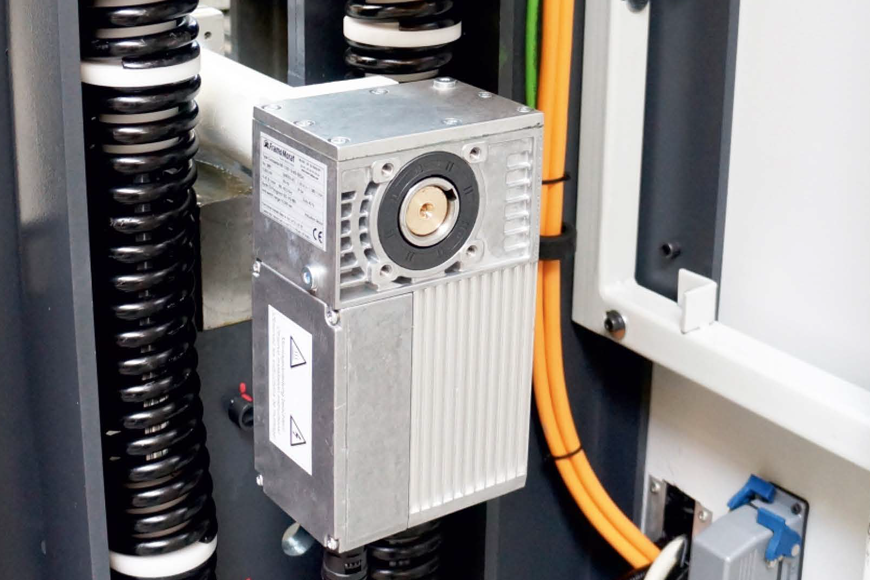

- CNC-gesteuerte Bombierung
- 2. Fußpedal
- Sonderlackierung
- Laser-Biegelinienmarkierung
- externes Handrad DELEM®
- Steuerung auf der anderen Maschinenseite
- Laser-Winkelmeßsystem (DATA-M)
- manuelle oder automatische Zentralschmierung
- zusätzliche Dokumentation in Papierform
DELEM® DA-66S - 3D-Grafiksteuerung für Abkantpressen
Die DA-66S-Steuerung kombiniert eine zuverlässige grundlegende Steuerungsfunktionalität für Abkantpressen mit den neuesten Optimierungen zur Steigerung der Produktivität. Neben höchster Präzision und Bedienkomfort für den Bediener macht sie die heutigen Abkantpressen vielseitiger denn je. Die Integration von Maschinen in Fertigungsprozesskette ist dabei entscheidend.
Der auf modernster industrieller Touch-ScreenTechnologie basierende Steuerungsbetrieb bietet einen Zugriff auf die bewährte erneuerte Delem-Benutzerschnittstelle und eine direkte Navigation zwischen Programmierung und Produktion. Funktionen befinden sich direkt dort, wo sie gebraucht werden, was für eine optimierte Ergonomie in der gesamten Anwendung sorgt.
Eigenschaften
- 2D-Grafik-Touch-Screen-Programmierbetrieb
- 3D-Darstellung im Simulations- und Produktionsbetrieb
- 24" Farb-TFT mit hoher Auflösung
- Kompatibel mit Delem Modusys (Modul Skalierbarkeit und Adaptivität)
- USB, Peripherie-Schnittstelle
- Unterstützung für lndustrie-4.0-Konnektivität (OPC-UA optional)
- Fertigungssteuerung, Joblistenfunktionalität
- Offene Systemarchitektur
- Sensor Biege- & Korrekturschnittstelle
- Profile-S2D Offline-Software
Technische Spezifikationen
Grafische Programmierung
- Alphanumerische Produktbenennung
- Produktprogrammierung und -darstellung in wirklicher Größe
- Automatische Berechnung der Biegefolge
- Fertigungssteuerung, Joblistenfunktionalität
- Flachdrück-Produktprogrammierung
- Eine Seite Programmiertabelle
- Grafische Produkt- und Werkzeugauswahl
- Freie Materialeigenschaften
- Freie Achsengeschwindigkeit
- Freie Materialprogrammierung
- Suchfilter
- Millimeter/Zoll, kN/Tonne Auswahl
- Produktzähler
- Produkthinweise
Werkzeuge
- Grafische Werkzeugkonfiguration
- Mehrfache Werkzeug-Stationen
- Werkzeugsegmentierung
- Alphanumerische Werkzeugidentifizierung
- Freie grafische Werkzeugprogrammierung
- Flachdrückwerkzeug
- Radiuswerkzeuge
- Unterstützung Werkzeugadapter
- DXF Werkzeugimport (optional)
Berechnet
- Werkzeug Sicherheitszonen
- Presskraft
- Biegetoleranz
- Bombierungseinstellung
- Gestreckte Länge
- Prägekraft
- Flachdrücken
- Automatische Rundbiegeberechnung
- Radiusprogrammierung
- Biegetoleranztabelle
- Werkzeug Konfiguration
- Werkzeug Segmentierung
- Gelernte Winkelkorrektur
Sonstiges
- Lernfunktion an allen Achsen
- Handradbewegung aller Achsen
- Mehrere dialogsprachen
- Integrierte Hilfefunktionen
- Fehlermeldesystem
- Diagnoseprogramm
- Ferndiagnose
- SoftOEMpanel
- Bediener spezifische Applikationsunterstützung
- Betriebsstunden- und Hubzähler
- On-Board-Analysewerkzeug
- SPS-Funktion (Sequenzer)
- Schnittstelle zur Sicherheits-SPS
DELEM® DA-66S 3D Touchscreen-Steuerung
Automatische Biegefolgeberechnung, Kollisionserkennung und -überwachung sowie Programmgenerierung.
Als Option auch mit DELEM® DA-69S lieferbar!
