DENER DDS
Die CNC-Abkantpressen der Serie DENER DDS stehen für modernste servoelektrische Biegetechnologie und verbinden maximale Präzision mit herausragender Energieeffizienz. Im Gegensatz zu hydraulischen Abkantpressen arbeiten diese Maschinen vollständig ohne Hydrauliksystem und setzen stattdessen auf leistungsstarke Kugelumlaufspindeln, die für exakte Bewegungsabläufe und höchste Wiederholgenauigkeit sorgen. Diese innovative Bauweise ermöglicht schnellere Zykluszeiten, präzisere Biegeergebnisse und gleichzeitig eine erhebliche Reduzierung der Betriebskosten.
Durch den intelligenten Energieverbrauch wird Strom hauptsächlich während der aktiven Pressbewegung benötigt, wodurch Einsparungen von bis zu 50 % gegenüber vergleichbaren hydraulischen Abkantpressen möglich sind. Neben der wirtschaftlichen Effizienz überzeugt die Maschine auch durch ihre ergonomische Bauweise, kompakte Konstruktion und hohe Zuverlässigkeit im täglichen Produktionseinsatz.
Die umfangreiche Serienausstattung mit DELEM® CNC-Steuerung DA‑53T, schnellem X‑R Hinteranschlag, stabilem O‑Frame Maschinenrahmen, LED‑Arbeitsraumbeleuchtung und AKAS LC II M Sicherheitssystem macht die DDS zu einer leistungsstarken, sicheren und zukunftssicheren Lösung für professionelle Blechbearbeitung.
- Maschinenhighlights
- Technische Daten
- Serienausstattung / Highlights
- Sonderzubehör und Optionen
- CNC-Steuerung
- Angebot anfordern
Dener DDS
- servoelektrische Abkantpresse mit Kugelumlaufspindeln – moderne Antriebstechnologie für präzises, schnelles und wiederholgenaues Abkanten
- 100 % servoelektrischer Antrieb – Kein Hydrauliköl erforderlich – saubere, umweltfreundliche und wartungsarme Maschinenlösung
- hohe Energieeffizienz – reduzierter Energieverbrauch gegenüber konventionellen hydraulischen Abkantpressen
- geringere Betriebskosten – weniger Wartungsaufwand, keine Ölwechsel und weniger hydraulische Verschleißteile
- hohe Biegepräzision – exakte Positionierung des Pressbalkens für reproduzierbare Biegeergebnisse
- konstante Wiederholgenauigkeit – ideal für Einzelteile, Kleinserien und wiederkehrende Produktionsaufträge
- schnelle Arbeitszyklen – hohe Verfahrgeschwindigkeiten für produktives und effizientes Abkanten
- leiser Maschinenbetrieb – angenehmeres Arbeitsumfeld durch den servoelektrischen Antrieb
- kompakte Maschinenbauweise – platzsparende Integration in bestehende Fertigungsbereiche
- moderne CNC-Steuerung – benutzerfreundliche Bedienung und einfache Programmierung der Biegeaufgaben
- automatische Biegeschrittberechnung – unterstützt eine schnelle und effiziente Arbeitsvorbereitung
- DXF- und STEP-Dateiverarbeitung möglich – digitale Übergabe von Bauteildaten für eine optimierte Fertigung
- präziser Hinteranschlag – zuverlässige Positionierung für genaue und wiederholbare Kantteile
- flexible Werkzeugaufnahme – geeignet für verschiedene Werkzeug- und Spannsysteme
- integrierte Sicherheitssysteme – praxisgerechte Schutztechnik für sicheres Arbeiten an der Maschine
Dener DDS
| Druckleistung | 20 / 40 t |
| Abkantlänge | 900 / 1.300 mm |
| Ständerdurchgang | 900 / 1.300 mm |
| Hublänge | 150 mm |
| Einbauhöhe * | 375 mm |
| Verfahrwege - X-Achse - Geschwindigkeit - R-Achse - Geschwindigkeit |
350 / 500 mm 300 / 1.000 mm/sek 150 mm 100 mm/sek |
| Geschwindigkeiten - Vorlauf - Biege - Rückzug |
150 mm/sek 20 mm/sek 150 mm/sek |
| Antriebsleistung | 3,8 kW |
| Länge | 1.280 / 1.880 mm |
| Tiefe / Breite | 1.760 / 2.435 mm |
| Höhe | 2.190 / 2.320 mm |
| Gewicht | 2.000 / 3.400 kg |
* Einbauhöhe ohne Werkzeug.
Dener DDS
- DELEM® CNC-Steuerung DA-53T mit 10,1" Touchscreen

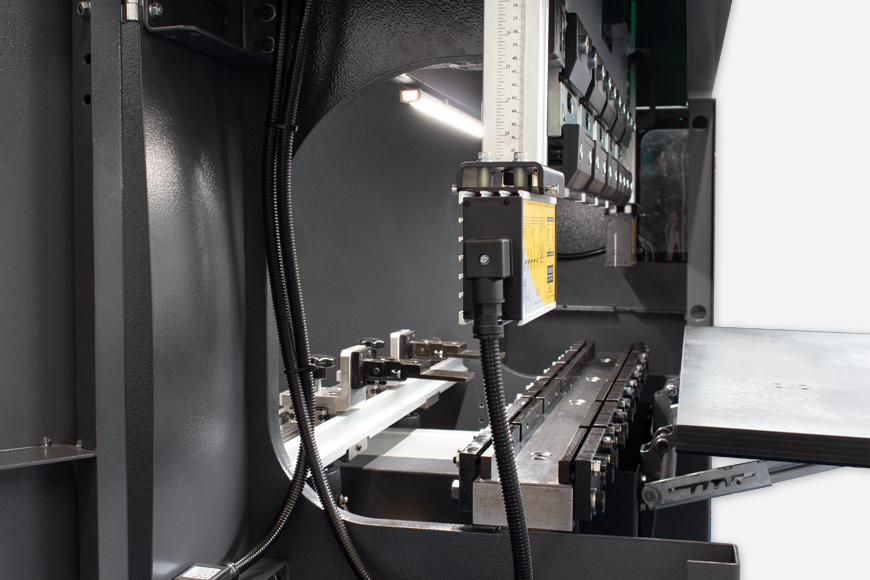

- stabile und robuste O-Frame Maschinenkonstruktion, keine Einschränkung beim Biegen von langen Teilen durch die Ausladung wie beim C-Frame Rahmen

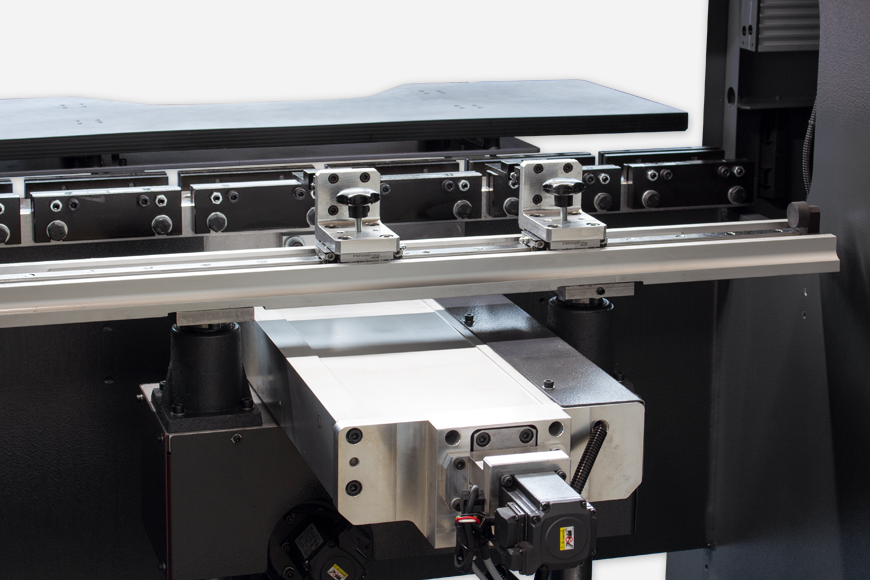

- schneller X-R Hinteranschlag

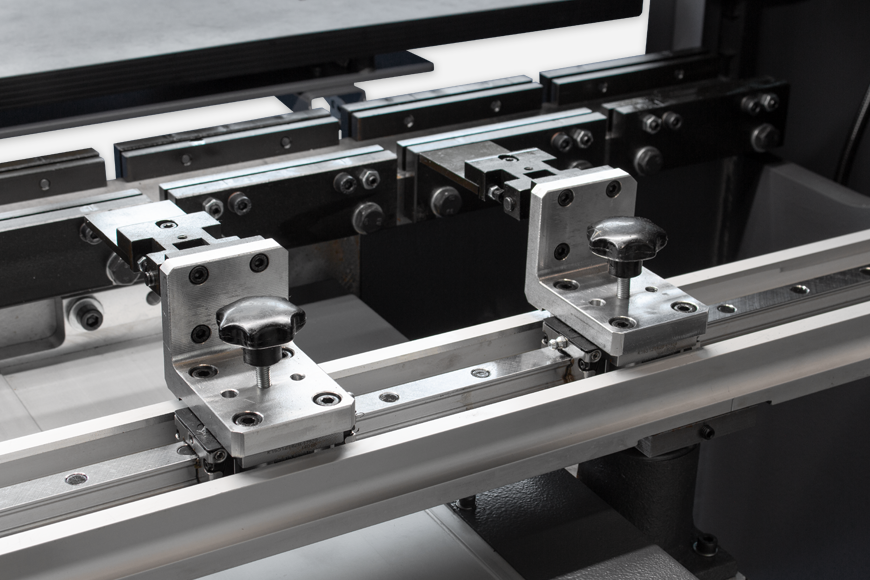

- manuelle Fingerweitenverstellung

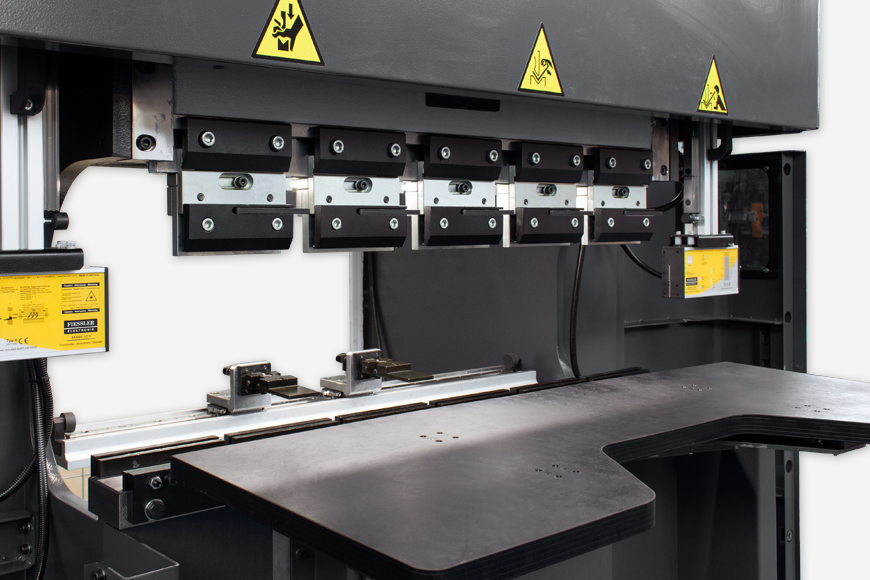

- "European Standard" Oberwerkzeugklemmung
- 60 mm breite Matrizenaufnahme im Tisch

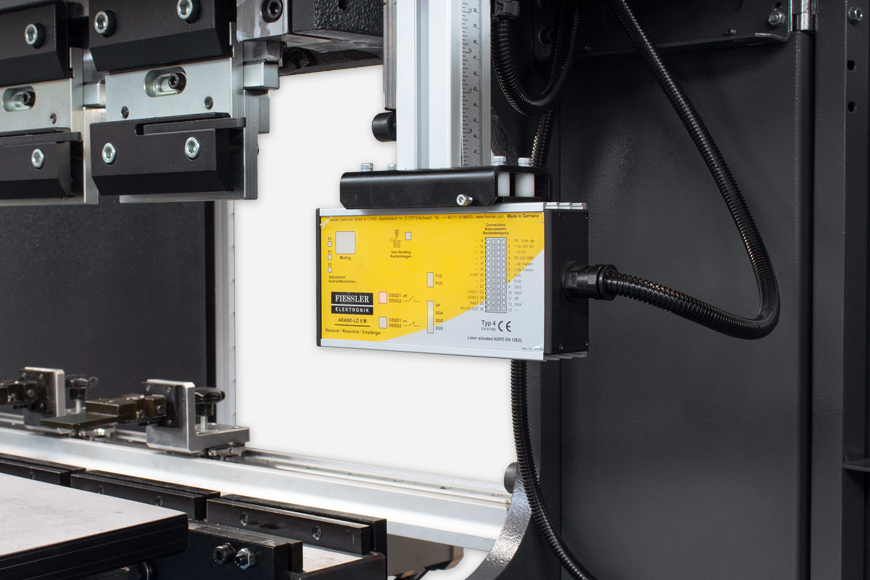

- Laser-Sicherheitssystem AKAS LC II M
- LED-Arbeitsraumbeleuchtung
- Fußpedal zur einfachen und sicheren Bedienung
- Maschine gemäß CE
- Maschinendokumentation / Deutsch - elektronisch
Dener DDS
- CNC-Steuerungen
- DELEM® DA-58T
- DELEM® DA-66S
- DELEM® DA-69S - zusätzlicher Anschlagfinger
- Arbeitstisch
- kompletter Satz Werkzeuge VOLZ / EUROSTAMP System ES
- inkl. Phosphatierung
- gehärteter und geteilter Rehfußstempel
- Matrizenhalter U-60 mm
- 4-fach Multi-V-Matrize mit 16, 22, 35 und 50 mm Öffnung - EUROGRIP M-Easy Schnellklemmung
- EUROGRIP M-Easy pneumatische Schnellklemmung
- EUROGRIP P-DHOLD pneumatische Matrizenklemmung
- EUROGRIP pneumatik Pack
- Mehrpreis für Schnellklemmung
- 2. Fußpedal
- Sonderlackierung
- Laser-Biegelinienmarkierung
- zusätzliche Dokumentation in Papierform
Zusätzlich für Modell DDS 4013
- X- / R- / Z1- / Z2-Achsen mit Servo-Motor
- X1- / X2- / R1- / R2- / Z1- / Z2-Achsen mit Servo-Motor
- WILA® manuelle Ober- und Unterwerkzeugklemmung
- WILA® hydraulische Ober- und Unterwerkzeugklemmung
- Hydraulik Pack für WILA® Klemmung

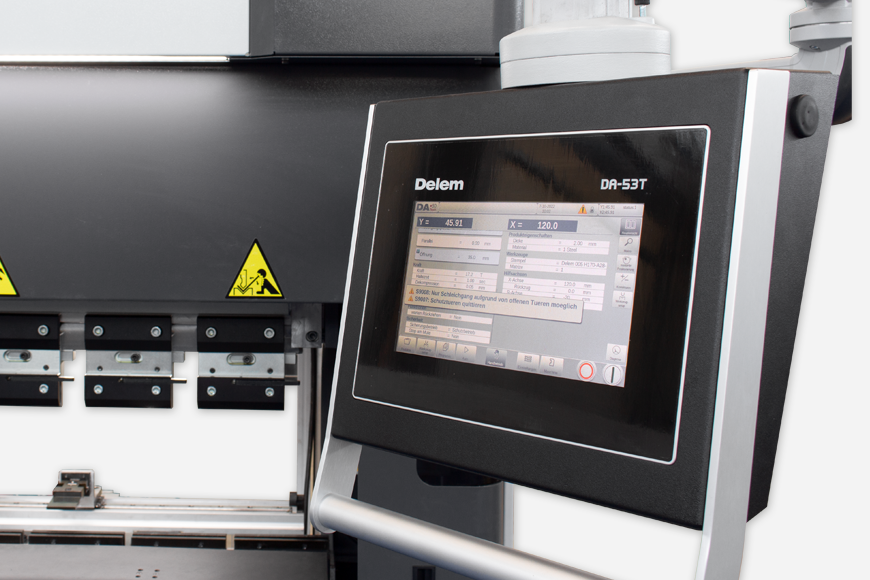

DELEM® DA-53T - Kompakte Touchscreen Steuerung für Abkantpressen
Die DA-53T Touch-CNC-Steuerung bietet eine moderne kompakte und vielseitige Lösung für eine breite Palette an Abkantpressenanwendungen ohne Abstriche an der Maschinenfunktionalität.
Maschineneinstellungen und Testbiegungen werden dank einer schnellen und einfachen Program-to-Production-Arbeitsfolge auf ein Minimum reduziert.
USB-Schnittstelle ermöglicht eine schnelle Produkt- und Werkzeugsicherung unter Verwendung von USB-Memory-Sticks.
Eigenschaften
- "Hotkey"-Touch-Navigation
- 10.1" Farb-TFT mit hoher Auflösung
- Bis zu 4 Achsen (Y1 / Y2 + 2 Hilfsachsen)
- Bombierungsregelung
- Werkzeug- / Material- / Produktbestand
- Servo- und Frequenzwandler-Steuerung
- Avancierte Algorithmen zur Y-Achsensteuerung für Ventile mit geschlossenem oder offenem Kreis
- USB-Memory-Stick-Schnittstelle
- Profile-53TL Offline-Software (Option)
Technische Spezifikationen
Programmierung
- Alphanumerische Produktbenennung
- Flachdrück-Produktprogrammierung
- Radiusprogrammierung (Bumping)
- Eine Seite Programmiertabelle
- Programmierbare Materialeigenschaften
- Programmierbare Achsengeschwindigkeit
- Wahl Millimeter/Inch, kN/Tonne
- Produktzähler
Werkzeuge
- Werkzeugbestand 30 Stempel / 30 Matrizen
- Alphanumerische Werkzeugidentifizierung
- Flachdrückwerkzeuge
- Radiuswerkzeuge
Berechnet
- Werkzeug-Sicherheitszonen
- Presskraft
- Biegetoleranz
- Bombierungseinstellung
- Prägekraft
- Flachdrücken
- Automatische Rundbiegeberechnung
- Datenbestand gelernte Winkelkorrektur
Sonstiges
- Lernfunktion an allen Achsen
- Vom Benutzer auswählbare Dialogsprachen
- Fehlermeldesystem
- Diagnoseprogramm
- Betriebsstunden- und Hubzähler
DELEM® DA-53T Touchscreen-Steuerung
Kompakte und vielseitige Lösung für eine breite Palette an Abkantanwendungen.
Weitere DELEM® Steuerungen als Option lieferbar!
