VOLZ V4R-O
Die 4-Walzen-Rundbiegemaschinen werden unter Verwendung von hochwertigen Komponenten und Werkstoffen in Europa nach ISO 9000 gefertigt. Eine mehr als 50-jährige Erfahrung in der Entwicklung und Produktion hat eine ausgereifte und durchdachte Rundwalze für jede Anwendung hervorgebracht. Umfangreiche Serienausstattung und clevere Details erleichtern den Arbeitsalltag.
Die Maschinen der Serie V4R-O sind für dünne bis mittlere Blechstärken aus Aluminium, Stahl und Edelstahl in verschiedenen Durchmessern geeignet. Die hydraulisch zustellbare Unterwalze klemmt das Blech mit der Oberwalze. Die Oberwalze wird von einem Hydraulikmotor mit Planetengetriebe angetrieben, die untere Walze ist mit einem Getriebe und Kardansystem an den Hydraulikmotor gekoppelt. Das Planetengetriebe ist mit einem Überlastschutzsystem ausgerüstet.
Die stufenlose Zustellung der orbitalgeführten Seitenwalzen und der steile Anstellwinkel zur Oberwalzen erlauben eine perfekte Anbiegung des Bleches an beiden Seiten.
Die Maschinen zeichnen sich durch hohen Bedienkomfort dank des hydraulischen Klapplagers und externen Bedienpultes mit Digitalzeigen aus.
- Technische Daten
- Serienausstattung / Highlights
- Sonderzubehör und Optionen
- Angebot anfordern
Volz V4R-O
| Biegelänge | 1.550 mm 2.050 mm 2.550 mm 3.100 mm 4.100 mm |
| max. Biegeleistung - Oberwalzen-Ø x 1,5 - Oberwalzen-Ø x 5 |
3 – 13 mm 5 – 16 mm |
| max. Anbiegeleistung - Oberwalzen-Ø x 1,5 - Oberwalzen-Ø x 5 |
2 – 10 mm 3 – 13 mm |
| Walzen - Oberwalzen-Ø - Unterwalzen-Ø - Seitenwalzen-Ø |
150 – 260 mm 150 – 260 mm 130 – 200 mm |
| Arbeitsgeschwindigkeit | 1,5 – 6 U/min |
| Antriebsleistung | 4 – 7,5 kW |
| Länge | 3.750 – 6.350 mm |
| Tiefe / Breite | 960 – 1.460 mm |
| Höhe | 1.100 – 1.550 mm |
| Gewicht | 2.500 – 8.900 kg |
Volz V4R-O
- untere Walze mit hydraulischer Positionierung (Auf- und Abwärtsbewegung)

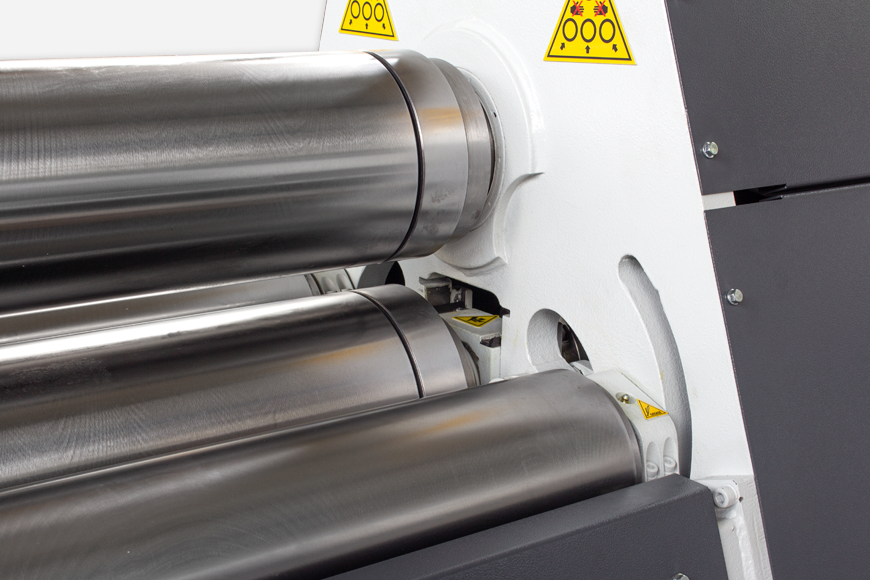

- Seitenwalzen mit orbitaler Zustellung und automatischer Einstellung der Parallelität

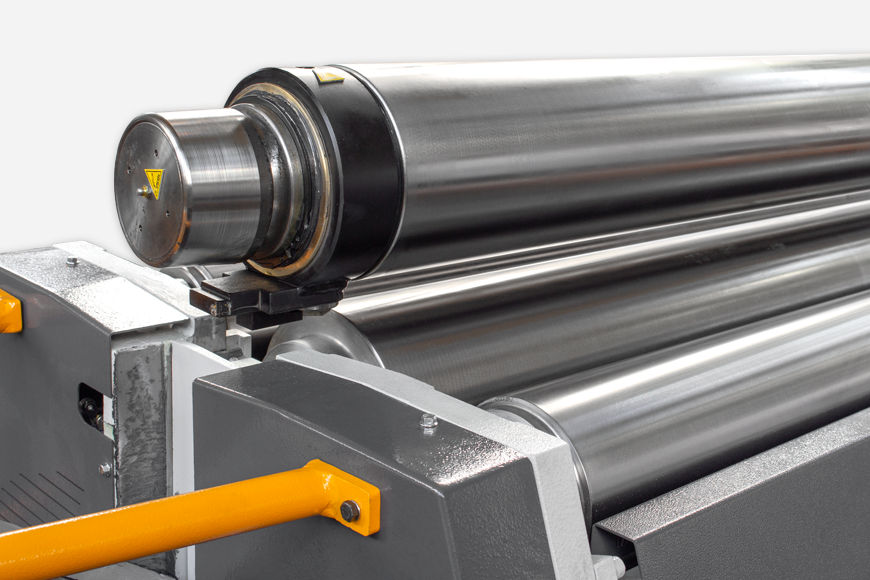

- Oberwalze wird von einem Hydraulikmotor angetrieben, Unterwalze ist mit einem Planetengetriebe mit Überlastsicherung angekoppelt, Seitenwalzen laufen frei
- die Zustellung der Seitenwalzen erfolgt über Hydraulikzylinder
- drei Digitalanzeigen zur Anzeige der Walzenpositionen

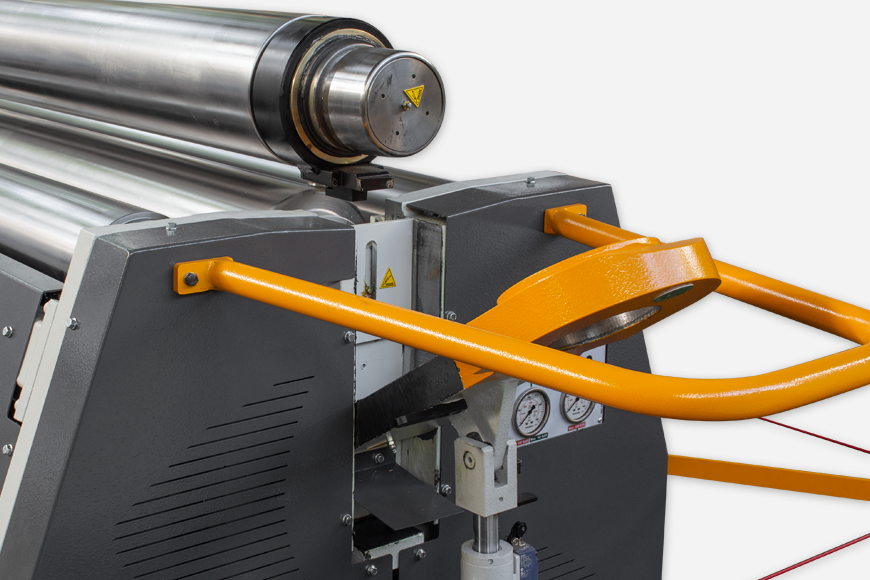

- hydraulisches Klapplager zum einfachen Entnehmen der Produkte
- die Bedienung erfolgt bequem über ein mobiles Kontrollpult
- schwere Rahmenkonstruktion aus geschweißten Stahl, spannungsarm geglüht
- gehärtete Walzen aus hochfestem Stahl (SAE 1050-CK 45)
- Konischbiegeeinrichtung
- Zentralschmierung
- 2 Geschwindigkeiten
- Maschine gemäß CE
- Maschinendokumentation / Deutsch - elektronisch
Volz V4R-O
- seitlicher Stützarm pro Seite
- mittiger Stützarm
- stufenlose Geschwindigkeit
- Ölkühler

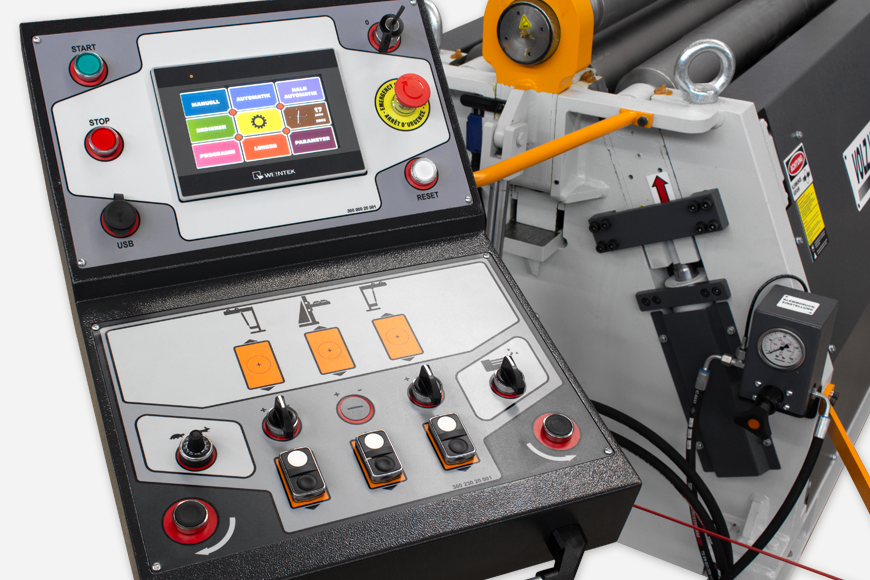

- 4-Achsen NC-Steuerung mit Touch-Screen
- 7-Achsen NC-Steuerung mit Touch-Screen
- CNC-Steuerung ESA für 4 Achsen
- Extra Achse für CNC-Steuerung
- zusätzliche Dokumentation in Papierform
