VOLZ V4R-SL
Die 4-Walzen-Rundbiegemaschinen werden unter Verwendung von hochwertigen Komponenten und Werkstoffen in Europa nach ISO 9000 gefertigt. Eine mehr als 50-jährige Erfahrung in der Entwicklung und Produktion hat eine ausgereifte und durchdachte Rundwalze für jede Anwendung hervorgebracht. Umfangreiche Serienausstattung und clevere Details erleichtern den Arbeitsalltag.
Die Maschinen der Serie V4R-SL sind für mittlere bis große Blechstärken aus Aluminium, Stahl und Edelstahl in verschiedenen Durchmessern geeignet. Die hydraulisch zustellbare Unterwalze klemmt das Blech mit der Oberwalze. Doppelte Anbiegung an beiden Seiten sind in einem Durchgang möglich. Die Oberwalze wird von einem Hydraulikmotor mit Planetengetriebe angetrieben, die Seitenwalzen sind mit einem Getriebe- und Kardansystem an den Hydraulikmotor gekoppelt. Das Planetengetriebe ist mit einem Überlastschutzsystem ausgerüstet. Die Unterwalze läuft frei.
Die stufenlose Zustellung der lineargeführten Seitenwalzen und der steile Anstellwinkel zur Oberwalzen erlauben eine perfekte Anbiegung des Bleches an beiden Seiten.
Die Maschinen zeichnen sich durch hohen Bedienkomfort dank des hydraulischen Klapplagers und externen Bedienpultes mit Digitalzeigen aus.
- Technische Daten
- Serienausstattung / Highlights
- Sonderzubehör und Optionen
- Angebot anfordern
Volz V4R-SL
| Biegelänge | 2.050 mm 2.550 mm 3.100 mm 4.100 mm |
| max. Biegeleistung - Oberwalzen-Ø x 1,5 - Oberwalzen-Ø x 5 |
6 – 40 mm 8 – 50 mm |
| max. Anbiegeleistung - Oberwalzen-Ø x 1,5 - Oberwalzen-Ø x 5 |
4 – 35 mm 6 – 40 mm |
| Walzen - Oberwalzen-Ø - Unterwalzen-Ø - Seitenwalzen-Ø |
280 – 460 mm 280 – 460 mm 220 – 380 mm |
| Arbeitsgeschwindigkeit | 1,5 – 5 U/min |
| Antriebsleistung | 16,5 – 38,5 kW |
| Länge | 4.350 – 6.950 mm |
| Tiefe / Breite | 1.700 – 2.300 mm |
| Höhe | 1.850 – 2.350 mm |
| Gewicht | 8.550 – 29.500 kg |
Weitere Modellgrößen auf Anfrage.
Volz V4R-SL
- die Unterwalze wird hydraulische zugestellt (Auf- und Abwärtsbewegung), Anbiegungen an beiden Blechseiten sind leicht zu erreichen
- Seitenwalzen mit linearer Zustellung, Unterwalze und Seitenwalzen mit automatischer Einstellung der Parallelität für optimale parallel Ergebnisse
- Oberwalze wird von einem Hydraulikmotor mit Planetengetriebe angetrieben, Unterwalze läuft frei, die Seitenwalzen werden ebenfalls angetrieben (3-Walzen Antrieb)
- die Zustellung der Seitenwalzen erfolgt über Hydraulikzylinder
- drei Digitalanzeigen zur Anzeige der Walzenpositionen
- hydraulisches Klapplager zum einfachen Entnehmen der Produkte
- die Bedienung erfolgt bequem über ein mobiles Kontrollpult
- schwere Rahmenkonstruktion aus geschweißten Stahl, spannungsarm geglüht
- gehärtete Walzen aus hochfestem Stahl (SAE 1050-CK 45)
- Konischbiegeeinrichtung

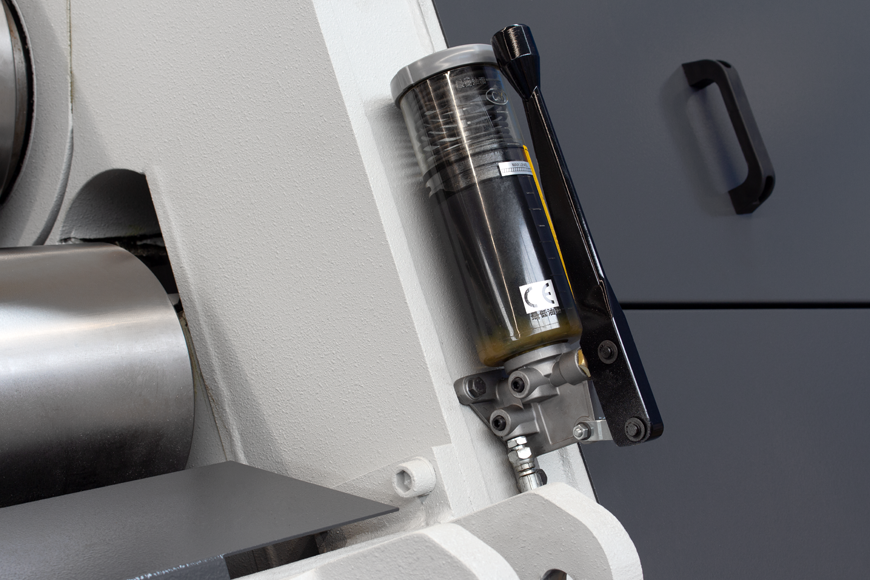

- Zentralschmierung
- 2 Geschwindigkeiten
- Maschine gemäß CE
- Maschinendokumentation / Deutsch - elektronisch
Volz V4R-SL
- seitlicher Stützarm pro Seite
- mittiger Stützarm
- stufenlose Geschwindigkeit
- Ölkühler
- 4-Achsen NC-Steuerung mit Touch-Screen
- 7-Achsen NC-Steuerung mit Touch-Screen
- CNC-Steuerung ESA für 4 Achsen
- zusätzliche Dokumentation in Papierform
