COLCHESTER STUDENT (VS) 2500
Die COLCHESTER STUDENT Leit- und Zugspindeldrehmaschine ist seit über 100 Jahren ein Synonym für Qualität, Präzision und Zuverlässigkeit und die Nr.1 in Ausbildungsbetrieben deutschlandweit.
Diese Präzisionsdrehmaschine verfügt über sämtliche Eigenschaften, denen COLCHESTER seinen ausgezeichneten Ruf als weltweit hervorragender Hersteller für Präzisions-Drehmaschinen in der Werkstatt, der Ausbildung und in der Produktion verdankt. Die COLCHESTER STUDENT gibt es sowohl mit einer kraftvollen 12-Stufen Getriebeschaltung bis max. 2.500 U/min oder auch als stufenlose regelbare Drehmaschine in der VS Version mit bis zu 3.500 U/min.
Die kompakten Maschinenabmessungen und dennoch hohen Zerspanungsleistungen dieser Drehmaschine, zusammen mit einer in der Produktion bewährten Maschinenkonstruktion, mit hohen Sicherheitsstandards, machen diese Präzisionsdrehmaschine zu unverzichtbaren Betriebsmitteln in der modernen Fertigung.
Vielseitige Sonder- und Serienausstattungen wie z.B. ACU-RITE® Digitalanzeigen, MULTIFIX® oder PARAT® Stahlhalter, PRATT BURNERD®, SCHUNK® oder BISON® Spannmittel und die schnelle Verfügbarkeit bei Ersatzteilen ergänzen die hohe Zuverlässigkeit von COLCHESTER Drehmaschinen. Die idealen Drehmaschinen für Ausbildung, Werkstatt und Produktion.
- Maschinenhighlights
- Technische Daten
- Serienausstattung
- Sonderzubehör und Optionen
- Angebot anfordern
Colchester Student (VS) 2500
- Werkzeugmachergenauigkeit nach DIN 8605
- die Kombination eines robusten Gussbettes mit einem stabilen Stahl-Untergestell vermeidet Vibrationen und erzielt beste Drehergebnisse
- Spindellagerung mit NSK® Kegelrollenlagern für hohe
- Rundlaufgenauigkeit
- Steifigkeit
- radiale und axiale Belastbarkeit
- Widerstandsfähigkeit
- Lebensdauer - 12-fach gut abgestufte Hauptspindeldrehzahlen bis max. 2.500 U/min
- auch mit stufenlosen Spindeldrehzahlen von 30 – 3.000 U/min über 3 Getriebestufen (Modell VS) lieferbar
- leicht verständliche, am Spindelstock angebrachte Drehzahl-, Gewinde- und Vorschubtabellen für alle gängigen Gewindearten
- mühelos, schnell und sicher schaltbare Spindeldrehzahlen durch ergonomisch angeordnete Bedienelemente an Spindelkasten und Support
- die Kraftübertragung zum Spindelstock erfolgt mittels zwei Keilriemen sowie gehärteter und geschliffener Zahnräder
- hohe Laufruhe
- niedrige Geräuschentwicklung - COLCHESTER STUDENT ist mit Spitzenweiten von 635 mm und 1.000 mm lieferbar
- Spezialbeschichtete, reibungsarme Schlittenführungen
- optimale Positioniergenauigkeit
- hohe Kraftaufnahme
- lange Lebensdauer - herausnehmbare Bettbrücke zur schnellen Durchmesservergrößerung
- umfangreiches Sonderzubehör
Colchester Student (VS) 2500
| Spitzenhöhe | 167 mm |
| Spitzenweite | 635 / 1.000 mm |
| Umlauf-Ø - über Bett - über Querschlitten - in der Kröpfung |
330 mm 210 mm 480 mm |
| Bettbreite | 205 mm |
| Schlitten / Support - Querschlittenweg - Oberschlittenweg |
135 mm 90 mm |
| Spindelbohrung | Ø 40 mm |
| Spindelaufnahme | DIN 55029 / D1–4 |
| Spindeldrehzahlen - 12 Stufen - stufenlos (VS) |
40 – 2.500 U/min 30 – 3.000 U/min |
| Reitstock - Kegel im Reitstock - Pinolen-Ø - Pinolenhub |
3 MK 42 mm 100 mm |
| Vorschübe - Längs - Quer |
0,03 – 2 mm/U 0,015 – 1 mm/U |
| Gewindevorschübe - Metrisch - Whitworth - Diametral - Modul |
0,2 - 14 Steigung in mm 2 - 56 Gänge auf 1' 8 - 56 Pitch/DPI 0,3 - 3,5 Modul |
| Antriebsleistung | 2,2 kW |
| Länge | 1.680 / 2.130 mm |
| Tiefe / Breite | 970 / 1.020 mm |
| Höhe | 1.400 / 1.450 mm |
| Gewicht | 710 / 790 kg |
Colchester Student (VS) 2500
- Maschinengenauigkeit nach DIN 8605
- 2-Achsen Digitalanzeige ACU-RITE® DRO 203
- montiert auf Spindelkasten – mehrfach justierbar - Präzisionsspindellagerung durch NSK® Kegelrollenlager
- patentierte Führungsbahnbeschichtung für maximale Langlebigkeit

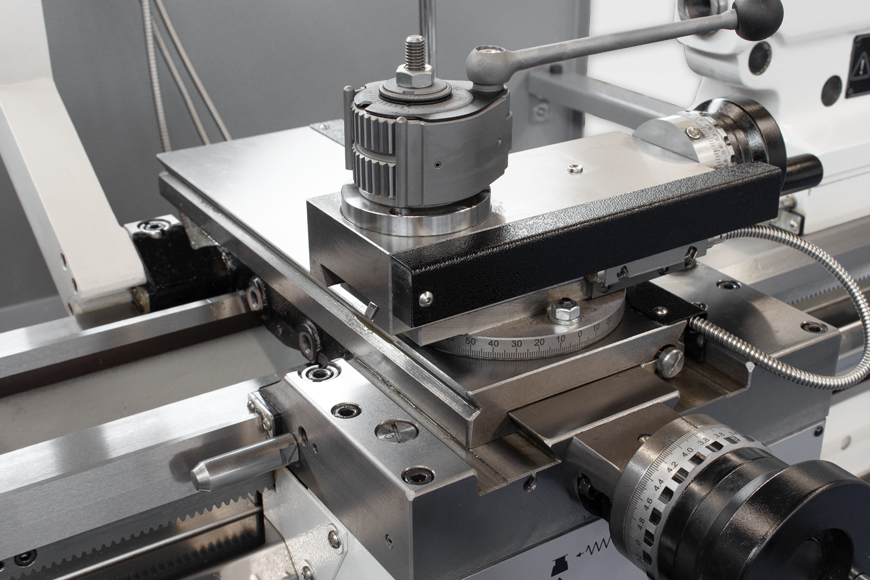

- Schnellwechsel-Stahlhalter MULTIFIX® Größe MA
- Maschinenhandrad auf der linken Seite am Schlosskasten / Support
- stufenlos verstellbare Spindeldrehzahl in 3 Drehzahlbereichen (Modell VS)
- manuell, schnell zuschaltbares Getriebe
- Späneauffangwanne mit Öffnungsklappe vorne
- verfahrbarer Stahlhalterschutz
- hintere Spritz- und Späneschutzwand
- Futterschutz
- Spindelabdeckung
- herausnehmbare Brücke
- Kühlmittelanlage
- Arbeitsraumbeleuchtung
- Gewindeuhr
- große mattverchromte Skalen
- Fußbremse mittels Bügel über die ganze Länge
- Maschinenfarben RAL 7016 und RAL 9003
- Maschine gemäß CE
- Maschinendokumentation / Deutsch - elektronisch
Colchester Student (VS) 2500
- 3-Achsen Digitalanzeige ACU-RITE® DRO 203
- montiert auf Spindelkasten – mehrfach justierbar - Hohlspindelanschlag Größe 5, Verstellbereich 38 – 48 mm
- 4-fach Revolverkopf PARAT® RD1
- Konischdrehvorrichtung
- 3-/4-Backen-Futter Ø 160 / 200 mm
- manuelles Spannzangenfutter für 5C-Spannzangen
- mitlaufende Körnerspitze MK3
- mitlaufende Lünette Ø 10 – 50 mm in Rollenausführung
- feststehende Lünette Ø 10 – 100 mm in Rollenausführung
- Einfach-Bettanschlag
- Mikrometeranschlag für Bett
- 5-fach Revolveranschlag
- Skalenring am Handrad am Schloßkasten
- Sonderlackierung
- zusätzliche Dokumentation in Papierform
