COLCHESTER MASTER VS 3250
Der Name COLCHESTER steht seit über 100 Jahren für Qualität, Präzision und Zuverlässigkeit bei konventionellen und zyklengesteuerten Drehmaschinen und genießt weltweit einen ausgezeichneten Ruf.
Die COLCHESTER MASTER knüpft hier an und ist eine wartungsarme Präzisions-Drehmaschinen, die sich durch ihre robuste Bauweise, die hervorragende Qualität der verwendeten Komponenten und den in der Praxis erprobten, vibrationsfreien Maschinenaufbau auszeichnet.
Der zuverlässige Maschinenaufbau mit hohen Sicherheitsstandards, ermöglicht einen hohen Wirkungsgrad und gleichbleibend niedrige Fertigungstoleranzen, auch wenn es mal "härter" wird.
COLCHESTER hat nicht umsonst einen ausgezeichneten Ruf als zuverlässiger Hersteller für Präzisionsdrehmaschinen weltweit.
Vielseitige und hochwertige Sonderausstattungen wie z.B. ACU-RITE® Digitalanzeigen, MULTIFIX® oder PARAT® Stahlhalter, PRATT BURNERD®, SCHUNK® oder BISON® Spannmittel und die schnelle Verfügbarkeit bei Ersatzteilen ergänzen die hohe Zuverlässigkeit von COLCHESTER Drehmaschinen und machen diese Drehmaschinen zur bevorzugten Auswahl für die Einzelteil- und Kleinserienfertigung im Werkzeug-, Formenbau und in Ausbildungsbetrieben.
- Maschinenhighlights
- Technische Daten
- Serienausstattung
- Sonderzubehör und Optionen
- Angebot anfordern
Colchester Master VS 3250
- Werkzeugmachergenauigkeit nach DIN 8605
- groß dimensioniertes Qualitäts-Gussbett
- hohe Steifigkeit
- optimale Vibrationsreduktion
- beste Drehergebnisse
- perfekte Spanabfuhr - Spindellagerung mit NSK® Kegelrollenlagern für hohe
- Rundlaufgenauigkeit
- Steifigkeit
- radiale und axiale Belastbarkeit
- Widerstandsfähigkeit
- Lebensdauer - Spindelbohrung von Ø 42 mm
- 3 Getriebestufen, stufenlos regelbar bis 3.250 U/min
- hohes Drehmoment
- hohe Spanleistungen - Spindelnase nach DIN 55029 (CAMLOCK) für schnellen und sicheren Spannmittelwechsel
- leicht verständliche, am Spindelstock angebrachte Drehzahl-, Gewinde- und Vorschubtabellen für alle gängigen Gewindearten
- mühelos, schnell und sicher schaltbare Spindeldrehzahlen durch ergonomisch angeordnete Bedienelemente an Spindelkasten und Support

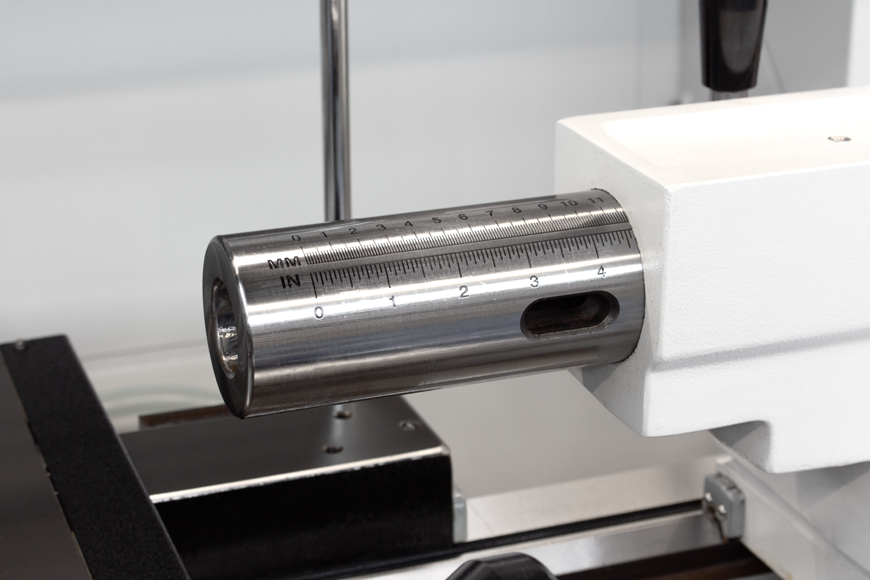

- robuster Maschinenreitstock mit Schnellspannvorrichtung
- Spezialbeschichtete, reibungsarme Schlittenführungen
- optimale Positioniergenauigkeit
- hohe Kraftaufnahme
- lange Lebensdauer - umfangreiches Sonderzubehör
Colchester Master VS 3250
| Spitzenhöhe | 170 mm |
| Spitzenweite | 650 mm |
| Umlauf-Ø - über Bett - über Querschlitten - in der Kröpfung |
350 mm 196 mm 535 mm |
| Bettbreite | 318 mm |
| Schlitten / Support - Querschlittenweg - Oberschlittenweg |
250 mm 100 mm |
| Spindelbohrung | Ø 42 mm |
| Spindelaufnahme | DIN 55029 / D1–4 |
| Spindeldrehzahlen - stufenlos |
20 – 3.250 U/min |
| Reitstock - Kegel im Reitstock - Pinolen-Ø - Pinolenhub |
4 MK 63 mm 145 mm |
| Vorschübe - Längs - Quer |
0,036 – 1,2 mm/U 0,018 – 0,6 mm/U |
| Gewindevorschübe - Metrisch - Whitworth - Diametral - Modul |
0,2 - 14 Steigung in mm 2 - 56 Gänge auf 1' 8 - 56 Pitch/DPI 0,2 - 3,5 Modul |
| Antriebsleistung | 7,5 kW |
| Länge | 2.030 mm |
| Tiefe / Breite | 1.350 mm |
| Höhe | 1.650 mm |
| Gewicht | 1.550 kg |
Colchester Master VS 3250
- Maschinengenauigkeit nach DIN 8605
- Präzisionsspindellagerung durch NSK® Kegelrollenlager
- patentierte Führungsbahnbeschichtung für maximale Langlebigkeit
- 2-Achsen Digitalanzeige ACU-RITE® DRO 300
- inkl. konstanter Schnittgeschwindigkeit - Schnellwechsel-Stahlhalter MULTIFIX® Größe MB
- Maschinenhandrad auf der rechten Seite am Schlosskasten / Support
- ergonomisches Design für optimale Performance
- stufenlos verstellbare Spindeldrehzahl in 3 Drehzahlbereichen
- Frequenzumrichter mit elektrischer Bremseinrichtung
- Späneschutz über die ganze Länge verfahrbar
- Späneauffangwanne nach vorn herausziehbar
- hintere Spritz- und Späneschutzwand
- Futterschutz
- Spindelabdeckung
- herausnehmbare Brücke
- Kühlmittelanlage
- Arbeitsraumbeleuchtung
- Gewindeuhr
- große mattverchromte Skalen
- Maschinenfarben RAL 7016 und RAL 9003
- Maschine gemäß CE
- Maschinendokumentation / Deutsch - elektronisch
Colchester Master VS 3250
- 3-Achsen Digitalanzeige ACU-RITE® DRO 300
- inkl. konstanter Schnittgeschwindigkeit - Hohlspindelanschlag Größe 5, Verstellbereich 38 – 48 mm
- 4-fach Revolverkopf PARAT® RD2
- Konischdrehvorrichtung
- 3-/4- Backen-Futter Ø 200 / 250 mm
- Planscheibe Ø 305 / 460 mm
- Acro-Grip-Spannzangenfutter für 5C-Spannzangen
- mitlaufende Körnerspitze MK4
- mitlaufende Lünette mit Bronze- oder Rolleneinsatz Ø 10 – 70 mm
- feststehende Lünette mit Rollen- oder Bronzeeinsätze Ø 10 – 150 mm
- Einfach-Bettanschlag
- Mikrometeranschlag für Bett
- 5-fach Revolveranschlag
- Skalenring am Handrad am Schloßkasten
- Sonderlackierung
- zusätzliche Dokumentation in Papierform
