JESSEY KNIGHT 1525 / 1550
Die Leit- und Zugspindeldrehmaschinen der JESSEY KNIGHT Serie, sind die idealen Präzisions-Drehmaschinen für die Ausbildung, die Werkstatt und die moderne Produktion. Die Maschinenbasis wird aus mehrfach spannungsfrei geglühtem MEEHANITE® Qualitätsguss gefertigt und verfügt über ein stark verripptes Maschinenbett mit einer Bettbreite von 318 mm. Diese Maschinenkonstruktion sorgt für minimale Vibrationen und höchste Laufruhe – auch bei hohen Drehzahlen und erhöhtem Spanvolumen.
Alle JESSEY® KNIGHT Präzisions-Drehmaschinen erfüllen die neuesten CE-Richtlinien, zertifiziert durch den TÜV-Nord und entsprechen der Werkzeugmachergenauigkeit nach DIN 8605 für Drehmaschinen mit erhöhter Präzision und dürfen in keiner anspruchsvollen Fertigung fehlen.
- Maschinenhighlights
- Technische Daten
- Serienausstattung
- Sonderzubehör und Optionen
- Angebot anfordern
Jessey Knight 1525 / 1550
Maschinenaufbau
- verwindungssteifes, spannungsfrei geglühtes, mehrfach verripptes Maschinenbett aus MEEHANITE® Qualitätsguss für minimale Vibrationen und höchste Laufruhe – auch bei hohen Anforderungen
- Rechteck- und Prismen-Maschinenführungen gewährleisten eine exakte und dauerhafte Positioniergenauigkeit über die gesamte Bettlänge
- nach 50 Rockwell (HRC) induktionsgehärtete und feingeschliffene Führungsbahnen – ausgelegt für Langlebigkeit
Spindelaufbau
- der Spindelstock ist äußerst robust gefertigt und aufwendig konstruiert um auch hohe Zerspanungsanforderungen dauerhaft zu erfüllen
- Spindellagerung erfolgt über NSK® Präzisions-Kegelrollenlager für die kombinierte Aufnahme radial und axial wirkender Spindelbelastungen
- präzisionsgelagerte Hauptarbeitsspindel mit Ölumlaufschmierung und 54 mm Spindelbohrung
- sämtliche Zahnräder sind gehärtet und präzisionsgeschliffen für dauerhafte Fertigungsqualität über Jahre
Getriebe- und Vorschubaufbau
- das Maschinengetriebe wurde in einem geschlossenen Getriebekasten eingepasst, gelagert und läuft im kompletten Ölbad für bestmögliche Reibungs- und Geräuschreduktion
- 16-fach gut abgestufte Hauptspindeldrehzahlen mit breitem Drehzahlband von 25 – 2.000 U/min
Schlosskasten
- ergonomisch angeordnete Bedienelemente zum einfachen Wechseln von Längs- und Quervorschub durch Druck- und Zugstößel für ein ermüdungsfreies Arbeiten
- Hauptmaschinenhandrad für Bettschlitten, kann am Schlosskasten wahlweise links oder rechts geliefert werden
- die Zahnräder im Schlosskasten sind gehärtet und laufen komplett im Ölbad
- ein spezieller Mechanismus verhindert das gleichzeitige Einschalten der Vorschub- und Gewindeschneidfunktion
- durch elektronische Endschalter am Maschinenbett wird ein Überfahren des Supports verhindert
Sonstiges
- Universal-NORTON-Kasten zum Schneiden der meisten metrischen Whitworth-Modul und DP-Gewinde über einfachste Umschaltung mittels Nortonschwinge
- Vorschubgetriebe mit serienmäßiger Überlastsicherung

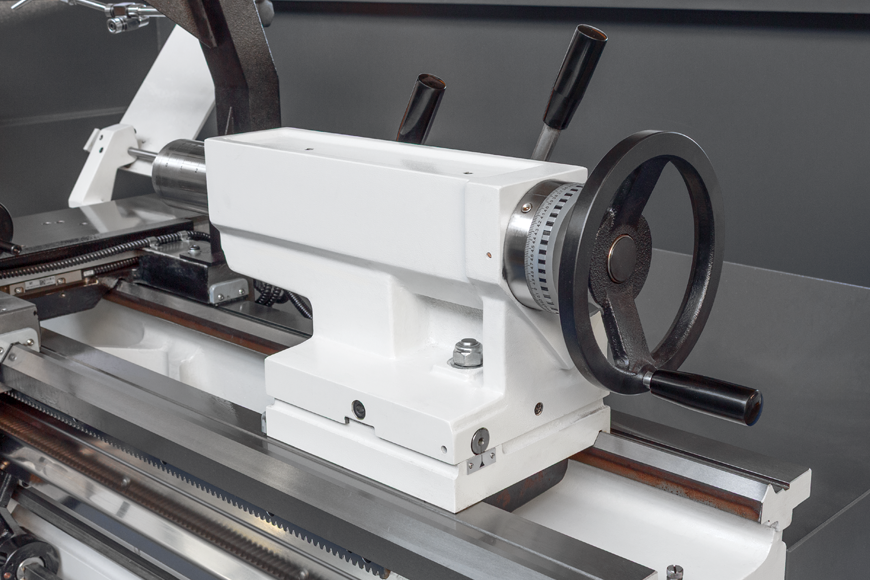

- großzügig dimensionierter, verschiebbarer Maschinenreitstock mit einer Pinolenaufnahme MK 5, 63 mm Pinolen-Ø und einem Pinolenhub von 145 mm auf separater Führungsbahn mit Schnellspannung
- eine nach vorne herausziehbare Spänewanne erleichtert die Reinigung und die Entnahme der Späne
- Energiemanagement eGREEN+ serienmäßig bei allen JESSEY Maschinen
- umfangreiches Sonderzubehör wie z.B. Digitalanzeige, Dreibackenfutter, Lünetten, Schnellwechselstahlhalter usw.
Jessey Knight 1525 / 1550
| Spitzenhöhe | 195 mm |
| Spitzenweite | 650 / 1.250 mm |
| Umlauf-Ø - über Bett - über Querschlitten - in der Kröpfung |
400 mm 246 mm 585 mm |
| Bettbreite | 318 mm |
| Schlitten / Support - Querschlittenweg - Oberschlittenweg |
250 mm 100 mm |
| Spindelbohrung | Ø 54 mm |
| Spindelaufnahme | DIN 55029 / D1-6 |
| Spindeldrehzahlen - 16 Stufen |
25 – 2.000 U/min |
| Reitstock - Kegel im Reitstock - Pinolen-Ø - in der Kröpfung |
5 MK 63 mm 145 mm |
| Vorschübe - Längs - Quer |
0,036 – 2,4 mm/U 0,018 – 1,2 mm/U |
| Gewindevorschübe - Metrisch - Whitworth - Diametral - Modul |
(51) 0,2 – 14 Steigung in mm (56) 2 – 56 Gänge auf 1' (20) 8 – 56 Pitch/DPI (20) 0,2 – 3,5 Modul |
| Antriebsleistung | 7,5 kW |
| Länge | 2.080 / 2.660 mm |
| Tiefe / Breite | 1.270 mm |
| Höhe | 1.230 mm |
| Gewicht | 1.350 / 1.500 kg |
Jessey Knight 1525 / 1550
- Maschinengenauigkeit nach DIN 8605
- Maschinenhandrad am Support / Schlosskasten auf der linken Seite
- Elektromagnetbremse
- herausnehmbare Bettbrücke
- Impulsschalter für Hauptspindel
- Energiemanagement eGREEN+ Auto-Stop Funktion
- Überlastsicherung für Vorschubgetriebe
- Späneauffangwanne nach vorne herausziehbar
- Kühlmittelanlage
- Schnellwechselstahlhalter DICKSON® mit 6 Einsätzen
- Reduzierhülse für Hauptspindel
- LED-Arbeitsraumbeleuchtung
- Futterflansch
- Spindelabdeckung
- Gewindeuhr
- Fußpedal mit Bremse
- große mattverchromte Skalen
- hinterer Späneschutz
- elektrisch verriegelter Futterschutz
- Späneschutz über die ganze Länge verfahrbar
- Satz Aufstellelemente
- Maschine gemäß CE
- Maschinendokumentation / Deutsch - elektronisch
Jessey Knight 1525 / 1550
- 3-Achsen Digitalanzeige FAGOR® INNOVA 30i T
inkl. linearem FAGOR® Maßstäben mit Sperrluft und Schutzklasse nach IP64 mit einer Genauigkeit von 0,005 mm und einer Auflösung von 0,01 mm - Hohlspindelanschlag Größe 6, Verstellbereich 46 – 58 mm
- Schnellwechselstahlhalter MULTIFIX® Größe MB
- 3-/4-Backen-Futter Ø 200 mm
- weiche Monoblockbacken
- Planscheibe Ø 315 mm
- Konischdrehvorrichtung
- mitlaufende Körnerspitze MK 4
- mitlaufende Lünette Ø 10 – 80 mm
- feststehende Lünette Ø 20 – 155 mm
- Mikrometeranschlag für Bett
- Maschinenhandrad auf der rechten Seite am Schlosskasten / Support
- Sonderlackierung
- zusätzliche Dokumentation in Papierform
