HACO OPTIFORM
HACO hat mit der OPTIFORM eine völlig neue Generation von Kompakt-Abkantpressen entwickelt. Basierend auf über 60 Jahren Erfahrung in Blechlösungen vereint die Maschine innovative Technik mit benutzerfreundlichem Design.
Egal, ob Sie Ihre erste CNC-Abkantpresse anschaffen oder Ihre Kapazitäten erweitern möchten: OPTIFORM bietet maximale Leistung bei minimaler Komplexität. Die Maschine ist für Effizienz konzipiert – nicht nur in der Produktion, sondern auch bei Installation, Wartung und täglichem Einsatz.
- INTUITIVE STEUERUNG: Das EASYBEND-Bedienpanel setzt mit PC-basierter Hardware Maßstäbe in Präzision und Geschwindigkeit. Es berechnet optimale Biegeprogramme in Echtzeit.
- MODERNES DESIGN: Die kompakte, leichte Bauweise mit hochfestem Stahlrahmen spart Platz, ohne auf Stabilität zu verzichten. Ergonomische Features, vereinfachet Bedienung und Wartung.
- NEUER HINTERANSCHLAG: Der motorisierte Hinteranschlag verkürzt die Positionierzeit erheblich und steigert so die Produktivität. Seine Anschlagfinger verfügen über drei Kontaktflächen, um eine breite Palette von Geometrien aufzunehmen und gleichzeitig eine stabile und genaue Positionierung zu gewährleisten. Außerdem ist er einfach zu warten, zu pflegen und einzustellen.
Maximale Leistung bei minimaler Komplexität
- OPTIFORM: Serienmäßig mit 2-Achsen-Hinteranschlag (X-R) und manueller Tischbombierung.
- OPTIFORM Plus: Serienmäßig mit 4-Achsen Hinteranschlag (X-R-Z1-Z2) und CNC-gesteuerter Tischbombierung für zusätzliche Präzision und Flexibilität.
Die HACO OPTIFORM ist in 2 Ausführungen erhältlich und sofort einsatzbereit.
- Technische Daten
- Serienausstattung / Highlights
- Sonderzubehör und Optionen
- CNC-Steuerung
- Angebot anfordern
Haco Optiform
| Druckleistung | 150 / 250 t |
| Abkantlänge | 3.100 / 4.100 mm |
| Ständerdurchgang | 2.600 / 3.100 mm |
| Hublänge | 200 mm |
| Einbauhöhe * | 480 mm |
| Tischhöhe | 850 / 900 mm |
| Ständerausladung | 400 mm |
| Verfahrwege - X-Achse - Geschwindigkeit - R-Achse - Geschwindigkeit |
600 mm 400 mm/sek 200 mm 62,5 mm/sek |
| Geschwindigkeiten - Vorlauf - Biege - Rückzug |
130 – 180 mm/sek 8 – 10 mm/sek 85 – 125 mm/sek |
| Antriebsleistung | 15 / 18,5 kW |
| Länge | 3.795 / 4.770 mm |
| Tiefe / Breite | 1.855 / 2.080 mm |
| Höhe | 2.545 / 2.850 mm |
| Gewicht | 8.300 / 14.000 kg |
* Einbauhöhe ohne Werkzeug.
Haco Optiform
- HACO® EASYBEND-2D MT Grafiksteuerung mit 18-Zoll Display
- automatische Biegefolgeberechnung
- Kollisionserkennung
- Programmgenerierung - schneller Hinteranschlag (X- / R-Achse) mit Kugelumlaufspindeln
- zusätzliche Z1- und Z2-Achse bei OPTIFORM Plus
- Anschlagfinger mit 3 Anschlagpunkten
- Tischbombierung
- manuell (OPTIFORM)
- CNC-gesteuert (OPTIFORM Plus) - 'European Standard' Oberwerkzeugaufnahme mit manueller Schnellspannklemmung
- Zwischenstücke mit 100 mm
- DSP Sicherheitssystem
- dreidimensionales Laser-Schutzfeld
- optimale Überwachung des Gefahrenbereichs - automatisches Ausschalten des Hauptmotors nach voreingestelltem Timer
- Fußpedal zur einfachen und sicheren Bedienung
- Maschine gemäß CE
- Maschinendokumentation / Deutsch - elektronisch
Haco Optiform
- HACOBEND Pro 2D Teilekonstruktion
- einfache 2D-Profilkonstruktion
- parametrische Konstruktion
- importieren von flachen DXF-Dateien mit Layer-Filterung - kompletter Satz Werkzeuge VOLZ / EUROSTAMP (ES)
- inkl. Phosphatierung
- gehärteter und geteilter Rehfußstempel
- Matrizenhalter U-60 mm

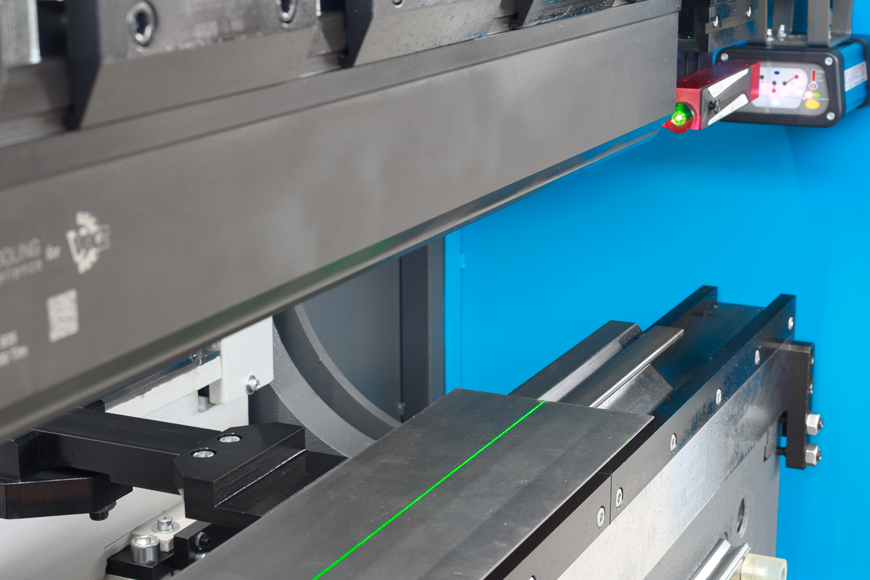

- gehärtete 4-fach Multi-V-Matrize mit 16, 22, 35 und 50 mm Öffnung - B-Light Laser – erzeugt einen Laserstrahl mit hoher Sichtbarkeit auf dem zu biegenden Werkstück um die Biegelinie zum Simulieren
- 2 Stück wegklappbare Auflegearme für Linearführung (Länge 430 mm)
- klimatisierter Schaltschrank
- zusätzliche Dokumentation in Papierform
HACO® EASYBEND-2D MT – Die komfortable 2D-Einstiegssteuerung
Die EASYBEND-2D ist eine Mehrachsensteuerung, ausgelegt für die einfachere, schnellere und zuverlässigere Produktion der Abkantpressen. Dank der benutzerfreundlichen Schnittstelle ist die Programmierung einer Abkantpresse nicht länger kompliziert.
Mit einem umfangreichen Speicher für Programme, Material- und Werkzeugbibliotheken ist diese Steuerung ideal für die Produktion vieler verschiedener Serien.
Die EASYBEND-2D bietet schnelle grafische Programmierung von 2D-Produkten. Die automatische Biegefolgesuche mit automatischer Hinteranschlageinstellung gewährleistet einen minimalen Zeitaufwand von der Zeichnung bis zum Produkt. Hinzu kommt die integrierte Kollisionserkennung. Man erhält am Ende eine perfekte Ausführung des programmierten Produkts.
Werkzeugverwaltung
- Die Genauigkeit der EASYBEND-2D wird dank der umfangreichen Bearbeitungsmöglichkeiten der Maschinenwerkzeugausstattung erreicht. Die detaillierte grafische Simulation des Tool-Editors zeigt eine klare Übersicht bei einem der wichtigsten Aspekte bei Biegeproduktionen: das Werkzeug.
Grafische Programmierung
- Mit den einfachen und intuitiven Zeichenmethoden wird ein Teil nur in Sekunden gezeichnet. Die grafische Unterstützung stellt sicher, dass keine Fehler mehr während des Werkstückentwurfes gemacht werden.
- Die EASYBEND-2D ist dann in der Lage, eine Biegefolge für das gezeichnete Teil zu erzeugen. Dies geschieht automatisch, wobei die Möglichkeit eines manuellen Eingriffs erhalten bleibt.
Programmverwaltung
- Werkstückprogramme können auf der Festplatte gespeichert, kopiert, verschoben, umbenannt und gelöscht werden. Es ist aber auch möglich, Programme über USB-Speicher oder Netzwerk zu laden.
Steuerungshighlights und Funktionen
- 18-Zoll MultiTouch-Display
- WIN10 IoT-Betriebssystem
- Automatisches oder manuelles Biegen
- Unbegrenzte Anzahl von Programmen
- Grafische 2D-Programmierung
- Mehrfach-Zeichenmethoden
- Biegefolgebildung in Echtzeit
- Automatische Einstellung des Hinteranschlags
- Werkzeugbibliothek (30 Ober- / 30 Unterwerkzeuge)
- Materialbibliothek (30 Materialien)
- USB-Unterstützung
- Mehrsprachenunterstützung
- Netzwerk- + Offline-Funktionen
- Ferndiagnose
- Anzeigeeinheit metrisch oder Zoll
HACO® EASYBEND-2D MT Premium-Grafiksteuerung
Automatische Biegefolgeberechnung, Kollisionserkennung und -überwachung sowie Programmgenerierung.
HACOBEND Pro 2D Teilekonstruktion als Option lieferbar!
