HACO SYNCHROMASTER
HACO Abkantpressen sind das Ergebnis langjähriger Erfahrung, Tradition und ausgezeichneten Maschinendesigns. HACO ist einer der wenigen europäischen Hersteller der seine Maschinen noch 100% in Europa fertigen lässt. Die erstklassige Maschinenqualität, die Zuverlässigkeit und der weltweit exzellente Ruf von HACO sprechen für sich.
Die HACO SYNCHROMASTER ist die Entry-Level Abkantpresse mit hervorragender Biegewinkelgenauigkeit und intuitiver 2D-EASYBEND Bedienersteuerung.
Die moderne HACO SYNCHROMASTER mit automatischer Biegefolgenberechnung, Kollisionserkennung und Programmgenerierung ermöglicht eine schnelle Einarbeitung und zuverlässige Produktion von Anfang an.
- Technische Daten
- Serienausstattung / Highlights
- Sonderzubehör und Optionen
- CNC-Steuerung
- Angebot anfordern
Haco Synchromaster
| Druckleistung | 75 – 400 t |
| Abkantlänge | 2.100 – 6.000 mm |
| Ständerdurchgang | 1.600 – 5.050 mm |
| Hublänge - bis 250 t - ab 320 t |
270 mm 420 mm |
| Einbauhöhe * - bis 250 t - ab 320 t |
520 mm 620 mm |
| Tischhöhe | 895 – 1.095 mm |
| Ständerausladung | 400 mm |
| Verfahrwege - X-Achse - Geschwindigkeit - R-Achse - Geschwindigkeit |
800 mm 400 mm/sek 250 mm 100 mm/sek |
| Geschwindigkeiten - Vorlauf - Biege - Rückzug |
90 – 200 mm/sek 7 – 10 mm/sek 60 – 125 mm/sek |
| Antriebsleistung | 11 – 37,5 kW |
| Länge | 2.500 – 6.400 mm |
| Tiefe / Breite | 1.500 – 2.270 mm |
| Höhe | 2.900 – 3.950 mm |
| Gewicht | 5.600 – 32.500 kg |
* Einbauhöhe ohne Werkzeug.
Haco Synchromaster
- HACO® EASYBEND-2D MT Grafiksteuerung mit 18-Zoll Display
- automatische Biegefolgeberechnung
- Kollisionserkennung

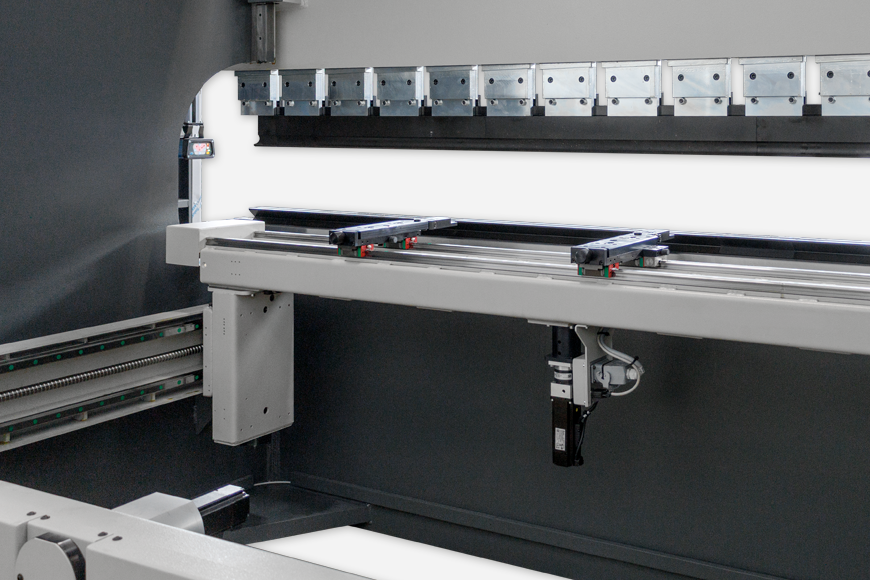

- Programmgenerierung - schneller Hinteranschlag (X- / R-Achse) mit Kugelumlaufspindeln
- CNC-gesteuerte Tischbombierung
- 'European Standard' Oberwerkzeugaufnahme mit manueller Schnellspannklemmung
- Nut im Tisch für B-Werkzeuge
- DSP Sicherheitssystem
- dreidimensionales Laser-Schutzfeld
- optimale Überwachung des Gefahrenbereichs - automatisches Ausschalten des Hauptmotors nach voreingestelltem Timer
- Fußpedal zur einfachen und sicheren Bedienung
- Maschine gemäß CE
- Maschinendokumentation / Deutsch - elektronisch
Haco Synchromaster
- HACOBEND Pro 2D Teilekonstruktion
- einfache 2D-Profilkonstruktion
- parametrische Konstruktion
- importieren von flachen DXF-Dateien mit Layer-Filterung - HACOBEND Pro 3D Teilekonstruktion
- einfache 2D-Profilkonstruktion
- parametrische Konstruktion
- importieren von externen 3D-Teildateiformaten
- importieren von flachen DXF-Dateien mit Layer-Filterung
- integriertes CAD für die Konstruktion von 3D-Teilen
- Abwicklungskonfigurationsbibliothek mit verschiedenen Biegearten, Eckausklinkungen, Aussparungen und Verbindungsarten - kompletter Satz Werkzeuge AMADA / PROMECAM®:
- gehärteter und geteilter Rehfußstempel
- Matrizenhalter U-60 mm
- 4-fach Multi-V-Matrize mit 16, 22, 35 und 50 mm Öffnung - kompletter Satz Werkzeuge VOLZ AMADA / PROMECAM® inkl. Phosphatierung:
- gehärteter und geteilter Rehfußstempel
- Matrizenhalter U-60 mm
- gehärtete 4-fach Multi-V-Matrize mit 16, 22, 35 und 50 mm Öffnung - B-Light Laser – erzeugt einen Laserstrahl mit hoher Sichtbarkeit auf dem zu biegenden Werkstück um die Biegelinie zum Simulieren
- zusätzlicher Anschlagfinger, manuell verschiebbar
- zusätzliche Z1- und Z2-Achse
- manuelle Werkzeugklemmung ROL 200 Klemmung vorne und hinten
- pneumatische Werkzeugklemmung ROL 200 Klemmung vorne und hinten inkl. Druckluftbooster
- verlängerter Tisch als Ablage für die Auflegearme 1.000 mm
- vorderer Auflegearm mit Skala sowie 4 Vorderanschlägen, davon 2 mit Mikrometereinstellung
- 2 Stück Auflegearme für Linearführungen
- zusätzlicher Auflegearm für Linearführungen
- extra Schrauben zum Spannen kurzer Matrizen
- Kunststoffeinsätze zur Schnellspannklemmung
- 2. Fußpedal
- klimatisierter Schaltschrank
- Ölkühler
- zusätzlicher Not-Aus-Schalter
- zusätzliche Dokumentation in Papierform
HACO® EASYBEND-2D MT – Die komfortable 2D-Einstiegssteuerung
Die EASYBEND-2D ist eine Mehrachsensteuerung, ausgelegt für die einfachere, schnellere und zuverlässigere Produktion der Abkantpressen. Dank der benutzerfreundlichen Schnittstelle ist die Programmierung einer Abkantpresse nicht länger kompliziert.
Mit einem umfangreichen Speicher für Programme, Material- und Werkzeugbibliotheken ist diese Steuerung ideal für die Produktion vieler verschiedener Serien.
Die EASYBEND-2D bietet schnelle grafische Programmierung von 2D-Produkten. Die automatische Biegefolgesuche mit automatischer Hinteranschlageinstellung gewährleistet einen minimalen Zeitaufwand von der Zeichnung bis zum Produkt. Hinzu kommt die integrierte Kollisionserkennung. Man erhält am Ende eine perfekte Ausführung des programmierten Produkts.
Werkzeugverwaltung
- Die Genauigkeit der EASYBEND-2D wird dank der umfangreichen Bearbeitungsmöglichkeiten der Maschinenwerkzeugausstattung erreicht. Die detaillierte grafische Simulation des Tool-Editors zeigt eine klare Übersicht bei einem der wichtigsten Aspekte bei Biegeproduktionen: das Werkzeug.
Grafische Programmierung
- Mit den einfachen und intuitiven Zeichenmethoden wird ein Teil nur in Sekunden gezeichnet. Die grafische Unterstützung stellt sicher, dass keine Fehler mehr während des Werkstückentwurfes gemacht werden.
- Die EASYBEND-2D ist dann in der Lage, eine Biegefolge für das gezeichnete Teil zu erzeugen. Dies geschieht automatisch, wobei die Möglichkeit eines manuellen Eingriffs erhalten bleibt.
Programmverwaltung
- Werkstückprogramme können auf der Festplatte gespeichert, kopiert, verschoben, umbenannt und gelöscht werden. Es ist aber auch möglich, Programme über USB-Speicher oder Netzwerk zu laden.
Steuerungshighlights und Funktionen
- 18-Zoll MultiTouch-Display
- WIN10 IoT-Betriebssystem
- Automatisches oder manuelles Biegen
- Unbegrenzte Anzahl von Programmen
- Grafische 2D-Programmierung
- Mehrfach-Zeichenmethoden
- Biegefolgebildung in Echtzeit
- Automatische Einstellung des Hinteranschlags
- Werkzeugbibliothek (30 Ober- / 30 Unterwerkzeuge)
- Materialbibliothek (30 Materialien)
- USB-Unterstützung
- Mehrsprachenunterstützung
- Netzwerk- + Offline-Funktionen
- Ferndiagnose
- Anzeigeeinheit metrisch oder Zoll
HACO® EASYBEND-2D MT Premium-Grafiksteuerung
Automatische Biegefolgeberechnung, Kollisionserkennung und -überwachung sowie Programmgenerierung.
HACOBEND Pro 2D / 3D Teilekonstruktion als Option lieferbar!
