CNC-Zyklendrehmaschinen

Harrison Alpha 1350 XS

Maschinenbett

• Alle HARRISON ALPHA und COLCHESTER MULTITURN Maschinenbetten bestehen aus hochqualitativem, stark verripptem Qualitätsguss und garantieren so maximale Steifigkeit und optimale Späneabfuhr.
• Zusätzlich werden alle Maschinenbetten und Gleitbahnen gehärtet und anschließend feingeschliffen, um jederzeit einen hochpräzisen Parallellauf zu garantieren für eine exzellente Oberflächengüte und Präzision bei gleichzeitig geringen Stückkosten sicherzustellen.

Maschinenantrieb / Getriebe

• Die neue HARRISON ALPHA und COLCHESTER MULTITURN Drehmaschinenbaureihen verfügen über optimierte Spindelmotoren mit mehr Leistung und höherem Drehmoment in allen Getriebestufen.
• Im unteren Drehzahlbereich ist das Drehmoment nun bis zu 76% höher und ermöglicht so erstklassige Schnittleistungen bei geringen Drehzahlen.
• Alle HARRISON ALPHA und COLCHESTER MULTITURN Drehmaschinen sind mit einem elektronischen gesteuerten 3-Stufen-Getriebe aufgerüstet, wobei immer die optimale Getriebestufe von der Steuerung automatisch angewählt wird um ein hohes Drehmoment im gesamten Drehzahlband zu garantieren.

Bedienfeld / Steuerungspult

• Für ein Maximum an Bedienerfreundlichkeit und Effizienz befindet sich das neu gestaltete Bedienpult direkt in Sichtlinie zum Schneidwerkzeug.
• Die 2 manuellen Handräder sind ergonomisch angeordnet und verfügen über die bewährte, einstellbare Rasterung.
• Die komplette Bedienerkonsole ist frei, über die gesamte Länge verfahrbar und kann, für einfach verschoben werden, um ein komfortables Be- und Entladen zu ermöglichen.

Spindelstock

• In die Konstruktion und Entwicklung aller HARRISON ALPHA und COLCHESTER MULTITURN Modelle fließen zum einen hochwertige Komponenten, wie NSK® Spindellager sowie zum anderen die Erfahrungen und das Wissen der Spezialisten der 600 Group (u.a. COLCHESTER / HARRISON und PRATT BURNERD® Spannsysteme) ein.
• Das gemeinsame Entwicklungsprogramm stellt sicher, dass alle HARRISON ALPHA und COLCHESTER MULTITURN Zyklendrehmaschinen die modernste Spindellagerung und die modernsten Spannmittel erhalten. So werden höchste Spindeldrehzahlen bei gleichzeitig maximaler Spannsicherheit garantiert.

Harrison Alpha 1350 XS

• Maschinengenauigkeit nach DIN 8605
• CNC-Zyklensteuerungen
  - FANUC® 0i TF mit Manual Guide i und AlphaLink (Modell ALPHA)
  - SIEMENS® SINUMERIK 828D inkl. ShopTurn (Modell MULTITURN)
• 3-Getriebestufen mit elektronischer Umschaltung und einem gesamten Drehzahlbereich von 1 bis max. 3.500 U/min
• moderne, leistungsstarke AC-Motoren
• Schnellwechselstahlhalter MULTIFIX Größe MB
• Prismen-Maschinenführungen und Präzisions-Kugelumlaufspindeln
• automatisches Zentralschmiersystem für Führungsbahnen und Kugelumlaufspindel
• verschiebbares Bedienpanel mit Monitor und Tastatur
• 2 elektronische Handräder für X-und Z-Achse sowie tragbarem MPG Handrad

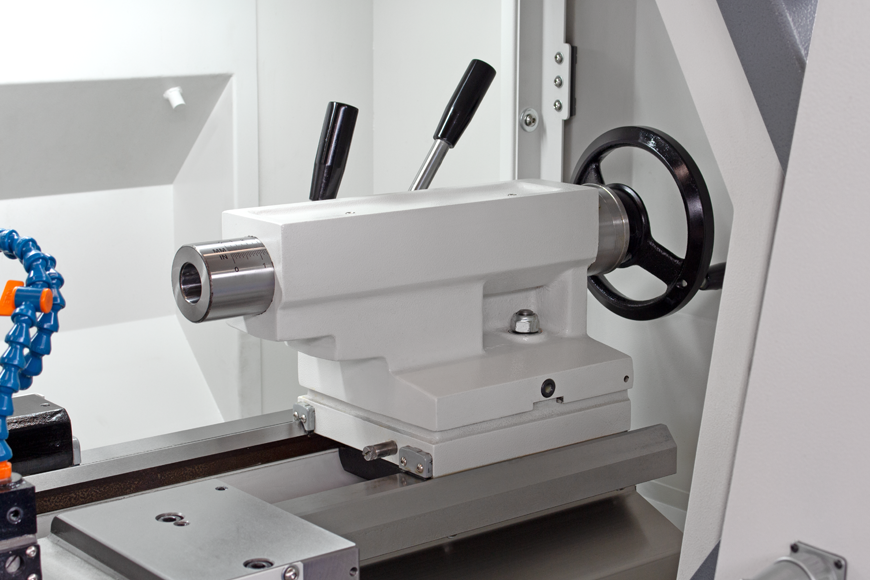

• manueller Maschinenreitstock
• Sicherheits-Maschinenvollverkleidung mit zwei groß dimensionierten Schiebetüren und Sichtfenstern
• nach vorne herausziehbare Spänewanne
• Arbeitsraumbeleuchtung
• Satz Ausrichtelemente
• Maschinenfarben RAL 7016 und RAL 9003
• Maschine gemäß CE
• Maschinendokumentation / Deutsch - elektronisch

Harrison Alpha 1350 XS

• 4-fach Revolverkopf PARAT® RD2
• 8-fach Werkzeugrevolver VDI 30
• Hochleistungs-Kühlmittelpumpe
• 3-Backenfutter Ø 200 mm
• 4-Backen Planscheibe Ø 250 mm
• hydraulisches 3-Backenfutter Ø 170 mm
• Fußschalterbetätigung für hydraulisches Futter
• mitlaufende Lünetten mit Rolleneinsatz Ø 10 – 100 mm
• feststehende Lünetten mit Rolleneinsatz Ø 10 – 160 mm
• Späneförderer mit seitlichem oder rückwärtigem Auswurf (die serienmäßige Spänewanne entfällt)
• Ölabscheider
• Pflegesystem BIOBALANCE® für Kühlschmierstoffe
• MISCEO® vollelektronisches Mischgerät für Kühlschmierstoffe
• LTA® Filtrationssysteme
• HandlingTech® ecoZ - kompakte und flexible Automatisierung
• CAD/CAM Software
• zusätzliche Dokumentation in Papierform
