VOLZ FUS 32-SERVO

Made in Germany

Die über 800 Mal verkaufte (u.a. an BMW, Continental und ABUS) und erfolgreiche FUS 32 ist die Basis für die neue VOLZ FUS 32-SERVO aus Deutschland.

Die neue Universal-Werkzeugfräsmaschine VOLZ FUS 32-SERVO wurde komplett von VOLZ weiterentwickelt und im Detail verbessert. Sie erfüllt die am Markt gestiegenen Kundenanforderungen an eine universelle Werkzeugfräsmaschine der neuesten Generation und überzeugt durch ihre Vielseitigkeit und diversen Produkteigenschaften – Qualität und Flexibilität - Made in Germany!

Das überarbeitete Maschinenkonzept mit hochwertigen Maschinenkomponenten aus Deutschland gewährleistet unter anderem eine herausragende Stabilität sowie eine erhöhte Maschinengenauigkeit (nach DIN 8615). Dies macht die Werkzeugfräsmaschine VOLZ FUS 32-SERVO zum unerlässlichen Allrounder für sämtliche Aufgaben in Ausbildung, Werkstatt und Produktion vom Werkzeug- bis zum Formenbau.

Maschinenhighlights
Technische Daten
Serienausstattung
Sonderzubehör und Optionen
Angebot anfordern

Volz Fus 32-Servo

Werkzeugfräsmaschine nach DIN 8615 und in Vereinbarung der Schlesinger-Norm
hochwertige Maschinenkomponenten "Made in Germany"
sämtliche Hauptkomponenten wie Maschinenbasis, Ständer, Ausleger, Arbeitstisch und Vertikal-Fräskopf aus spannungsfrei geglühtem MEEHANITE® Qualitätsguss, teilweise mehrfach verrippt für beste Stabilität und Produktionsgenauigkeit von Anfang an
Arbeitstisch- und Vertikal-Aufspannflächen sind gehärtet und präzisions-feingeschliffen für eine erhöhte Belastbarkeit, eine lange Lebensdauer und eine exakt, plane Auflagefläche für Spannmittel und Werkstück
kraftvoller Direktantrieb, ohne Riemen und ohne Drehmomentverlust mit einem leistungsstarken Qualitätsmotor mit 3 KW Arbeitsleistung
die hochwertigen Vertikal- und Horizontal-Frässpindeln werden in Qualitäts-Kugellagern aufgenommen für hohe Genauigkeiten

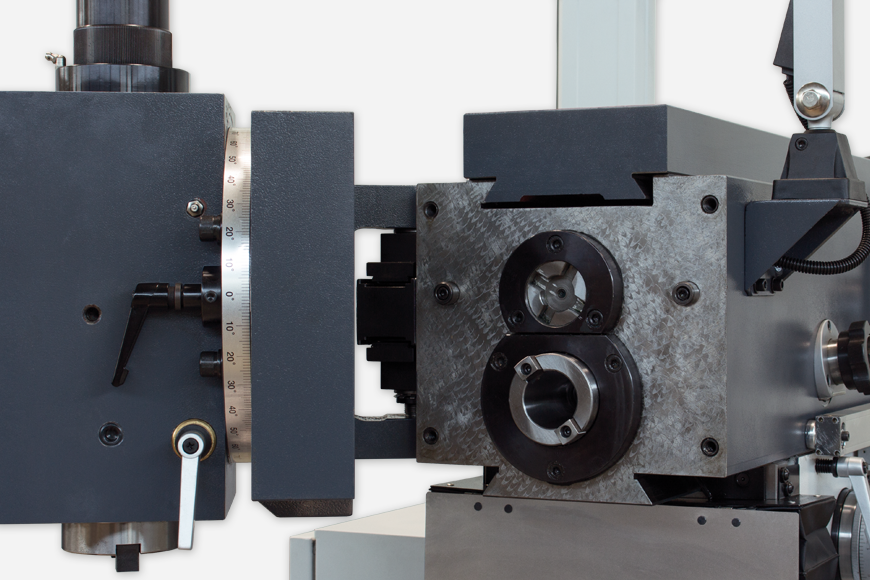

Vertikal-Fräskopf mit Spindelaufnahme ISO 40 / DIN 2080, manueller Werkzeugklemmung, 95 mm Pinolenhub und beidseitig um 90° schwenkbar

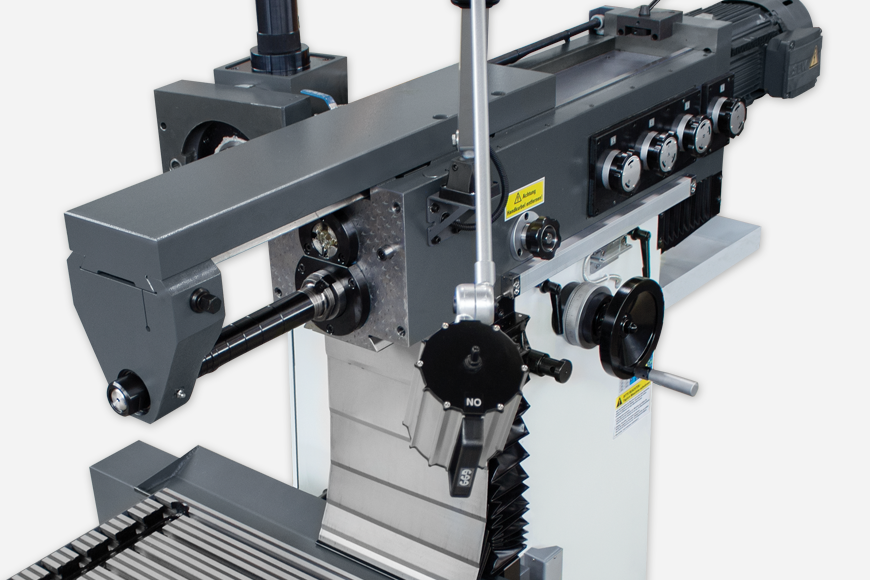

Horizontalspindel ISO 40 / DIN 2080 mit serienmäßigem Gegenhalter für Horizontalfräsarbeiten
36-stufiges Drehzahlgetriebe bis 3.600 U/min mit präzisionsgeschliffenen Qualitätszahnrädern im Ölbad
automatische Intervall-Zentralschmierung für eine perfekte Schmierung aller wichtiger Tragflächen und eine garantierte lange Lebensdauer
stufenlos regelbare Vorschübe über Servo-Direktantriebe und einem Vorschub von 10 – 1.200 mm/min
Eilgänge in X-, Y- und Z-Achse mit 2.400 mm/min inkl. Ausbildungsmodus
spielfreie Präzisions-Kugelumlaufspindeln für kraftvolle Bewegungen in allen Achsen und hervorragende Ergebnisse beim Gleich- und Gegenlauffräsen in X- und Y-Achse
alle Führungsbahnen sind gehärtet, feingeschliffen und zusätzlich Spezialbeschichtet für gleichmäßige Achsenbewegungen
Motorbremse mit Überlastsicherung – für schnellen und sicheren Spindelstopp
Führungsbahnen mit Lamellenschutz (teilweise Edelstahl) für X- und Z-Achse
mechanische Sicherheits-Handräder mit Skalenring in allen Achsen für eine bewährte, intuitive Bedienung
großzügig dimensionierte Späne- und Kühlmittelauffangwanne, über den gesamten Maschinenarbeitsbereich, für einen optimalen und sauberen Schutz
Tank für integriertes Kühlmittelsystem platzsparend im Maschinenfuß mit mehrfach geteilter Abdeckung für eine einfache Komplettreinigung
3-fach verstellbarer Spindelschutz mit Sicherheits-Mikroschaltern und Gasdruckdämpfer für Vertikal- und Horizontalarbeiten
LED-Arbeitsbeleuchtung, mehrfach einstellbar

Volz Fus 32-Servo

Tischgröße - horizontal - vertikal	950 x 450 mm 1.050 x 320 mm
T-Nuten horizontal - Anzahl - Breite - Abstand	7 Stück 14 mm 63 mm
T-Nuten vertikal - Anzahl - Breite - Abstand	5 Stück 14 mm 63 mm
max. Tischbelastung	350 kg
Verfahrwege - Längsweg (X) - Querweg (Y) - Vertikalweg (Z)	560 mm 320 mm 400 mm
Spindelaufnahme	DIN 2080 / ISO 40
Spindeldrehzahlen - 36 Stufen	25 – 3.600 U/min
Fräskopf - Drehbereich - Pinolenhub - Rundlaufgenauigkeit	+/- 90° 95 mm 0,005 mm
Abstand - Spindel / Tisch - H-Spindel / Tisch	50 – 450 mm min. 163 mm
Eilgang (X/Y/Z)	2.400 mm/min
Vorschub (X/Y/Z)	10 – 1.200 mm/min
Antriebsleistung - Hauptmotor - Vorschubmotor	3 kW 0,75 – 1 kW
Länge	1.800 mm
Tiefe / Breite	1.500 mm
Höhe	1.780 mm
Gewicht	1.650 kg

Volz Fus 32-Servo

3-Achsen Digitalanzeigen
- FAGOR® INNOVA 30i
- FAGOR® INNOVA 400i
- HEIDENHAIN® ND 5023
Maschinengenauigkeit nach DIN 8615
Direktantriebe, ohne Riemen, mit kraftvollem 3 kW Antriebsmotor von SEW-EURODRIVE®
sämtliche Maschinenkomponenten aus MEEHANITE® Qualitätsguss
in allen Achsen:
- Eilgänge bis 2.400 mm/min
- spielfreie, Präzisions-Kugelumlaufspindeln
- stufenlos regelbare Vorschübe mit Servo-Direktantrieben
- mechanische Sicherheitshandräder
- Motorbremse mit Überlastsicherung
präzisionsgeschliffene Qualitäts-Zahnräder im Ölbad
SKF® Qualitätskugellager in Getriebe, Vertikal- und Horizontalspindel sowie in weiteren Hauptmaschinenkomponenten
Lamellenschutz (teilweise Edelstahl) in X-/Z-Achse
3-fach verstellbarer Spindelschutz mit Sicherheitsmikroschaltern und Gasdruckdämpfer für Vertikal- und Horizontalarbeiten
sämtliche Führungsbahnen gehärtet, geschliffen und TURCITE-B® beschichtet
automatische Intervall-Zentralschmierung mit SKF-VOGEL® Schmierpumpe
Vertikal-Fräskopf, beidseitig schwenkbar bis +/-90°
seitliches RITTAL® Tragarmsystem mit großem Schwenkbereich bis vor dem Arbeitstisch
RITTAL® Bedienpanel mit 45° Neigungs- und 180° Schwenkbereich
Horizontalspindel mit serienmäßigem Gegenlager / Gegenhalter
Kühlmitteleinrichtung mit Füllstandanzeige mit kraftvoller BRINKMANN® Kühlmittelpumpe, Tankinhalt (im Maschinenfuß): 25 l
Maschine gemäß CE
Maschinendokumentation / Deutsch - elektronisch

Volz Fus 32-Servo

Spindelschutzschirm aus Stahlrohr inkl. Sicherheitsscheibe Ø 600 mm
Universal-Kipp-Schwenktisch 800 x 450 mm
Parallelunterlagen-Satz im Holzständer - 24 Paare
Maschinenschraubstock mechanisch mit Drehteller, Backenbreite 130 mm
Aufspannsatz für T-Nutentische
hydraulische Schraubstöcke
Drehplatte Hydraulikschraubstock
RITTAL® Tragarm mit RITTAL® Bedienpanel oberhalb der Maschine zum beidseitigen Arbeiten
Tisch-Vollumhausung XL mit zwei seitlichen Türen
Späne- und Spritzschutzverkleidung für Arbeitstisch
Umrüstsatz für Vertikal-Fräskopf auf DIN 69871
pneumatische Werkzeugklemmung
Spannzangenfutter ER 25 inkl. Spannzangensatz, Ø 2 – 16 mm
Horizontal-Fräsdorne Ø 22 / 27 / 32 mm kurze Ausführung
Sonderlackierung
zusätzliche Dokumentation in Papierform
