CAZENEUVE ID-MAX 600
Die ID-MAX 600 ist eine hochmoderne Schrägbettdrehmaschine des französischen Unternehmens CAZENEUVE, das für seine langlebigen und präzisen Werkzeugmaschinen bekannt ist.
Diese Maschine wurde entwickelt, um den anspruchsvollen Anforderungen der heutigen Fertigungsindustrie gerecht zu werden und zeichnet sich durch ihre technische Raffinesse und Vielseitigkeit aus.
Die ID-MAX 600 von CAZENEUVE repräsentiert das Beste in der modernen Drehtechnologie. Mit ihrer fortschrittlichen Schrägbettkonstruktion, leistungsstarken Antriebssystemen, hochpräzisen Linearführungen und benutzerfreundlichen OPTIMAX³ Steuerung bietet diese Maschine eine exzellente Lösung für komplexe und anspruchsvolle Bearbeitungsaufgaben. Sie ist eine wertvolle Investition für Unternehmen, die höchste Präzision und Effizienz in der Fertigung anstreben.
- Maschinenhighlights
- Technische Daten
- Serienausstattung
- Sonderzubehör und Optionen
- Angebot anfordern
Cazeneuve ID-Max 600

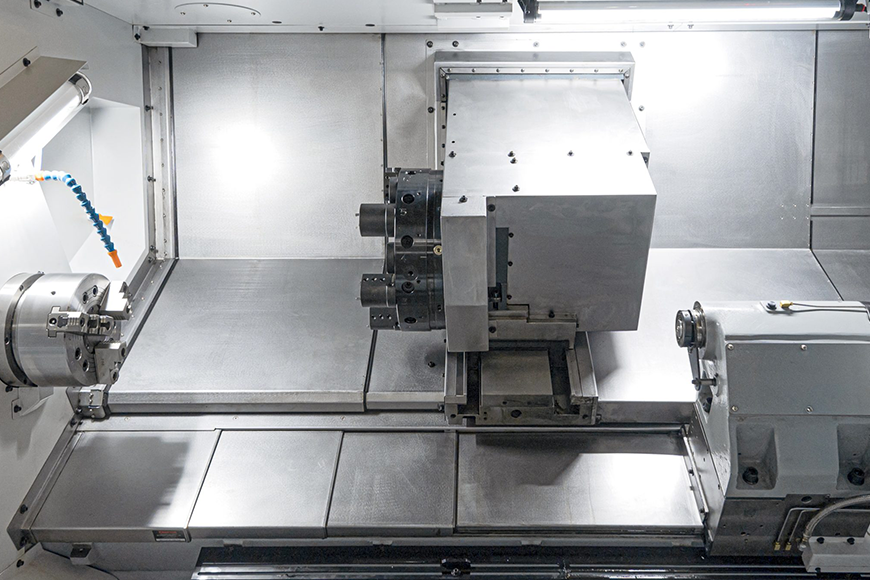

- Schrägbettkonstruktion - Die Schrägbettbauweise der ID-MAX 600 sorgt für eine optimale Stabilität und Steifigkeit während des Bearbeitungsprozesses. Die geneigte Anordnung des Maschinenbetts erleichtert den Abfluss von Spänen und Kühlmittel, wodurch die Bearbeitungseffizienz erhöht und die Wärmeentwicklung minimiert wird. Diese Konstruktion trägt auch zur Verbesserung der Werkzeugstandzeit bei.
- Leistungsstarker Spindelantrieb - Die ID-MAX 600 ist mit einem leistungsstarken Spindelantrieb ausgestattet, der hohe Drehzahlen und ein hohes Drehmoment bietet.
- Dies ermöglicht die Bearbeitung einer Vielzahl von Materialien, einschließlich schwer zerspanbarer Legierungen wie z.B. Titan. Die Spindel ist präzise gelagert und bietet eine ausgezeichnete Rundlaufgenauigkeit, was zu einer höheren Oberflächengüte der Werkstücke führt.
- Moderne OPTIMAX³ Steuerung - Die Maschine verfügt über eine fortschrittliche OPTIMAX³ CNC-Steuerung auf SIEMENS® ONE Basis (wahlweise auch nur mit SIEMENS SINUMERIK ONE lieferbar) die eine einfache Programmierung und Bedienung ermöglicht.
- Die benutzerfreundliche Schnittstelle und die leistungsfähige Software unterstützen komplexe Bearbeitungszyklen und sorgen für eine hohe Produktivität. Die OPTIMAX³ ermöglicht auch die Integration von Automatisierungslösungen, was die Effizienz weiter steigert.
- Hochpräzise Linearführungen - Die ID-MAX 600 ist mit hochpräzisen Linearführungen ausgestattet, die eine reibungslose Bewegung der Werkzeugschlitten gewährleisten.
- Diese Führungen sind mit einem speziellen Schmierstoffsystem versehen, das den Verschleiß minimiert und die Lebensdauer der Maschine verlängert. Die hohe Präzision der Linearführungen trägt maßgeblich zur Erreichung enger Toleranzen bei der Werkstückbearbeitung bei.

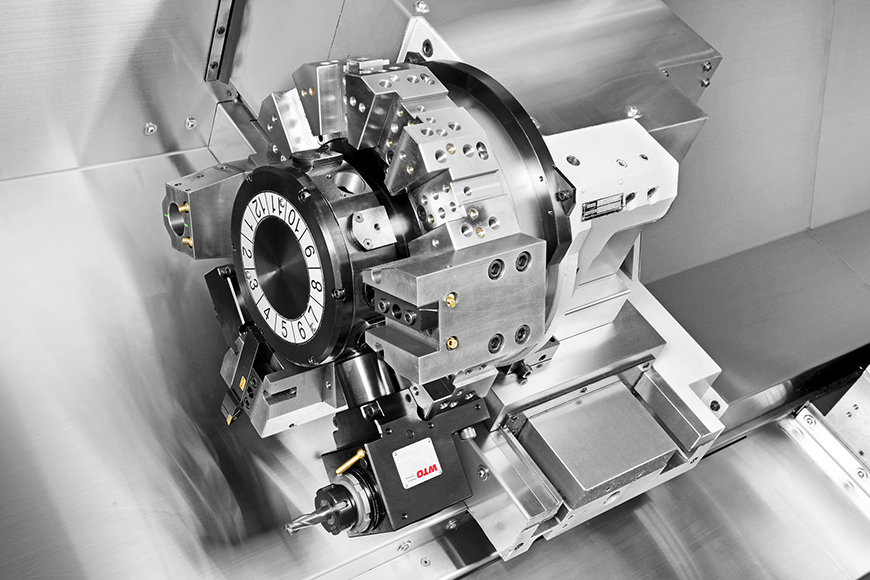

- Flexibles Werkzeugwechselsystem - Die ID-MAX 600 ist mit einem flexiblen Werkzeugwechselsystem ausgestattet, das den schnellen Wechsel von Werkzeugen ermöglicht.
- Dies reduziert die Nebenzeiten und erhöht die Gesamtproduktivität. Das Werkzeugmagazin kann eine Vielzahl von Werkzeugen aufnehmen, sodass unterschiedliche Bearbeitungsoperationen ohne Unterbrechung durchgeführt werden können.
- Robuste Konstruktion - Die gesamte ID-MAX 600 ist robust und langlebig konstruiert. Hochwertige Materialien und eine sorgfältige Verarbeitung sorgen für eine lange Lebensdauer und eine hohe Zuverlässigkeit. Die massive Bauweise minimiert Vibrationen und verbessert die Bearbeitungsgenauigkeit.
Cazeneuve ID-Max 600
| Drehlänge | 700 – 1.600 mm |
| Dreh-Ø | 500 mm |
| Umlauf-Ø - über Bett - über Querschlitten |
612 mm 388 mm |
| Hydraulikfutter - Futter Ø - max. Stangendurchlass |
250 mm 75 mm |
| Spindelbohrung - Serie - Option |
Ø 86 mm Ø 101 / 116 mm |
| Spindelaufnahme - Serie - Option |
DIN 55026 / A2-8 DIN 55026 / A2-11 |
| Spindeldrehzahlen | 3.500 U/min |
| AC-Spindelmotor | 22/72 kW |
| X-Achse - Verfahrweg - Eilgang |
300 mm 20 m/min |
| Z-Achse - Verfahrweg - Eilgang |
750 – 1.650 mm 20 m/min |
| Reitstock - Verfahrweg - Pinolenaufnahme - Pinolen-Ø - Pinolenhub (hydraulisch) |
540 – 1.440 mm 5 MK 85 mm 120 mm |
| Länge | 3.650 – 5.230 mm |
| Tiefe / Breite | 2.100 – 2.300 mm |
| Höhe | 2.280 – 2.380 mm |
| Gewicht | 5.500 – 10.500 kg |
Cazeneuve ID-Max 600
- Maschinengenauigkeit nach DIN 8606
- CNC-Steuerung OPTIMAX³
- auf Basis der SIEMENS® SINUMERIK ONE CNC-Steuerung
- 19" LCD Multi-Touch-Display
- mit intuitiver Bedienoberfläche
- ergonomisches Bedienpanel
- grafische 3D Simulation
- 2 elektronische Handräder - SIEMENS SINUMERIK ONE inkl. ShopTurn Oberfläche
- 15" LCD-Touch-Bildschirm
- vordefinierte Dreh-und Fräszyklen
- grafische 3D Simulation
- 2 elektronische Handräder - 12-fach VDI 40 Werkzeugrevolver mit 2 Haltern Typ B1

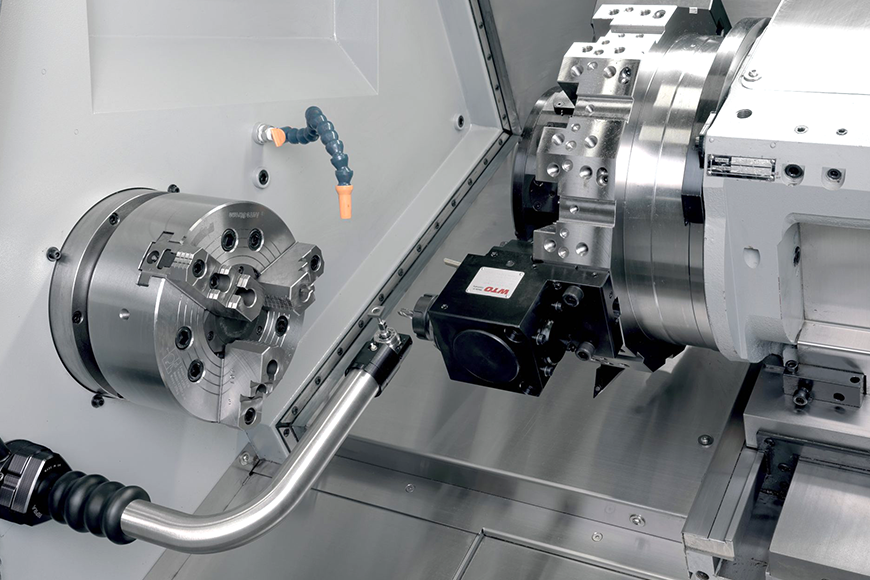

- hydraulisches 3-Backen Futter Ø 250 mm

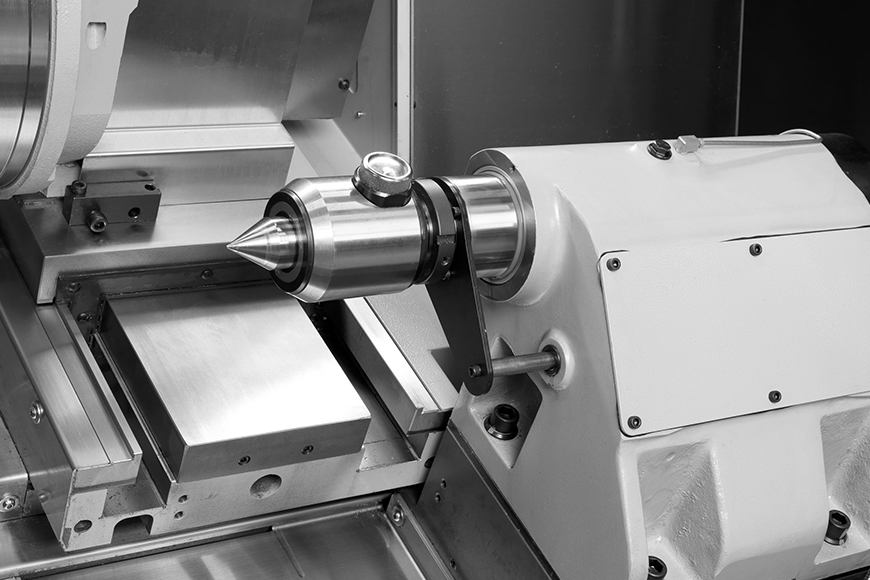

- hydraulischer Reitstock
- Maschinenvollverkleidung mit Sichtfenster
- Späneförderer
- Kühlmittelanlage
- Kühlmittel-Sprühpistole
- Arbeitsraumbeleuchtung
- Maschine gemäß CE
- Maschinendokumentation / Deutsch - elektronisch
Cazeneuve ID-Max 600
- Spindelbohrung Ø 101 mm mit Spindelaufnahme A2-8 inkl. hydraulischem 3-Backen Futter Ø 300 mm und Stangendurchlaß Ø 90 mm
- Spindelbohrung Ø 116 mm mit Spindelaufnahme A2-11 inkl. hydraulischem 3-Backen Futter Ø 380 mm und Stangendurchlaß Ø 105 mm
- 2-Gang Getriebe für höheres Drehmoment bei niedriger Geschwindigkeit
- Druckspannzangenfutter inkl. Spannzangensatz A2-8 Ø 4 – 60 mm
- 12-fach BOT-Werkzeugrevolver mit Servomotor inkl. 2 Werkzeughalter
- Stangengreifer VDI 40 Ø 10 – 63 mm
- 12-fach BMT 65 Revolver mit C-Achse und hydraulischer Bremse inkl. 2 festen Haltern
- 12-fach VDI 40 Revolver mit angetriebenen Werkzeugen inkl. C-Achse und hydraulischer Bremse
- diverse Werkzeughalter lieferbar
- mitlaufende Körnerspitze MK 5 Präzisionsausführung
- Kurzstangenlader IEMCA KID 80+ für Material-Ø von 5 - 80 mm
- Kurzstangenlader IEMCA MAESTRO 80/32M für Material-Ø von 10 - 80 mm
- Vorbereitung für Stangenlader Code M
- Kleinteile-Bandförderer für den einfachen Abtransport kleiner Drehteile
- Kleinteilefänger komfortables Auffangen kleiner Drehteile
- automatische Tür für eine komfortable und sichere Türnutzung
- manuell abnehmbarer RENISHAW® HPRA Messtaster
- Ölabscheider für Kühlmittel
- Ölnebelabscheider
- Pflegesystem BIOBALANCE® für Kühlschmierstoffe
- HAMMA® Testkoffer EXKLUSIV für Messungen von Kühlschmierstoff
- MISCEO® EXKLUSIV vollelektronisches Mischgerät für Kühlschmierstoffe
- LTA® Filtrationssysteme
- HALTER® BASIC Pro 12 Beladeroboter
- HALTER® Rasterplatten von 10 – 135 mm
- HALTER® Wendestation für zweiseitige Bearbeitung
- Präzisions-Nulleinstellgerät für Z-Achse mit optischer Anzeige
- Sonderlackierung
- Wechselmöglichkeit von OPTIMAX³ zu SIEMENS ShopTurn Oberfläche
- diverse Softwarepakete für OPTIMAX³
- Spindeldrehzahl mit Intervallanpassung für OPTIMAX³
- Nutstoßzyklen für OPTIMAX³ für das Räumen und Stoßen von Innen- und Außenprofilen
- gesicherter Bandschleif-Modus für OPTIMAX³ zum Handschleifen direkt am eingespannten Werkstück
- zusätzliche Dokumentation in Papierform
