CAZENEUVE ID-MAX 900
Die ID-MAX 900 von CAZENEUVE ist die neueste und leistungsstärkste Schrägbettdrehmaschine in der ID-MAX-Serie.
Diese Maschine wurde entwickelt, um den höchsten Anforderungen in der modernen Fertigung gerecht zu werden und bietet eine Reihe von innovativen Technologien und Konstruktionsmerkmalen, die sie besonders effizient und präzise machen.
Die ID-MAX 900 Schrägbettdrehmaschine von CAZENEUVE setzt neue Maßstäbe in der modernen Zerspanungstechnologie.
Mit ihrer fortschrittlichen Schrägbettkonstruktion, leistungsstarken Spindelantrieben, präzisen Linearführungen und einer benutzerfreundlichen CNC-Steuerung bietet sie eine herausragende Kombination aus Präzision, Effizienz und Vielseitigkeit. Diese Maschine ist der ideale Partner für Unternehmen, die höchste Anforderungen an ihre Fertigung stellen.
- Maschinenhighlights
- Technische Daten
- Serienausstattung
- Sonderzubehör und Optionen
- Angebot anfordern
Cazeneuve ID-Max 900
- Erweiterte Schrägbettkonstruktion - Die Schrägbettkonstruktion der ID-MAX 900 bietet maximale Stabilität und Steifigkeit, um selbst bei intensiven Zerspanungsaufgaben präzise Ergebnisse zu erzielen.
- Der geneigte Maschinenkörper fördert die effiziente Spanabfuhr und verbessert den Kühlmittelfluss, was die Wärmeentwicklung reduziert und die Lebensdauer der Werkzeuge erhöht.
- Leistungsstarker und präziser Spindelantrieb - Mit einem hochmodernen Spindelantrieb ausgestattet, erreicht die ID-MAX 900 hohe Drehzahlen und bietet ein extrem hohes Drehmoment.
- Dies ermöglicht die Bearbeitung einer breiten Palette von Materialien, einschließlich schwer zerspanbarer Legierungen und hochfester Werkstoffe. Die hochpräzise Spindellagerung gewährleistet eine ausgezeichnete Rundlaufgenauigkeit für erstklassige Oberflächenqualitäten.
- Moderne OPTIMAX³ CNC-Steuerung - Die ID-MAX 900 verfügt über eine hochentwickelte OPTIMAX³ CNC-Steuerung auf SIEMENS® ONE Basis (wahlweise auch nur mit SIEMENS SINUMERIK ONE lieferbar), die umfangreiche Programmiermöglichkeiten und eine benutzerfreundliche Bedienung bietet.
- Die Funktionen der OPTIMAX³ Steuerung wie adaptivem Vorschubmanagement, automatischer Werkzeugkompensation und Echtzeitüberwachung der Bearbeitungsprozesse wird die Produktivität maximiert und die Flexibilität der Maschine erhöht.
- Ultrapräzise Linearführungen - Die ID-MAX 900 ist mit hochpräzisen Linearführungen ausgestattet, die eine exakte Bewegung der Werkzeugschlitten ermöglichen.
- Diese Führungen sind mit einem integrierten Schmiersystem versehen, das den Wartungsaufwand minimiert und die Lebensdauer der Maschine verlängert. Die hohe Präzision der Linearführungen ist entscheidend für die Einhaltung engster Toleranzen bei der Werkstückbearbeitung.

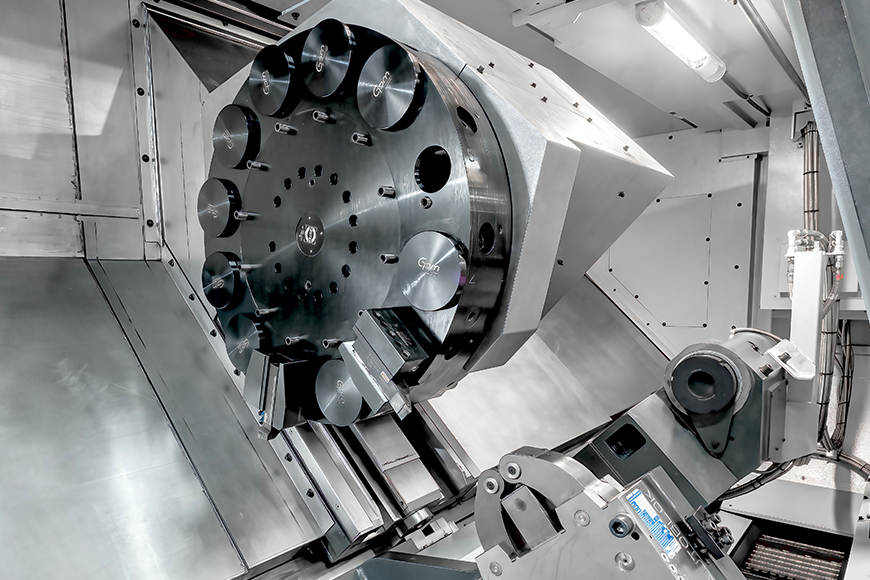

- Effizientes und vielseitiges Werkzeugwechselsystem – Das Werkzeugwechselsystem der ID-MAX 900 ist auf Geschwindigkeit und Flexibilität ausgelegt. Der Revolverkopf kann Werkzeuge aufnehmen und ermöglicht schnelle Werkzeugwechsel, was die Rüstzeiten minimiert und die Gesamtproduktivität erhöht. Dies ist besonders vorteilhaft in Produktionsumgebungen mit häufig wechselnden Bearbeitungsanforderungen.
- Massive und vibrationsdämpfende Konstruktion - Die ID-MAX 900 zeichnet sich durch eine besonders robuste Bauweise aus. Die Verwendung hochwertiger Materialien und eine sorgfältige Verarbeitung sorgen für eine hohe Steifigkeit und eine effektive Dämpfung von Vibrationen. Dies garantiert eine konstante Bearbeitungsqualität, selbst bei anspruchsvollsten Zerspanungsaufgaben.
Cazeneuve ID-Max 900
| Drehlänge | 1.380 – 4.980 mm |
| Dreh-Ø | 700 mm |
| Umlauf-Ø - über Bett - über Querschlitten |
900 mm 745 mm |
| Hydraulikfutter - Futter Ø - max. Stangendurchlass |
380 mm 115 mm |
| Spindelbohrung - Serie - Option |
Ø 131 mm Ø 166 mm |
| Spindelaufnahme - Serie - Option |
DIN 55026 / A2-11 DIN 55026 / A2-15 |
| Spindeldrehzahlen | 2.000 U/min |
| AC-Spindelmotor | 37/95 kW |
| X-Achse - Verfahrweg - Eilgang |
380 mm 20 m/min |
| Z-Achse - Verfahrweg - Eilgang |
1.500 – 5.100 mm 24 m/min |
| Reitstock - Verfahrweg - Pinolenaufnahme - Pinolen-Ø - Pinolenhub (hydraulisch) |
1.350 – 4.950 mm 6 MK 160 mm 150 mm |
| Länge | 5.700 – 9.900 mm |
| Tiefe / Breite | 2.200 – 2.800 mm |
| Höhe | 2.300 – 2.700 mm |
| Gewicht | 7.000 – 12.000 kg |
Cazeneuve ID-Max 900
- Maschinengenauigkeit nach DIN 8607
- CNC-Steuerung OPTIMAX³
- auf Basis der SIEMENS® SINUMERIK ONE
- 19" LCD Multi-Touch-Display
- mit intuitiver Bedienoberfläche
- ergonomisches Bedienpanel
- grafische 3D Simulation
- 2 elektronische Handräder - SIEMENS SINUMERIK ONE inkl. ShopTurn Oberfläche
- 15" LCD-Touch-Bildschirm
- vordefinierte Dreh-und Fräszyklen
- grafische 3D Simulation
- 2 elektronische Handräder - 12-fach BOT Automatik-Werkzeugrevolver mit 2 Haltern

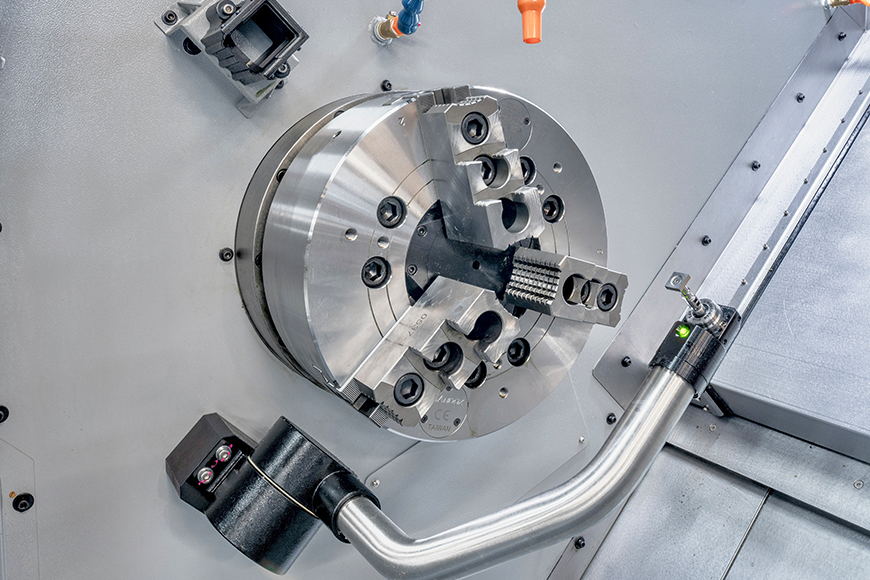

- hydraulisches 3-Backen Futter Ø 380 mm
- programmierbarer, hydraulischer Reitstock
- Maschinenvollverkleidung mit Sichtfenster
- Späneförderer
- Kühlmittelanlage
- Kühlmittel-Sprühpistole
- Arbeitsraumbeleuchtung
- Maschine gemäß CE
- Maschinendokumentation / Deutsch - elektronisch
Cazeneuve ID-Max 900
- Spindelbohrung Ø 166 mm mit Spindelaufnahme A2-15 inkl. hydraulischem 3-Backen Futter Ø 510 mm und Stangendurchlaß Ø 185 mm
- 12-fach BMT 85 Revolver mit angetriebenen Werkzeugen inkl. C-Achse hydraulischer Bremse
- diverse Werkzeughalter lieferbar
- automatische Tür für eine komfortable und sichere Türnutzung
- Kurzstangenlader IEMCA KID 80+ für Material-Ø von 5 - 80 mm
- Kurzstangenlader IEMCA MAESTRO 80/32M für Material-Ø von 10 - 80 mm
- Vorbereitung für Stangenlader Code M
- manuell abnehmbarer RENISHAW® HPRA Messtaster
- Ölabscheider für Kühlmittel
- Ölnebelabscheider
- Pflegesystem BIOBALANCE® für Kühlschmierstoffe
- HAMMA® Testkoffer EXKLUSIV für Messungen von Kühlschmierstoff
- MISCEO® EXKLUSIV vollelektronisches Mischgerät für Kühlschmierstoffe
- LTA® Filtrationssysteme
- HALTER® BASIC Pro 12 Beladeroboter
- HALTER® Rasterplatten von 10 – 135 mm
- HALTER® Wendestation für zweiseitige Bearbeitung
- Sonderlackierung
- Wechselmöglichkeit von OPTIMAX³ zu SIEMENS ShopTurn Oberfläche
- diverse Softwarepakete für OPTIMAX³
- Spindeldrehzahl mit Intervallanpassung für OPTIMAX³
- Nutstoßzyklen für OPTIMAX³ für das Räumen und Stoßen von Innen- und Außenprofilen
- gesicherter Bandschleif-Modus für OPTIMAX³ zum Handschleifen direkt am eingespannten Werkstück
- zusätzliche Dokumentation in Papierform
