CAZENEUVE ID-MAX 700
Die ID-MAX 700 von CAZENEUVE ist eine erstklassige Schrägbettdrehmaschine, die für höchste Ansprüche in der Zerspanungstechnologie entwickelt wurde. Diese Maschine kombiniert modernste Technologien mit einer soliden Bauweise, um Präzision, Effizienz und Vielseitigkeit in der Fertigung zu gewährleisten.
Die ID-MAX 700 Schrägbettdrehmaschine von CAZENEUVE ist eine hochmoderne Lösung für anspruchsvolle Zerspanungsaufgaben. Mit ihrer fortschrittlichen Konstruktion, leistungsstarken Antrieben, präzisen Linearführungen und intuitiven OPTIMAX³ CNC-Steuerung bietet sie eine hervorragende Kombination aus Präzision, Effizienz und Vielseitigkeit.
Diese Maschine ist eine erstklassige Wahl für Unternehmen, die höchste Anforderungen an die Bearbeitungsqualität und Produktivität stellen.
- Maschinenhighlights
- Technische Daten
- Serienausstattung
- Sonderzubehör und Optionen
- Angebot anfordern
Cazeneuve ID-Max 700
- Schrägbettkonstruktion - Die Schrägbettkonstruktion der ID-MAX 700 ist darauf ausgelegt, optimale Stabilität und Steifigkeit während des Bearbeitungsprozesses zu bieten.
- Durch die geneigte Anordnung des Bettes wird der Abtransport von Spänen erleichtert und der Kühlmittelfluss verbessert. Dies führt zu einer längeren Werkzeugstandzeit und einer höheren Oberflächengüte der Werkstücke.

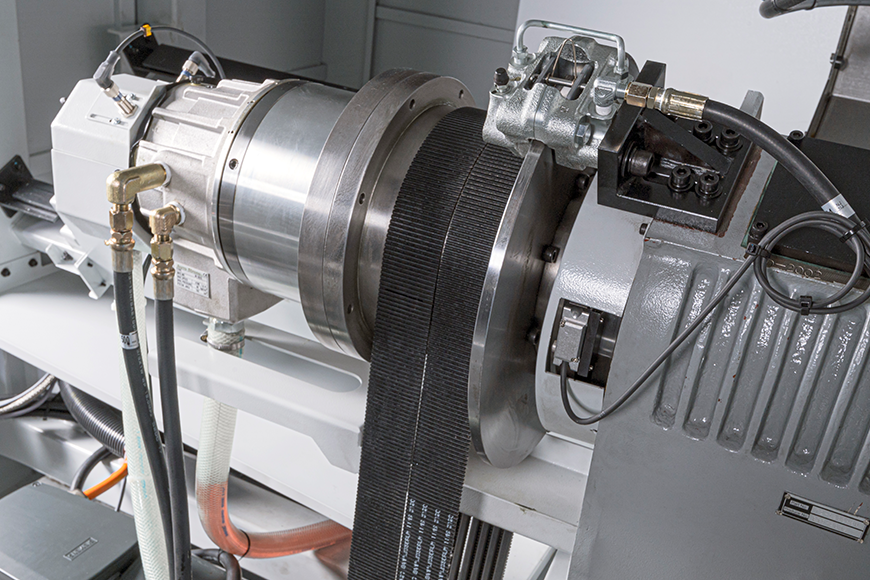

- Leistungsstarker Spindelantrieb - Ausgestattet mit einem leistungsstarken Spindelantrieb, erreicht die ID-MAX 700 hohe Drehzahlen und bietet ein hohes Drehmoment.
- Dies ermöglicht die effiziente Bearbeitung einer Vielzahl von Materialien, einschließlich hochfester Legierungen und schwer zerspanbarer Werkstoffe. Die präzise Lagerung der Spindel gewährleistet eine exzellente Rundlaufgenauigkeit, was zu einer besseren Oberflächenqualität führt.
- Moderne OPTIMAX³ CNC-Steuerung - Die Maschine ist mit einer fortschrittlichen OPTIMAX³ CNC-Steuerung auf SIEMENS® ONE Basis (wahlweise auch nur mit SIEMENS SINUMERIK lieferbar) ausgestattet, die eine intuitive Programmierung und Bedienung ermöglicht.
- Die OPTIMAX³ Steuerung bietet umfangreiche Funktionen wie adaptives Vorschubmanagement, automatische Werkzeugkompensation und Echtzeitüberwachung der Bearbeitungsprozesse. Diese Funktionen tragen zur Steigerung der Produktivität und Flexibilität der Maschine bei.
- Präzisionslinearführungen - Die ID-MAX 700 verfügt über hochpräzise Linearführungen, die eine exakte Positionierung der Werkzeugschlitten sicherstellen.
- Diese Führungen sind mit einem integrierten Schmiersystem ausgestattet, das den Wartungsaufwand reduziert und die Lebensdauer der Maschine verlängert. Die hohe Präzision der Linearführungen ist entscheidend für die Einhaltung enger Toleranzen bei der Werkstückbearbeitung.

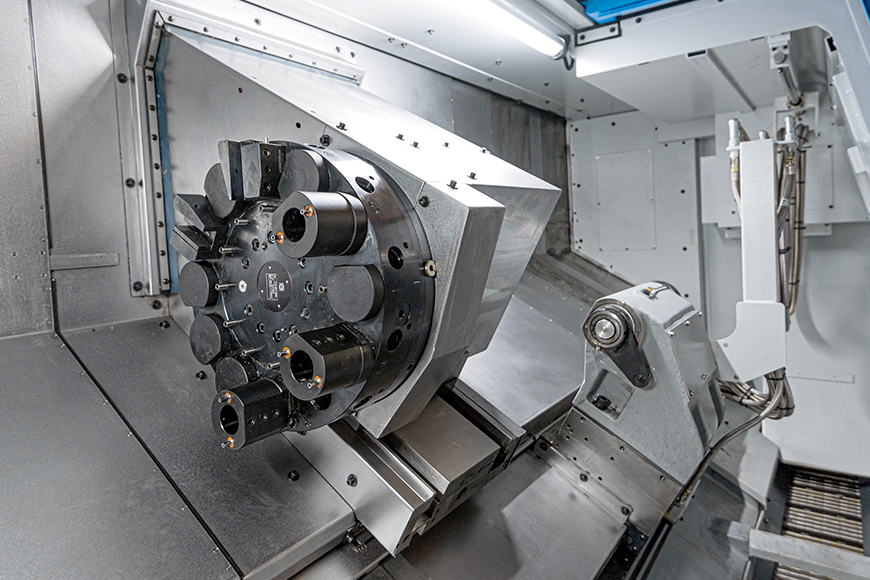

- Effizientes Werkzeugwechselsystem – Das Werkzeugwechselsystem der ID-MAX 700 ist auf Effizienz und Flexibilität ausgelegt. Der Revolverkopf kann eine Vielzahl von Werkzeugen aufnehmen und ermöglicht schnelle Werkzeugwechsel. Dies reduziert die Rüstzeiten erheblich und erhöht die Gesamtproduktivität der Maschine.
- Robuste Konstruktion - Die ID-MAX 700 zeichnet sich durch ihre robuste und langlebige Bauweise aus. Hochwertige Materialien und eine sorgfältige Verarbeitung sorgen für eine hohe Steifigkeit und die Minimierung von Vibrationen. Dies gewährleistet eine konstante Bearbeitungsqualität, auch bei anspruchsvollen Zerspanungsaufgaben.
Cazeneuve ID-Max 700
| Drehlänge | 1.130 – 3.050 mm |
| Dreh-Ø | 550 mm |
| Umlauf-Ø - über Bett - über Querschlitten |
750 mm 600 mm |
| Hydraulikfutter - Futter Ø - max. Stangendurchlass |
300 mm 90 mm |
| Spindelbohrung - Serie - Option |
Ø 101 mm Ø 131 mm |
| Spindelaufnahme - Serie - Option |
DIN 55026 / A2-8 DIN 55026 / A2-11 |
| Spindeldrehzahlen | 2.700 U/min |
| AC-Spindelmotor | 22/72 kW |
| X-Achse - Verfahrweg - Eilgang |
305 mm 20 m/min |
| Z-Achse - Verfahrweg - Eilgang |
1.250 – 3.150 mm 20 m/min |
| Reitstock - Verfahrweg - Pinolenaufnahme - Pinolen-Ø - Pinolenhub (hydraulisch) |
1.085 – 2.985 mm 5 MK 85 mm 120 mm |
| Länge | 5.700 – 7.000 mm |
| Tiefe / Breite | 2.200 mm |
| Höhe | 2.300 mm |
| Gewicht | 7.000 – 12.000 kg |
Cazeneuve ID-Max 700
- Maschinengenauigkeit nach DIN 8606
- CNC-Steuerung OPTIMAX³
- auf Basis der SIEMENS® SINUMERIK ONE CNC-Steuerung
- 19" LCD Multi-Touch-Display
- mit intuitiver Bedienoberfläche
- ergonomisches Bedienpanel
- grafische 3D Simulation
- 2 elektronische Handräder - SIEMENS SINUMERIK ONE inkl. ShopTurn Oberfläche
- 15" LCD-Touch-Bildschirm
- vordefinierte Dreh-und Fräszyklen
- grafische 3D Simulation
- 2 elektronische Handräder - 12-fach BOT Automatik-Werkzeugrevolver mit 2 Haltern

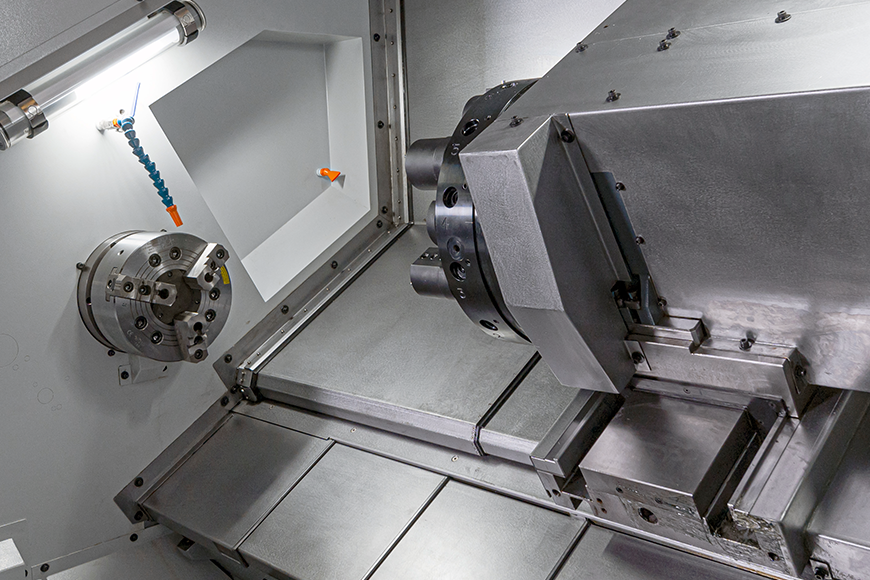

- hydraulisches 3-Backen Futter Ø 300 mm
- programmierbarer, hydraulischer Reitstock
- Maschinenvollverkleidung mit Sichtfenster
- Späneförderer
- Kühlmittelanlage
- Kühlmittel-Sprühpistole
- Arbeitsraumbeleuchtung
- Maschine gemäß CE
- Maschinendokumentation / Deutsch - elektronisch
Cazeneuve ID-Max 700
- Spindelbohrung Ø 131 mm mit Spindelaufnahme A2-11 inkl. hydraulischem 3-Backen Futter Ø 380 mm Stangendurchlaß Ø 115 mm
- 2-Gang Getriebe für höheres Drehmoment bei niedriger Geschwindigkeit
- Druckspannzangenfutter inkl. Spannzangensatz A2-8 Ø 4 – 60 mm
- 12-fach Werkzeugrevolver VDI 50 mit 2 Werkzeughalter
- 12-fach BMT 60 Revolver mit angetriebenen Werkzeugen inkl. C-Achse hydraulischer Bremse
- 12-fach VDI 50 Revolver mit angetriebenen Werkzeugen inkl. C-Achse hydraulischer Bremse
- diverse Werkzeughalter lieferbar
- mitlaufende Körnerspitze MK 5 Präzisionsausführung
- Kurzstangenlader IEMCA KID 80+ für Material-Ø von 5 - 80 mm
- Kurzstangenlader IEMCA MAESTRO 80/32M für Material-Ø von 10 - 80 mm
- Vorbereitung für Stangenlader Code M
- Kleinteile-Bandförderer für den einfachen Abtransport kleiner Drehteile
- Kleinteilefänger komfortables Auffangen kleiner Drehteile
- automatische Tür für eine komfortable und sichere Türnutzung
- manuell abnehmbarer RENISHAW® HPRA Messtaster
- Ölabscheider für Kühlmittel
- Ölnebelabscheider
- Pflegesystem BIOBALANCE® für Kühlschmierstoffe
- HAMMA® Testkoffer EXKLUSIV für Messungen von Kühlschmierstoff
- MISCEO® EXKLUSIV vollelektronisches Mischgerät für Kühlschmierstoffe
- LTA® Filtrationssysteme
- HALTER® BASIC Pro 12 Beladeroboter
- HALTER® Rasterplatten von 10 – 135 mm
- HALTER® Wendestation für zweiseitige Bearbeitung
- Präzisions-Nulleinstellgerät für Z-Achse mit optischer Anzeige
- Sonderlackierung
- Wechselmöglichkeit von OPTIMAX³ zu SIEMENS ShopTurn Oberfläche
- diverse Softwarepakete für OPTIMAX³
- Spindeldrehzahl mit Intervallanpassung für OPTIMAX³
- Nutstoßzyklen für OPTIMAX³ für das Räumen und Stoßen von Innen- und Außenprofilen
- gesicherter Bandschleif-Modus für OPTIMAX³ zum Handschleifen direkt am eingespannten Werkstück
- zusätzliche Dokumentation in Papierform
