CNC-Zyklendrehmaschinen

Cazeneuve Optimax 740

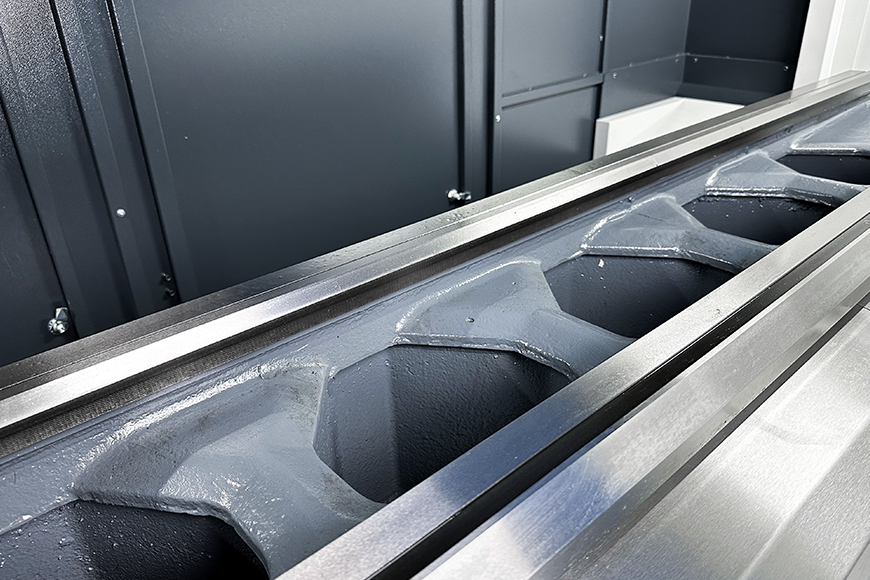

• Design und Konstruktion - das massive Maschinenbett aus hochwertigem Guss bietet exzellente Stabilität und minimiert Vibrationen während des Betriebs, was die Präzision der Bearbeitung verbessert. Trotz der robusten Bauweise wurde das Design auf Benutzerfreundlichkeit und einfache Bedienung ausgelegt für ein Maximum an Ergonomie.
• Die OPTIMAX³ CNC-Steuerung - Ausgestattet mit einer benutzerfreundlichen OPTIMAX³ Steuerung auf SIEMENS® ONE Basis (wahlweise auch nur mit SIEMENS SINUMERIK ONE lieferbar), ermöglicht die Maschine sowohl manuelle als auch programmierte Bearbeitungen. Die OPTIMAX³ bietet eine Vielzahl von Funktionen, die die Effizienz und Präzision der Bearbeitung verbessern.
• Die OPTIMAX³ Steuerung ist mit einer benutzerfreundlichen Oberfläche ausgestattet, die sowohl für erfahrene Fachkräfte als auch für Neueinsteiger leicht zu bedienen ist.
• Arbeitsbereich - mit einem maximalen Umlaufdurchmesser von 740 mm ermöglicht die Maschine die Bearbeitung großer Werkstücke. Mit einer Spitzenweite bis zu 4.000 mm erlaubt die OPTIMAX 740 die Bearbeitung langer Werkstücke, was die Maschine für eine Vielzahl von Anwendungen universell einsetzbar macht.
• Antrieb und Leistung - der leistungsstarke Spindelantrieb gewährleistet konstante Drehmoment- und Drehzahlregelung, geeignet für die Bearbeitung von weichen bis hin zu sehr harten Materialien. Der große Drehzahlbereich ermöglicht die Anpassung an unterschiedliche Bearbeitungsanforderungen, von Schrupp- bis zu Schlichtarbeiten.
• Gehärtete und geschliffene Führungen - hochpräzise Führungsschienen sorgen für eine reibungslose Bewegung des Schlittens, was zu einer hohen Oberflächengüte der Werkstücke führt.

Cazeneuve Optimax 740

• Maschinengenauigkeit nach DIN 8606
• CNC-Steuerung OPTIMAX³
  - auf Basis der SIEMENS® SINUMERIK ONE
  - 19" LCD Multi-Touch-Display
  - mit intuitiver Bedienoberfläche
  - ergonomisches Bedienpanel
  - grafische 3D Simulation
  - 2 elektronische Handräder
• SIEMENS SINUMERIK ONE inkl. ShopTurn Oberfläche
  - 15" LCD-Touch-Bildschirm
  - vordefinierte Dreh-und Fräszyklen
  - grafische 3D Simulation
  - 2 elektronische Handräder
• 4-fach Revolverkopf PARAT® RD3 mit 2 Universal-Werkzeughaltern und Innenkühlung
• 3-Backen Futter Ø 315 mm, Bohrung Ø 105 mm
• manueller Reitstock
• Maschinenvollverkleidung mit Sichtfenster
• herausziehbare Spänewanne
• automatische Zentralschmierung
• Arbeitsraumbeleuchtung
• Maschine gemäß CE
• Maschinendokumentation / Deutsch - elektronisch

Cazeneuve Optimax 740

• Spindelbohrung Ø 140 mm mit A2-11 Spindelaufnahme
  - max. Drehzahl 1.800 U/min
• Doppelspindel Ø 140 mm (hinten / vorne) mit A2-11 Spindelaufnahme
  - Motorleistung 20/45 kW
• Hohlspindelanschlag Bohr-Ø 105 / 140 mm
• Adapterhülse Ø 115 mm / MK 5 für A2-8 Ø 105 mm
• Adapterhülse Ø 150 mm / MK 5 für A2-11 Ø 140 mm
• C-Achse mit hydraulischer Bremse und spezifischem Ringgeber
• Revolverkopf PARAT® RD4 mit Innenkühlung
• automatischer 4-fach Kopfrevolver
• automatischer 8-fach Werkzeugrevolver VDI 40
• automatischer 8-fach Werkzeugrevolver VDI 40 für angetriebene Werkzeuge

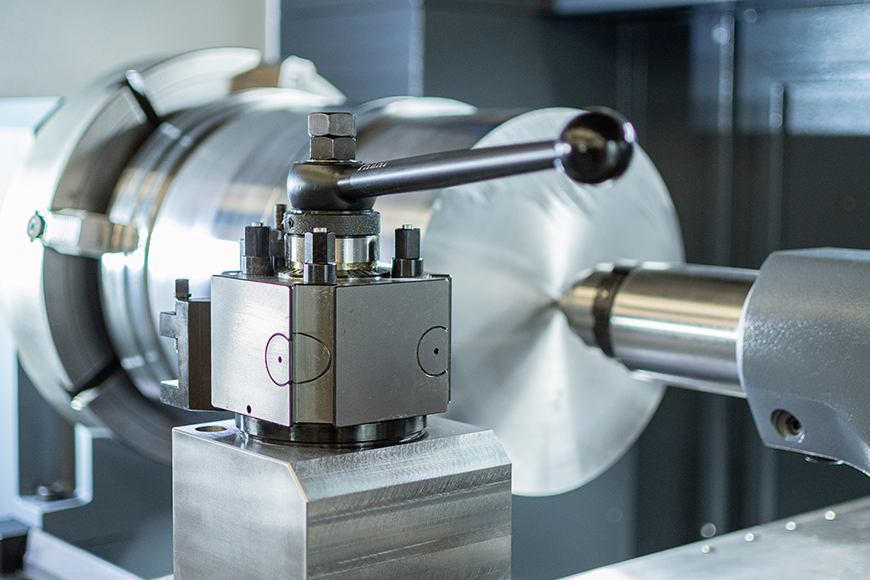

• Vorbereitung für Werkzeughalter auf dem hinteren Schlitten
• diverse Werkzeughalter lieferbar
• kraftvoller Bohrbock für lange Bohr- und Ausdrehwerkzeuge Ø 50 / 80 mm
• Doppel-Nullpunkt-Spannsystem zur Aufnahme von Werkzeughalter und Bohrbock
• 3-Backenfutter Ø 315 / 400 mm

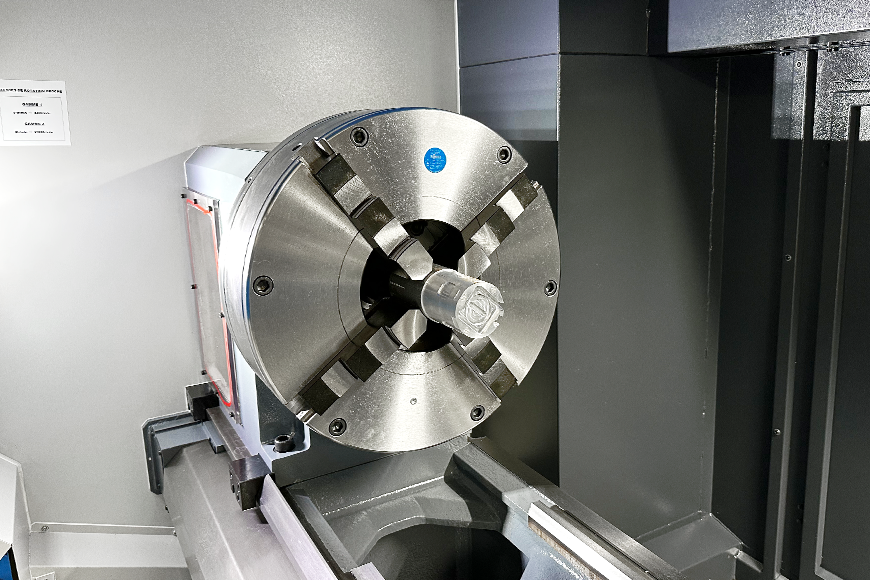

• 4-Backen Planscheiben Ø 315 / 500 mm
• weitere 3-Backen Futter, Planscheiben, Flansche und Aufspannplatten lieferbar

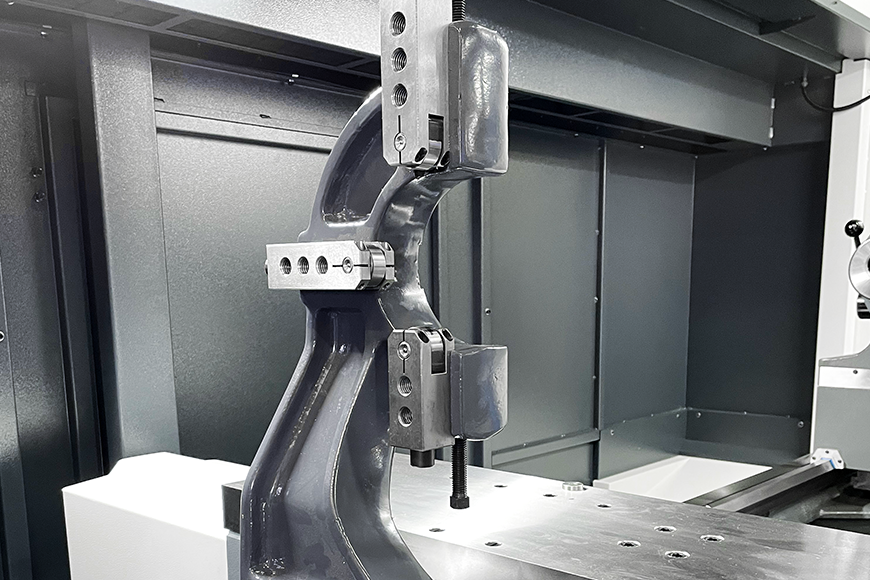

• mitlaufende Lünetten mit Rolleneinsatz Ø 16 – 100 mm

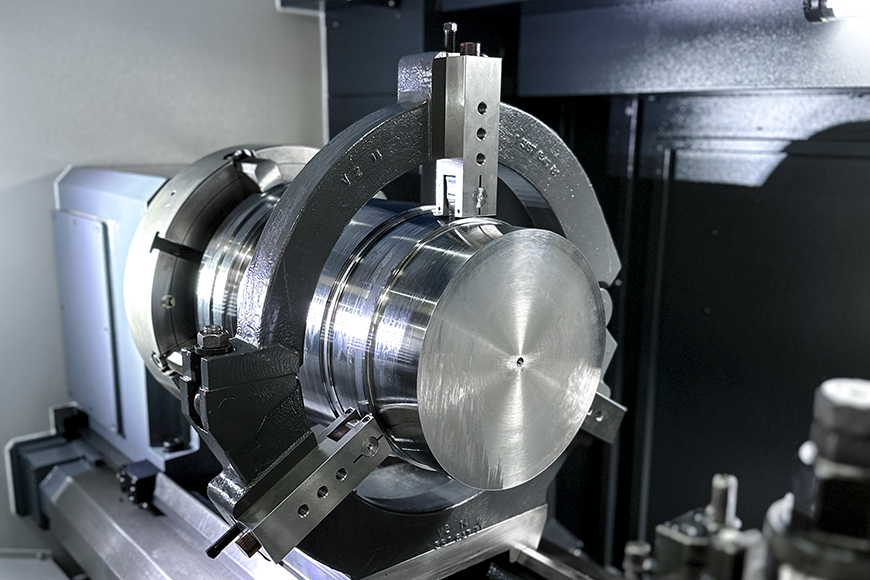

• feststehende Lünetten mit Rolleneinsatz Ø 12 – 220 / 20 – 315 / 300 – 470 mm

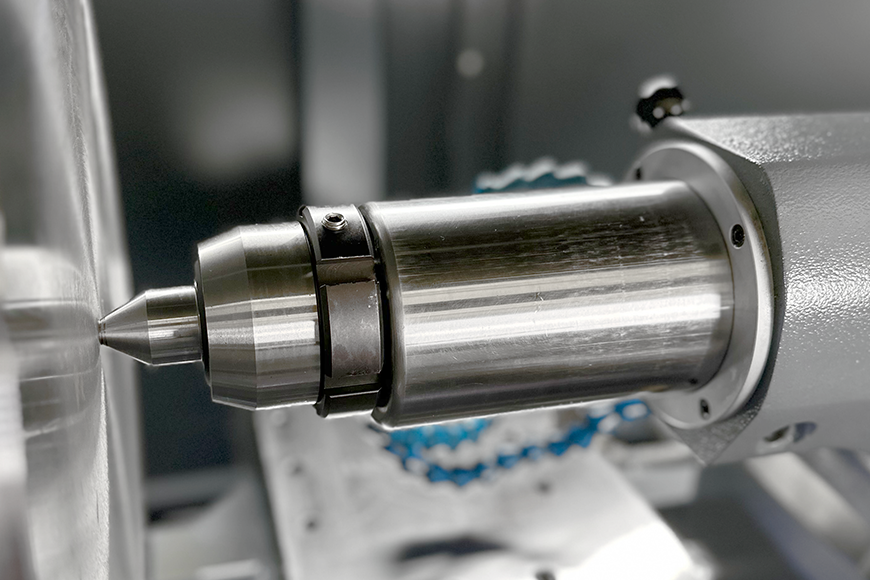

• mitlaufende Körnerspitze MK 5 Präzisionsausführung
• Reitstock mit Pinole MK 6
• Späneförderer mit seitlichem Späneauswurf
• Kühlmittel-Sprüh- und Spülpistole inkl. Zentralanschluß vorne
• Hochdruck-Kühlmittelpumpe 6 bar
• Ölnebelabscheider
• Pflegesystem BIOBALANCE® für Kühlschmierstoffe
• HAMMA® Testkoffer EXKLUSIV für Messungen von Kühlschmierstoff
• MISCEO® EXKLUSIV vollelektronisches Mischgerät für Kühlschmierstoffe
• LTA® Filtrationssysteme
• HALTER® BASIC Pro 12 Beladeroboter
• HALTER® Rasterplatten von 10 – 135 mm
• HALTER® Wendestation für zweiseitige Bearbeitung
• transportables elektronisches Handrad
• Präzisions-Nulleinstellgerät für Z-Achse mit optischer Anzeige
• klimatisierter Schaltschrank
• Sonderlackierung
• Wechselmöglichkeit von OPTIMAX³ zu SIEMENS ShopTurn Oberfläche
• diverse Softwarepakete für OPTIMAX³
• Spindeldrehzahl mit Intervallanpassung für OPTIMAX³
• Nutstoßzyklen für OPTIMAX³ für das Räumen und Stoßen von Innen- und Außenprofilen
• gesicherter Bandschleif-Modus für OPTIMAX³ zum Handschleifen direkt am eingespannten Werkstück
• zusätzliche Dokumentation in Papierform

Jubiläums-Paket 120-Jahre CAZENEUVE bestehend aus:

• Spezielles Design (120 Jahre)
• 21,5" MultiTouch-Bedienpult
• Software Pack Nr.1: Lesen von DXF Dateien
• Wechselmöglichkeit von OPTIMAX³ zu SIEMENS ShopTurn Oberfläche
• Nutstoßzyklen
• Spindeldrehzahl mit Intervallanpassung
• gesicherter Bandschleifen-Modus
• Spindelanschlag
• Präzisions-Nulleinstellgerät für Z-Achse
• 2 zusätzliche PARAT-Universal-Werkzeughalter
• Spülpistole
• mitlaufende Körnerspitze
• LEGOSET
