PROTH PSGS - AH / BH
Die PROTH PSGS - Präzisions-Flachschleifmaschine, ist der professionelle Einstieg in die PROTH Familie.
Die einteilige Maschinenbasis der hochwertigen Flachschleifmaschinen wird ausschließlich aus mehrfach spannungsfrei geglühtem, dickwandigem MEEHANITE® Qualitätsguss hergestellt. Die somit erreichte Stabilität, Verwindungssteifigkeit und Laufruhe gewährleisten eine hohe Präzision über einen langen Lebenszyklus – fast einzigartig auf dem Markt.
Alle Modelle der PROTH Flachschleifmaschinen verfügen über umfangreiche Serienausstattung wie z.B. Cartridge Spindel, Elektro-Magnetspannplatten inkl. Entmagnetisierungseinrichtung, computergesteuerte Vertikalzustellung, automatische Zentralschmierung aller Kontaktflächen, Kreuzschliffeinrichtung, Parallelabziehvorrichtung, Kühlmittelanlage mit Papierfilter inkl. Magnetabscheider und einem elektronischen Handrad zur komfortablen Achsverstellung.






- Maschinenhighlights
- Technische Daten
- Serienausstattung
- Sonderzubehör und Optionen
- Vertikalsteuerung
- Angebot anfordern
Proth PSGS - AH / BH
- Maschinengenauigkeitsabnahme nach DIN 8632
- Maschinengrundkörper aus mehrfach geglühtem MEEHANITE® Qualitätsguss gefertigt
- extrem robuste und wartungsarme Präzisions-Cartridge-Spindel mit einer Rundlaufgenauigkeit besser als 0,0025 mm
- computergesteuerte (NC-gesteuerte) Vertikalzustellung S+ mit Touchscreen von 0,001 – 0,019 mm
- V3 Spindel- und Tischmotoren mit geringer Vibration liefern hervorragende Oberflächen
- hochwertige Spindel, mit Präzisions-Kegelrollenlagern (Ultra-Hi-Grade), radial und axial spielfrei vorgespannt
- Führungsbahnen längs und quer TURCITE-B® beschichtet und handgeschabt für höchste Geometrie und minimiertem Reibungsfaktor ohne "Stick-Slip"-Effekt
- automatische Zentralschmierung für alle Gleitbahnen und Spindeln
- separate Hydraulikeinheit, dadurch besserer Abkühleffekt des Hydrauliköls sowie Vermeidung von Vibrationsübertragung auf die Maschine
- Doppel-V-Tischführung mit hochfestem Spezialbelag für hohe Tischbelastungen
- extrem weiche Tischumsteuerung durch ein aufwendiges, separates Hydrauliksystem
- Gesamtgeräuschpegel beläuft sich auf <70 dB(A)
- komplette Kühlmittelanlage inkl. großen Kühlmitteltank und Papier-Bandfilteranlage mit zusätzlichen vorgeschaltetem Magnetabscheider für dauerhaft sauberes Schleifwasser
Proth PSGS - AH / BH
Tischgröße - Modell 2550 AH - Modell 3060 BH - Modell 4080 AH |
500 x 250 mm 600 x 300 mm 800 x 400 mm |
Magnetspannplatte - Modell 2550 AH - Modell 3060 BH - Modell 4080 AH |
500 x 250 x 80 mm 600 x 300 x 80 mm 800 x 400 x 80 mm |
Abstand - Spindelnase / Tisch - Tisch / Schleifscheibe - Spannplatte / Schleifscheibe |
500 – 600 mm 322 – 422 mm 242 – 342 mm |
max. Tischbelastung | 320 – 730 kg |
Schleifscheibengröße | 355 x 25 / 38 x 127 mm |
Verfahrwege - Längsweg (X) - Querweg (Y) |
600 – 900 mm 280 – 460 mm |
Spindeldrehzahl - Serie - Option |
1.500 U/min 2.400 U/min |
Längsvorschub (X) - hydraulisch |
1 – 25 m/min |
Quervorschub (Y) - automatisch |
0,1 – 10 m/min |
Vertikalzustellung | automatisch |
Antriebsleistung | 2,2 / 3,7 kW |
Länge | 1.700 – 2.550 mm |
Tiefe / Breite | 1.870 – 2.100 mm |
Höhe | 1.800 – 1.900 mm |
Gewicht | 1.350 – 2.800 kg |
Proth PSGS - AH / BH
- computergesteuerte Vertikalzustellung S+ mit 10" Touchscreen-Technologie
- elektronisches Handrad zur manuellen Achsverstellung
- Feinpolige Elektro-Magnetspannplatte mit Polabstände/quer: 5+0,5+5+0,5+5+3 mm
- automatische Entmagnetisierungseinrichtung
- elektronische Einstellung des Querweges am Bedienpult
- Kühlmittelanlage mit Papierfilter und Magnetabscheider
- manuelle Parallelabziehvorrichtung
- motorische Eilgangverstellung vertikal
- Kreuzschliffeinrichtung
- Abziehvorrichtung für Tischmontage
- Schleifscheibenflansch
- Schleifscheibe
- Halogen-Beleuchtung
- Auswuchtdorn
- Auswuchtwaage
- Spritzschutzbleche
- Ausrichtfüße
- Maschine gemäß CE
- Maschinendokumentation / Deutsch - elektronisch
Proth PSGS - AH / BH

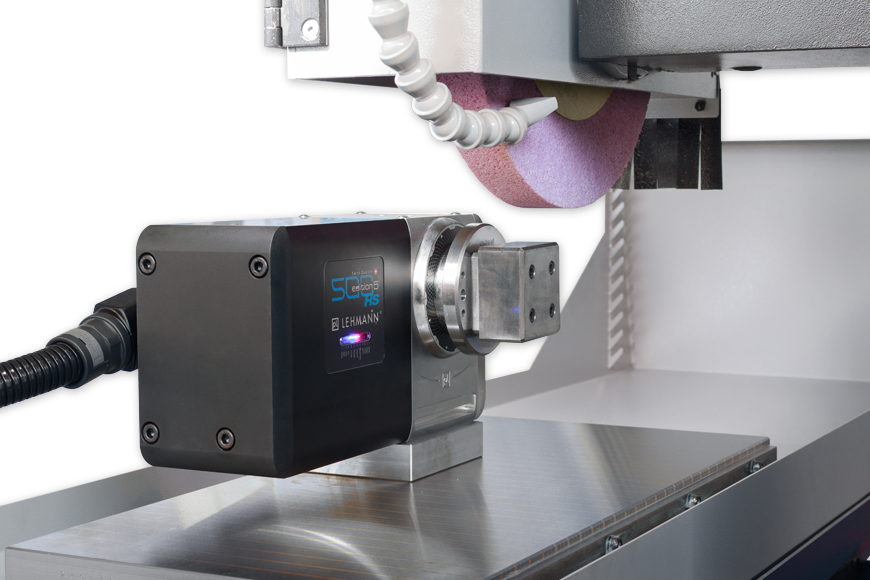

- automatische Abziehvorrichtung und automatische 2-Achsen-Kompensation der Schleifscheibe
- 2-Achsen-Digitalanzeige (vertikal / quer)
- stufenlos regelbare Spindeldrehzahlen bis 2.400 U/min
- Radius- und Winkelabrichter
- Stempelschleifvorrichtung
- Schleifscheibenflansch
- Schleifscheibe 355 x 25 / 38 x 127 mm, Körnung 46
- Schleifmaschinenschraubstock
- Sinus-Schleifmaschinenschraubstock
- Elektro-Magnetspannplatte / Mikro-Polig
- 800 x 400 x 75 mm
- Ideal zum Aufspannen von dünnen, querliegenden Werkstücken
- Polabstände/quer 0,5+1,5 mm
- geringe Magnetfeldhöhe von nur 4 mm

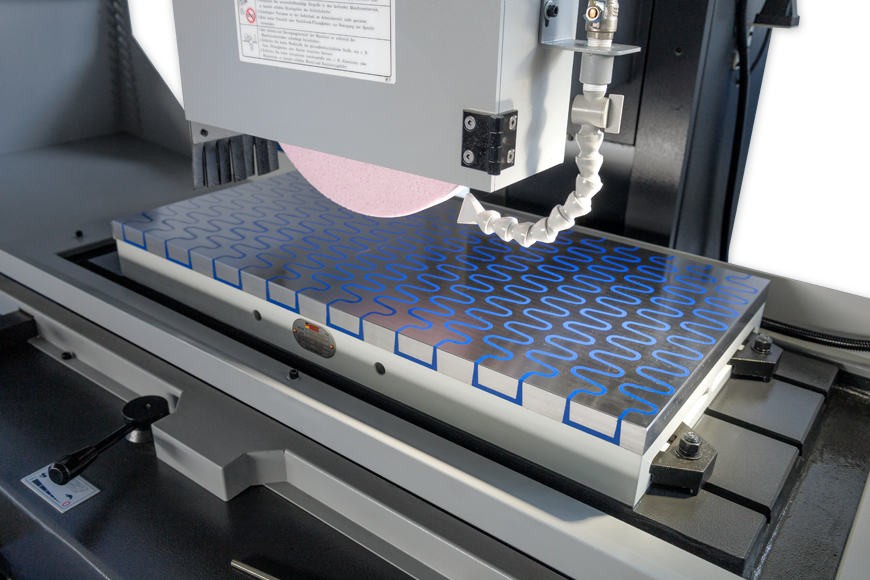

- gleichmäßige Spannkraft von max. 120 N/cm² - Elektro-Magnetspannplatte / Wellendesign
- 800 x 400 x 85 mm
- zum vielseitigen Spannen eines breiten Spektrum von Werkstücken
- Polabstände/quer: 11/14/20/25/36 mm
- gleichmäßige Spannkraft von max. 160 N/cm² - Teil-Spritzschutzverkleidung mit 2 Schiebetüren (oben offen)
- Voll-Spritzschutzverkleidung mit 2 Schiebetüren
- automatische Parallelabziehvorrichtung
- zusätzliche Dokumentation in Papierform
S+ Steuerung zur computergesteuerten Vertikalzustellung mit 10" Touchscreen-Bildschirm
Die neue Vertikalsteuerung S+ wird mit einem großen 10“ Display mit Touch-Technologie und einem tragbaren Handrad (elektronisch) zur stufenlosen Achsbewegung geliefert. Alle wichtigen Funktionen für die komplette Maschinenbedienung können einfach über das Touchpanel eingegeben werden.
Als Option kann auch eine automatische Kompensation der Achsen bestellt werden. Hierbei wird die PROTH Flachschleifmaschine mit einer automatischen Abziehvorrichtung und einer automatischen 2-Achsen-Kompensation der Schleifscheibe jeweils ausgestattet.
Steuerungsfunktionen u.a.
- Einstellung von X-und Y-Achse und der Spindeldrehzahl
- Entmagnetisierung der serienmäßigen Magnetspannplatte (optional auch Mikropolig lieferbar)
- automatische Schleiffunktionen mit interaktiver Bedienung und einfacher Eingabe von Parametern
- Gesamtzustellung (Auflösung bis zu 99999 μm)
- kleinster Eingabeschritt 0,001 μm
- Feinschliffwert bis zu 10 μm
- Feinzustellung bis zu 10 μm
- Grobschliffzustellung bis zu 30 μm
- Ausfeuerzeiten von bis zu 10 Durchgängen
- Abheben der Schleifscheibe nach Programmende - vielfache Betriebsarten einstellbar u.a.
- Flach- und Einstechschleifen
- Grob- und Feinschliff (auch für Y-Achse)
- Leerlaufschleifen - wählbarer Schleifspindelstock-Rückzug nach Programmende für einfaches End- und Beladen
- Bewegung der Schleifscheibe und Kühlung
- Alarmaufzeichnung
![]()
Computergesteuerte Vertikalzustellung S+ mit Touchscreen
Mit Touchscreen-Technologie und einem elektronischen Handrad für alle Achsbewegungen. Komplette Maschinenbedienung einfach über das Touchpanel bedienbar.
