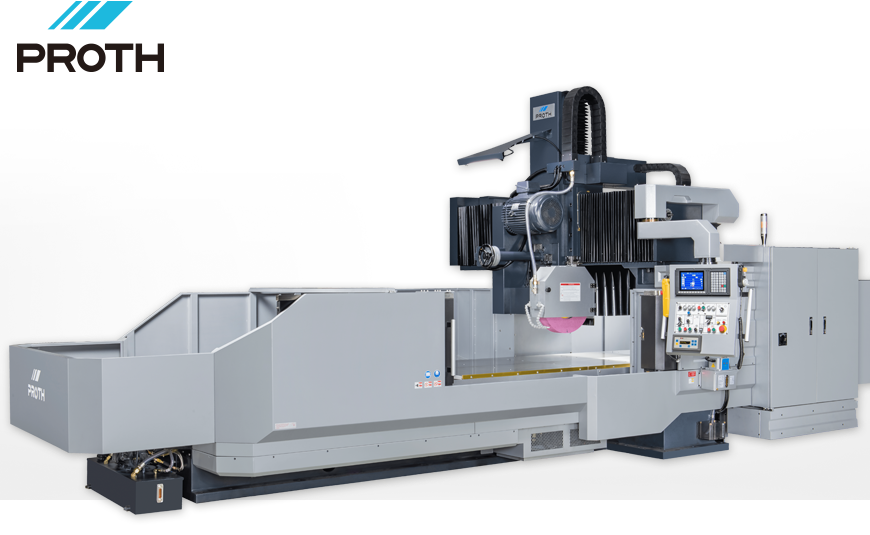

Die Präzisions-Portalflachschleifmaschine der PROTH PSGP Serie ist eine in Portalbauweise gebaute schwere Flachschleifmaschine für große Werkstücke mit einem Ständerdurchgang von max. 1.900 mm und einer Tischgröße (modellabhängig) von 1.500 x 1.000 mm – 6.000 x 1.500 mm.
Die einteilige Maschinenbasis der PSGP-Baureihe wird ausschließlich aus mehrfach spannungsfrei geglühtem, dickwandigem MEEHANITE® Qualitätsguss hergestellt. Die Portalbauweise dieser PROTH Maschinenserie besticht durch ihre Stabilität und Steifigkeit in allen Arbeitsabläufen.
Die PROTH PSGP Baureihe verfügt über elektronisch gesteuerte, automatische Quervorschübe, über spielfreie Präzisions-Kugelrollspindeln für eine exakte Positionierung der Schleifscheibe und beste Ergebnisse.
Alle Modelle der PROTH PSGP Flachschleifmaschinen verfügen über umfangreiche Serienausstattung wie z.B. Cartridge Spindel, computergesteuerte Vertikalzustellung, automatische Zentralschmierung aller Kontaktflächen, Kreuzschliffeinrichtung, Parallelabziehvorrichtung, Kühlmittelanlage mit Papierfilter inkl. Magnetabscheider und einem elektronischen Handrad zur komfortablen Achsverstellung.
- Maschinenhighlights
- Technische Daten
- Serienausstattung
- Sonderzubehör und Optionen
- Vertikalsteuerung
- Angebot anfordern
Proth PSGP - AHR
- computergesteuerte (NC-gesteuerte) Vertikalzustellung ADN+
- Gesamtgeräuschpegel beläuft sich auf <70 dB(A)
- hydraulische Produktionsmaschinen zum Flächenschleifen, Profilschleifen, Messerschleifen oder Balligschleifen u.a.
- schwerer Maschinengrundkörper aus "Einem-Stück" gegossen aus mehrfach geglühtem MEEHANITE® Qualitätsguss
- kombinierte Flach- / Prismenführung für den Querweg mit nachstellbarer Keilleiste
- doppelte Prismenführung für den Längsweg
- Kugelumlaufspindel für die Y-Achse
- elektronisches Handrad
- elektronisch regelbarer Quervorschub, hydraulischer Tischlängsvorschub
- komplette Kühlmittelanlage inkl. großen Kühlmitteltank und Papier-Bandfilteranlage mit zusätzlichen vorgeschaltetem Magnetabscheider für dauerhaft sauberes Schleifwasser
- Öltemperatur-Kontrollsystem
- alle Modelle auch Voll-CNC-gesteuert lieferbar
Proth PSGP - AHR
| Modell 1000 AHR - Tischlänge - Tischbreite |
1.500 – 6.000 mm 1.000 mm |
| Modell 1200 AHR - Tischlänge - Tischbreite |
1.500 – 6.000 mm 1.200 mm |
| Modell 1500 AHR - Tischlänge - Tischbreite |
2.200 – 6.000 mm 1.500 mm |
| Abstand - Tisch / Scheibe - Tisch / Spindel |
700 mm 1.100 mm |
| max. Einbauhöhe | 845 / 850 mm |
| max. Werkstückgewicht | 2.650 – 6.025 kg |
| Schleifscheibengröße | 500 x 100 x 203 mm |
| Verfahrwege - Längsweg (X) - Querweg (Y) |
1.650 – 6.150 mm 1.200 – 1.900 mm |
| Spindeldrehzahl - Serie - Option |
1.150 U/min 1.600 U/min |
| Längsvorschub (X) - hydraulisch |
2 – 25 m/min |
| Quervorschub (Y) - automatisch - stufenlos |
1 – 35 m/min 3 m/min |
| Vertikalzustellung | 240 mm/min |
| Antriebsleistung - horizontal - vertikal |
11 kW 7,5 kW |
| Länge | 6.290 – 16.600 mm |
| Tiefe / Breite | 3.250 – 4.585 mm |
| Höhe | 3.500 – 3.825 mm |
| Gewicht | 10.000 – 56.000 kg |
Proth PSGP - AHR
- computergesteuerte Vertikalzustellung ADN+
- elektronisches Handrad für manuelle Achsbewegung
- Kreuzschliffeinrichtung
- automatische Schleifscheibenkompensation (nach Wechsel)
- separate Hydraulikanlage
- Auswuchtwaage
- Auswuchtdorn
- Parallelabziehvorrichtung (Kopfmontage)
- Kühlmittelanlage mit Papierfilter und Magnetabscheider
- Halogen-Beleuchtung
- Schleifscheibenflansch
- zusätzliche Schleifscheibe
- Ausrichtelemente
- Maschine gemäß CE
- Maschinendokumentation / Deutsch - elektronisch
Proth PSGP - AHR
- automatische Abziehvorrichtung und automatische 2-Achsen-Kompensation der Schleifscheibe
- stufenlos regelbare Spindeldrehzahlen bis 1.600 U/min
- Servo-gesteuerter zusätzlicher Schleifsupport 90° Winkelkopf, motorisch schwenkbar (modellabhängig)
- Schleifscheibenflansch
- Elektro-Magnetspannplatte inkl. Entmagnetisierungseinrichtung
- Teil-Spritzschutzverkleidung mit Fenstern (oben offen)
- Absauganlage direkt an der Schleifscheibe
- zusätzliche Dokumentation in Papierform
ADN+ Steuerung zur computergesteuerten Vertikalzustellung mit 10" Touchscreen-Bildschirm
Die moderne ADN+ Steuerung funktioniert wie eine Zyklensteuerung, bei der die Steuerung bestimmte Programmabläufe vorgibt, die anschließend individuell angepasst werden können. Sämtliche Beschreibungstexte und Symbole wurden benutzerfreundlich gestaltet und optimiert. Durch den einfacher Steuerungsaufbau, bei optimaler Bedienerführung, ist eine kurze Einarbeitungszeit garantiert.
Bei der ADN+ werden die Vertikal- als auch die Querachse über moderne AC-Servoregler elektronisch gesteuert.
Als Option kann auch eine automatische Kompensation der Achsen bestellt werden. Hierbei wird die PROTH Flachschleifmaschine mit einer automatischen Abziehvorrichtung und einer automatischen 2-Achsen-Kompensation der Schleifscheibe jeweils ausgestattet.
Steuerungsfunktionen u.a.
- Modus für Einstechschleifen / Flachschleifen wählbar
- kleinste Eingabeschritt 0,001 mm (1um)
- automatischer Eilvorlauf bis Werkstückoberfläche zur Minimierung der Maschinenleerlaufzeiten
- max. Schruppschleifeinstellung bis zu 0,1 mm pro Tischhub, gesamt bis zu 999 x.
- max. Schlichtschleifeinstellung bis 0,02 mm pro Tischhub, gesamt bis zu 999 x.
- wählbare Ausfeuerhübe bis zu 10 x
- Zyklushaltfunktion zur Programmunterbrechung z.B. Abrichten
- einstellbarer Rückzug des Schleifkopfes nach Schleifende zur optimalen Entnahme / Bestückung der Werkstücke wahlweise:
a) Spindelmotor aus
b) Hydraulikmotor aus
c) Stromzufuhr aus nach Schleifende
Computergesteuerte Vertikalzustellung ADN+
Mit tragbarem Handrad, Eilgang vertikal bis zum Werkstück, Übergang zum Grobschleifen, Übergang zum Feinschleifen, Ausfeuern, Rücklauf in Ausgangsstellung.
Als Option zusätzlich mit:
Automatischer Abziehvorrichtung und automatischer 2-Achsen-Kompensation der Schleifscheibe lieferbar
