JESSEY EASYTURN 390
Die kompakte JESSEY EASYTURN ist die konsequente Weiterentwicklung der erfolgreichen JESSEY JAGUAR Serie, denn die Bedürfnisse in der modernen Ausbildung steigen!
Diese speziell für die Ausbildung entwickelte JESSEY Zyklendrehmaschine ist der ideale Ausbilder für die jungen Zerspaner von morgen.
Das innovative, kompakte Maschinendesign, die ausbildungsgerechte Ausstattung und die moderne SIEMENS® SINUMERIK CNC-Steuerung mit ShopTurn Oberfläche machen diese CNC-Drehmaschine zu einem Allrounder in der Ausbildung und in der modernen Fertigung.
Alle JESSEY EASYTURN Drehmaschinen erfüllen die Abnahmebedingungen nach DIN 8605 für Drehmaschinen mit erhöhter Genauigkeit und erfüllen die strenge CE-Normung des TUV-Süd. Sie können sich somit von Anfang an auf eine Drehmaschine mit solider, ausgereifter Technik und einer modernen CNC-Steuerung verlassen – Ihre nachhaltige Sicherheit für die Zukunft.
- Maschinenhighlights
- Technische Daten
- Serienausstattung
- Sonderzubehör und Optionen
- Angebot anfordern
Jessey Easyturn 390
- Werkzeugmachergenauigkeit nach DIN 8605
- moderne CNC-Steuerung - SIEMENS® SINUMERIK 828D inkl. ShopTurn Oberfläche

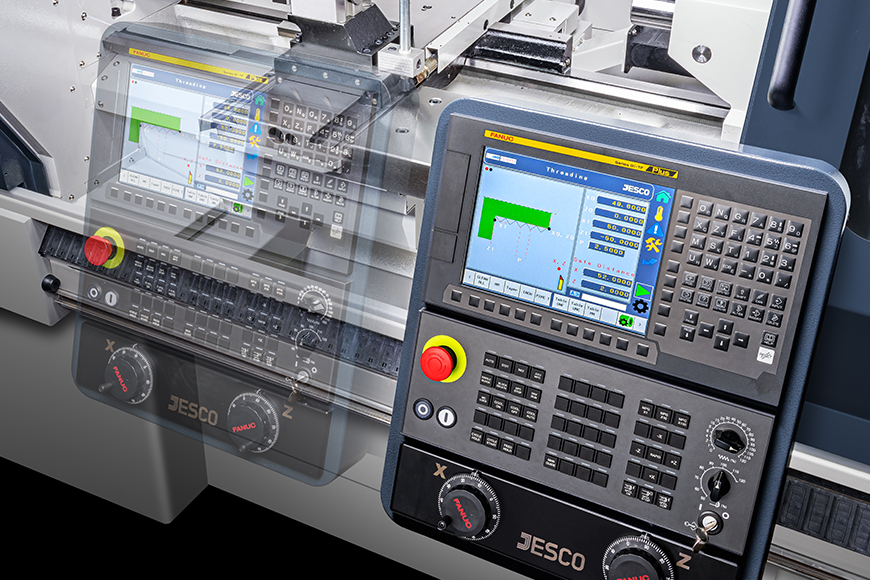

- verschiebbares Bedienpanel über die gesamte Bearbeitungslänge
- Groß dimensionierte Spindellagerung mit Kegelrollenlagern für hohe
- Rundlaufgenauigkeit
- Steifigkeit
- radiale und axiale Belastbarkeit
- Widerstandsfähigkeit
- Lebensdauer - elektronische Handräder für X- und Y-Achse
- reibungsarme Schlittenführungen
- optimale Positioniergenauigkeit
- hohe Kraftaufnahme
- lange Lebensdauer - Kühlmittelanlage
- automatisches Zentralschmiersystem für Führungsbahnen und Kugelumlaufspindel
- umfangreiches Zubehör sowie schnelle Verfügbarkeit bei Ersatzteilen
Jessey Easyturn 390
| Spitzenhöhe | 195 mm |
| Spitzenweite | 750 / 1.250 mm |
| max. Drehlänge | 370 / 870 mm |
| Umlauf-Ø - über Bett - über Querschlitten |
390 mm 220 mm |
| Bettbreite | 270 mm |
| Spindelbohrung | Ø 54 mm |
| Spindelaufnahme | DIN 55029 / D1–6 |
| Spindeldrehzahlen | 60 – 3.000 U/min |
| AC-Spindelmotor | 5,5 kW |
| Reitstock - Kegel im Reitstock - Pinolen-Ø - in der Kröpfung |
4 MK 58,5 mm 120 mm |
| Länge | 3.045 mm |
| Tiefe / Breite | 1.792 mm |
| Höhe | 1.675 mm |
| Gewicht | 1.500 / 1.800 kg |
Jessey Easyturn 390
- Maschinengenauigkeit nach DIN 8605
- CNC-Zyklensteuerungen SIEMENS® SINUMERIK 828D inkl. ShopTurn
- 2-fach präzisionsgelagerte Hauptarbeitsspindel mit 54 mm Spindelbohrung
- gehärtete, feingeschliffene Führungsbahnen
- automatisches Zentralschmiersystem für Führungsbahnen und Kugelumlaufspindel
- verschiebbares Bedienpanel mit Monitor und Tastatur
- 2 elektronische Handräder für X-und Z-Achse

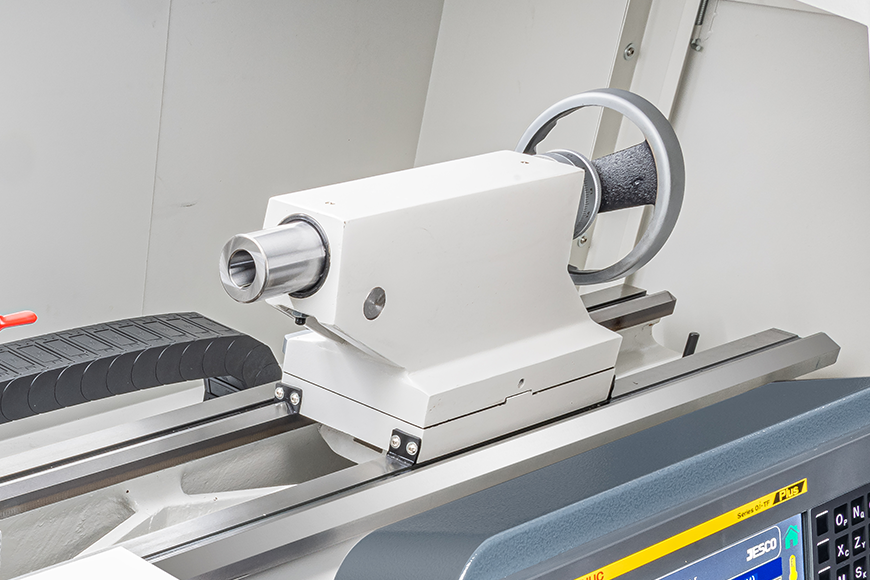

- manueller Maschinenreitstock
- Sicherheits-Maschinenvollverkleidung mit zwei groß dimensionierten Schiebetüren und Sichtfenstern
- nach vorne herausziehbare Spänewanne zur einfachen Entnahme der Späne
- Kühlmittelanlage
- Arbeitsraumbeleuchtung
- Energiemanagement eGREEN+
- Satz Ausrichtelemente
- Maschine gemäß CE
- Maschinendokumentation / Deutsch - elektronisch
Jessey Easyturn 390
- Revolverkopf PARAT® RD2 ohne oder mit Innenkühlung
- diverse Werkzeug- und Borhstangenhalter
- elektromechanischer 8-fach VDI 30 Werkzeugrevolver
- Schnellspannbohrfutter

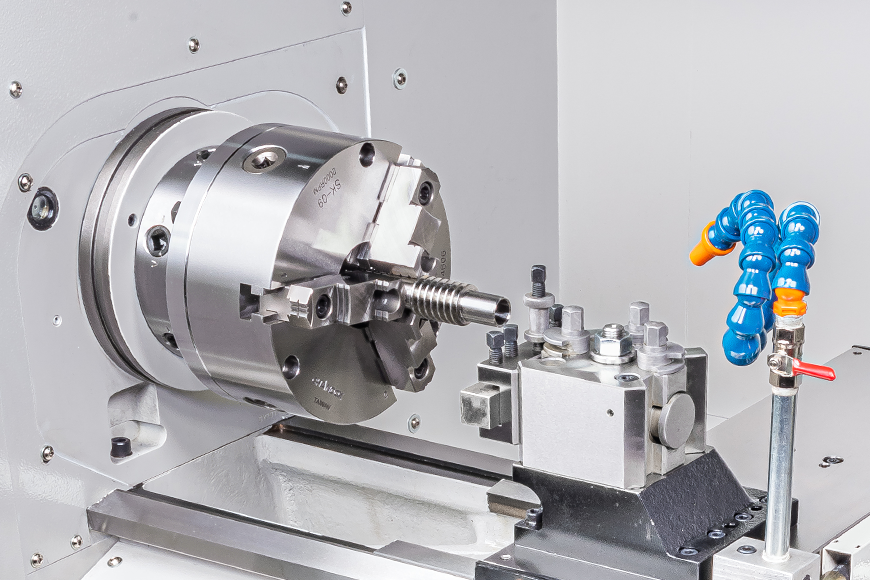

- 3-Backen Futter Ø 200 mm
- Handspannfutter für Spannzangen 1 – 42 mm
- Druckspannzangensatz für Handspannfutter 40-teilig, 3 – 42 mm
- Hohlspindelanschlag Größe 5
- mitlaufende Körnerspitze MK 4
- mitlaufende Lünette Ø 10 – 100 mm
- feststehende Lünette Ø 10 – 100 / 70 – 190 mm
- hydraulischer Reitstock inkl. manueller Druckeinstellung und Schnellspannung
- Pflegesystem BIOBALANCE® für Kühlschmierstoffe
- HAMMA® Testkoffer EXKLUSIV für Messungen von Kühlschmierstoff
- MISCEO® EXKLUSIV vollelektronisches Mischgerät für Kühlschmierstoffe
- LTA® Filtrationssysteme
- HALTER® BASIC Pro 12 Beladeroboter
- HALTER® Rasterplatten von 10 – 135 mm
- HALTER® Wendestation für zweiseitige Bearbeitung
- CAD/CAM Software
- zusätzliche Dokumentation in Papierform
SIEMENS® 828D inkl. ShopTurn und Manual+
CNC-Zyklensteuerung inkl. DIN / ISO Programmierung.
