CNC-Zyklendrehmaschinen

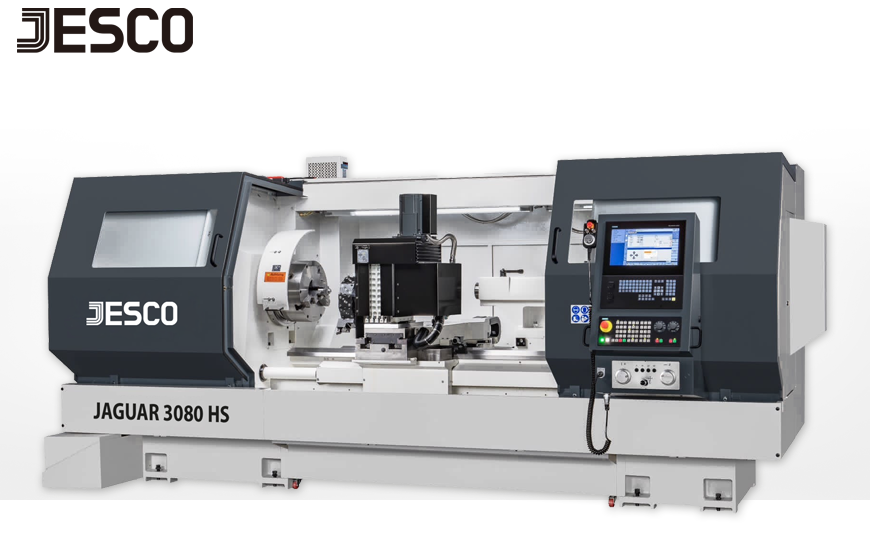

Jessey Jaguar - HS

Maschinenaufbau

• flachgeführte CNC-Zyklendrehmaschine mit SIEMENS® oder FANUC® CNC-Zyklensteuerung inkl. DIN / ISO Programmierung
• verwindungssteifes, mehrfach spannungsfrei geglühtes und stark verripptes Maschinenbett aus MEEHANITE® Qualitätsguss für minimale Vibrationen und maximale Steifigkeit
• Rechteck- und Prismen-Maschinenführungen sowie die vorgespannte Präzisions-Kugelumlaufspindel gewährleisten eine exakte und dauerhafte Positioniergenauigkeit über die gesamte Bettlänge
• nach 50 Rockwell (HRC) induktionsgehärtete und feingeschliffene Führungsbahnen mit einer Bettbreite von max. 480 mm für hohes Spannvolumen bei höchster Präzision und Oberflächengüte

Spindel- und Getriebeaufbau

• 4-fach präzisionsgelagerte Hauptarbeitsspindel mit Ölumlaufschmierung und max. 155 mm Spindelbohrung
• moderner Hauptantriebe mit leistungsstarkem AC-Servomotor
• Lager, Wellen und Zahnräder sind induktionsgehärtet, geschliffen und spielfrei eingepasst für einen ruhigen Lauf, auch bei hohen Drehzahlen
• Hauptspindel mit Riemenantrieb und einem Drehzahlbereich bis max. 4.500 U/min

Spannsysteme

• elektrischer 4-fach Stahlhalter (Option)
• 4-fach Revolverkopf PARAT® RD (Option)
• 8- oder 12-fach Werkzeugrevolver mit VDI Aufnahme (Option)
• hydraulischer 8- oder 12-fach Werkzeugrevolver mit VDI 20 Aufnahme für angetriebene Werkzeuge inkl. C-Achse (Option)

Reitstock

• kräftiger verschiebbarer Maschinenreitstock mit Schnellspannung
• hydraulischer Maschinenreitstock (Option)

Sonstiges

• Werkzeugmachergenauigkeit nach DIN 8605 / DIN 8606 für Drehmaschinen
• ergonomisches, über die gesamte Arbeitslänge verschiebbares Bedienpanel mit Monitor, Tastatur und zwei elektronischen Handrädern für X- und Z-Achse
• Sicherheits-Maschinenvollverkleidung mit zwei groß dimensionierten Schiebetüren, für einfache Bestückung – auch großer, langer Werkstücke
• zwei Sichtfenster mit Sicherheitsglas nach DIN EN 12415
• leistungsstarke Kühlmitteleinrichtung mit groß dimensioniertem Kühlmitteltank
• eine nach vorne herausziehbare Spänewanne erleichtert die Reinigung und die Entnahme der anfallenden Späne
• Energiemanagement eGREEN+ serienmäßig bei allen JESSEY Maschinen

Jessey Jaguar - HS

• Maschinengenauigkeit nach DIN 8605 / DIN 8606
• CNC-Zyklensteuerung inkl. DIN / ISO Programmierung
  - SIEMENS® SINUMERIK 828D inkl. ShopTurn
  - FANUC® 0i TF
• Hauptspindel mit Riementrieb und einem Drehzahlbereich bis max. 4.500 U/min
• 4-fach präzisionsgelagerte Hauptarbeitsspindel bis max. Ø 155 mm Spindelbohrung
• moderne, leistungsstarke AC-Spindelmotoren
• Energiemanagement eGREEN+ Auto-Stop Funktion
• Prismen-Maschinenführung und Präzisions-Kugelumlaufspindeln
• induktionsgehärtete, feingeschliffene Führungsbahnen mit einer großen Bettbreite bis max. 480 mm
• herausnehmbare Bettbrücke
• nach vorne herausziehbare Spänewanne zur einfachen Entnahme der Späne
• automatisches Zentralschmiersystem für Führungsbahnen und Kugelumlaufspindel
• verschiebbares Bedienpanel mit Monitor und Tastatur
• 2 elektronische Handräder für X- und Z-Achse
• kräftiger Maschinenreitstock mit Schnellspannung
• Sicherheits-Maschinenvollverkleidung mit zwei groß dimensionierten Schiebetüren
• zwei Sichtfenster mit Sicherheitsglas nach DIN EN 12415
• leistungsstarke Kühlmitteleinrichtung mit 1,5 bar
• LED-Arbeitsraumbeleuchtung
• Satz Ausrichtelemente
• Maschine gemäß CE
• Maschinendokumentation / Deutsch - elektronisch

Jessey Jaguar - HS

• vergrößerte Spindelbohrung Ø 87 mm (Modell 1800 HS) und Ø 102 mm (Modell 2200 HS)
• elektrischer 4-fach Stahlhalter
• 4-fach Revolverkopf PARAT® RD
• elektromechanischer 8-fach VDI Werkzeugrevolver
• elektromechanischer 12-fach VDI Werkzeugrevolver
• hydraulischer 8- oder 12-fach VDI Werkzeugrevolver für angetriebene Werkzeuge inkl. C-Achse
• hydraulische 3-Backen-Futter
• 3-Backen Keilstangenfutter
• hydraulischer Maschinenreitstock
• feststehende Lünetten
• hydraulische, feststehende Lünette
• mitlaufende Lünette
• mitlaufende Zentrierspitze
• Späneförderer inkl. Spänewagen
• Späneförderer mit rückwärtigem Auswurf
• leistungsstarke Kühlmitteleinrichtung 5 oder 8 bar
• Pflegesystem BIOBALANCE® für Kühlschmierstoffe
• HAMMA® Testkoffer EXKLUSIV für Messungen von Kühlschmierstoff
• MISCEO® EXKLUSIV vollelektronisches Mischgerät für Kühlschmierstoffe
• LTA® Filtrationssysteme
• HALTER® BASIC Pro 12 Beladeroboter
• HALTER® Rasterplatten von 10 – 135 mm
• HALTER® Wendestation für zweiseitige Bearbeitung
• CAD/CAM Software
• zusätzliche Dokumentation in Papierform
