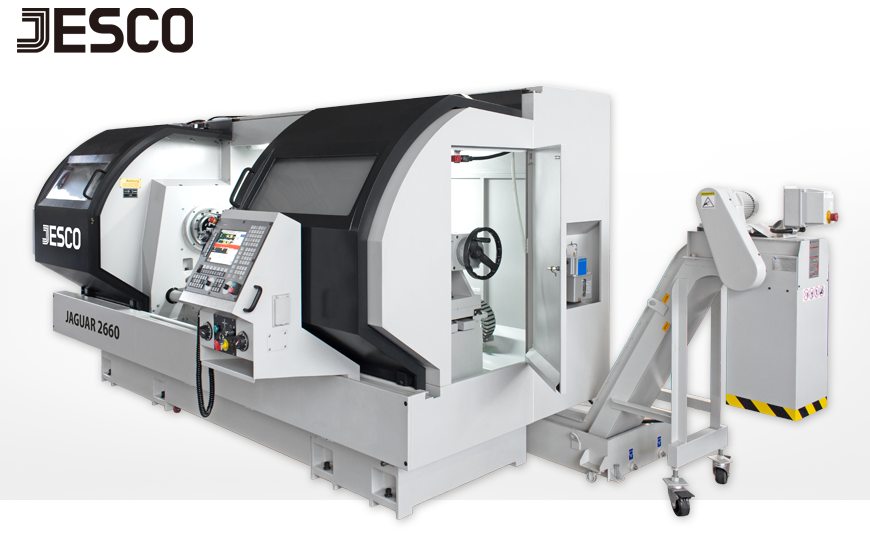

JESSEY JAGUAR 2600 / 3000 (HS)
Die JESSEY JAGUAR CNC-Drehmaschinen der 2600 / 3000 Serie sind die Präzisions-Zyklendrehmaschinen für die anspruchsvolle Schwerzerspanung in einer modernen Fertigung.
Durch die schwere Maschinenbasis aus mehrfach spannungsfrei geglühtem MEEHANITE® Qualitätsguss und durch das stark verrippte Maschinenbett mit einer Breite von 480 mm, stehen ihnen sehr leistungsstarke Produktionsdrehmaschinen zur Verfügung mit einem Dreh-Ø über Bett von 660 mm oder 760 mm.
Dank der umfangreichen Serienausstattung, verbunden mit der neuesten CNC-Steuerungen von SIEMENS® oder FANUC® bieten diese CNC-Drehmaschinen umfassende Programmiermöglichkeiten. Ob manuelle-, ISO- oder Zyklenprogrammierung – für jeden aktuellen und zukünftigen Anwendungsfall stehen ihnen weitreichende Fertigungsmöglichkeiten zur Verfügung um eine schnelle und präzise Fertigung mit hoher Oberflächengüte zu gewährleisten.
- Maschinenhighlights
- Technische Daten - JAGUAR 2600
- Technische Daten - JAGUAR 3000
- Serienausstattung
- Sonderzubehör und Optionen
- Angebot anfordern
Jessey Jaguar 2600 / 3000 (HS)
Maschinenaufbau
- flachgeführte CNC-Zyklendrehmaschine mit SIEMENS® oder FANUC® CNC-Zyklensteuerung inkl. DIN / ISO Programmierung
- verwindungssteifes, mehrfach spannungsfrei geglühtes und stark verripptes Maschinenbett aus MEEHANITE® Qualitätsguss für minimale Vibrationen und maximale Steifigkeit
- Rechteck- und Prismen-Maschinenführungen sowie die vorgespannte Präzisions-Kugelumlaufspindel gewährleisten eine exakte und dauerhafte Positioniergenauigkeit über die gesamte Bettlänge
- nach 50 Rockwell (HRC) induktionsgehärtete und feingeschliffene Führungsbahnen mit einer Bettbreite von 480 mm für hohes Spannvolumen bei höchster Präzision und Oberflächengüte
Spindel- und Getriebeaufbau
- 4-fach präzisionsgelagerte Hauptarbeitsspindel mit Ölumlaufschmierung und 105 mm Spindelbohrung (155 mm Option)
- moderner Hauptantriebe mit leistungsstarkem AC-Servomotor mit 15/22 kW
- Lager, Wellen und Zahnräder sind induktionsgehärtet, geschliffen und spielfrei eingepasst für einen ruhigen Lauf, auch bei hohen Drehzahlen
- 3-stufiges Schaltgetriebe mit elektronischer Getriebeumschaltung, hohem Drehmoment und einem breiten Drehzahlband (1. Stufe) 26 – 244 U/min (2. Stufe) 225 – 670 U/min (3. Stufe) 671 – 2.000 U/min
- Hauptspindel auch mit Riemenantrieb und einem Drehzahlbereich bis 2.000 U/min (Modell HS)
Spannsysteme
- Schnellwechselstahlhalter System MULTIFIX® Größe MC, inkl. 4 Einsätzen
- elektrischer 4-fach Stahlhalter (Option)
- Revolverkopf PARAT® RD3 oder RD4 (Option)
- 8-fach Werkzeugrevolver mit VDI 40 und VDI 50 Aufnahme (Option)
- 12-fach Werkzeugrevolver für angetriebene Werkzeuge mit VDI 40 Aufnahme inkl. C-Achse (Option)
Reitstock
- kräftiger verschiebbarer Maschinenreitstock mit einer Pinolenaufnahme MK 6, 105 mm Pinolen-Ø, 300 mm Pinolenhub, Schnellspannung und automatischer Schleppvorrichtung
- hydraulischer Maschinenreitstock (Option)
Sonstiges
- Werkzeugmachergenauigkeit nach DIN 8606 für Drehmaschinen
- ergonomisches, über die gesamte Arbeitslänge verschiebbares Bedienpanel mit Monitor, Tastatur und zwei elektronischen Handrädern für X- und Z-Achse
- Sicherheits-Maschinenvollverkleidung mit zwei groß dimensionierten Schiebetüren, für einfache Bestückung – auch großer, langer Werkstücke
- zwei Sichtfenster mit Sicherheitsglas nach DIN EN 12415
- leistungsstarke Kühlmitteleinrichtung mit groß dimensioniertem Kühlmitteltank
- eine nach vorne herausziehbare Spänewanne erleichtert die Reinigung und die Entnahme der anfallenden Späne
- Energiemanagement eGREEN+ serienmäßig bei allen JESSEY Maschinen
Jessey Jaguar 2600
Spitzenhöhe | 330 mm |
Spitzenweite | 1.500 – 6.000 mm |
Umlauf-Ø - über Bett - über Querschlitten - in der Aussparung |
660 mm 458 mm 960 mm |
Länge der Aussparung | 300 mm |
Bettbreite | 480 mm |
Spindelbohrung - Serie - Option |
Ø 105 mm Ø 155 mm |
Spindelaufnahme - Serie - Option |
DIN 55029 / C11 DIN 55026 / A2-11 |
Spindeldrehzahlen - 3 Getriebestufen |
26 – 2.000 U/min |
AC-Spindelmotor - Siemens - Fagor |
15 kW 15/22 kW |
Schlitten - Querweg (X) - Verfahrweg (Z) - Schlittenweg (X) - Vorschub (X/Z) - Eilgang (X/Z) |
358 mm 2.077 – 6.259 mm 390 mm 11,6 / 16,5 Nm 6 m/min |
Reitstock - Pinolenaufnahme - Pinolen-Ø - Pinolenhub |
6 MK 105 mm 300 mm |
Länge | 3.858 – 7.600 mm |
Tiefe / Breite | 2.110 – 2.400 mm |
Höhe | 1.870 – 1.950 mm |
Gewicht | 4.900 – 10.600 kg |
Jessey Jaguar 3000 (HS)
Spitzenhöhe | 380 mm |
Spitzenweite | 1.500 – 6.000 mm |
Umlauf-Ø - über Bett - über Querschlitten - in der Aussparung |
760 mm 560 mm 1.060 mm |
Länge der Aussparung | 300 mm |
Bettbreite | 480 mm |
Spindelbohrung - Modell 3000 - Modell 3000 HS |
Ø 105 mm Ø 155 mm |
Spindelaufnahme - Modell 3000 - Modell 3000 HS |
DIN 55029 / C11 DIN 55026 / A2-11 |
Spindeldrehzahlen - 3 Getriebestufen - Riemenantrieb (HS) |
26 – 2.000 U/min 0 – 2.000 U/min |
AC-Spindelmotor - Siemens - Fanuc |
15 kW 15/18,5 kW |
Schlitten - Querweg (X) - Verfahrweg (Z) - Schlittenweg (X) - Vorschub (X/Z) - Eilgang (X/Z) |
358 mm 1.696 – 6.259 mm 390 mm 11,6 / 16,5 Nm 6 m/min |
Reitstock - Pinolenaufnahme - Pinolen-Ø - Pinolenhub |
6 MK 105 mm 300 mm |
Länge | 3.858 – 7.600 mm |
Tiefe / Breite | 2.110 – 2.400 mm |
Höhe | 1.870 – 1.950 mm |
Gewicht | 5.100 – 10.800 kg |
Jessey Jaguar 2600 / 3000 (HS)
- Maschinengenauigkeit nach DIN 8606
- CNC-Zyklensteuerung inkl. DIN / ISO Programmierung
- SIEMENS® SINUMERIK 828D inkl. ShopTurn
- FANUC® 0i TF - 3-stufiges Schaltgetriebe mit elektronischer Getriebeumschaltung und einem Drehzahlbereich von 26 bis 2.000 U/min
- Hauptspindel mit Riementrieb und einem Drehzahlbereich bis 2.000 U/min (Modell HS)
- 4-fach präzisionsgelagerte Hauptarbeitsspindel mit 105 / 155 mm Spindelbohrung
- moderne, leistungsstarke AC-Spindelmotoren
- Energiemanagement eGREEN+ Auto-Stop Funktion
- Schnellwechselstahlhalter MULTIFIX® Größe MC, inkl. 4 Einsätzen
- Prismen-Maschinenführung und Präzisions-Kugelumlaufspindel
- induktionsgehärtete, feingeschliffene Führungsbahnen mit einer großen Bettbreite von 480 mm
- herausnehmbare Bettbrücke
- nach vorne herausziehbare Spänewanne zur einfachen Entnahme der Späne
- automatisches Zentralschmiersystem für Führungsbahnen und Kugelumlaufspindel
- verschiebbares Bedienpanel mit Monitor und Tastatur
- 2 elektronische Handräder für X- und Z-Achse
- kräftiger Maschinenreitstock mit
- Pinolen-Ø 105 mm
- Pinolenhub 300 mm
- Schnellspannung (MK 6) - Sicherheits-Maschinenvollverkleidung mit zwei groß dimensionierten Schiebetüren
- zwei Sichtfenster mit Sicherheitsglas nach DIN EN 12415
- leistungsstarke Kühlmitteleinrichtung mit 1,5 bar
- LED-Arbeitsraumbeleuchtung
- Satz Ausrichtelemente
- Maschine gemäß CE
- Maschinendokumentation / Deutsch - elektronisch
Jessey Jaguar 2600 / 3000 (HS)
- Spindelaufnahme DIN 55026 / ASA 2–11 (serienmäßig bei Modell HS)
- Spindelbohrung Ø 155 mm inkl. rückwärtiger Futteraufnahme und Futterschutz
- Schnellwechselstahlhalter MULTIFIX® Größe MD1, inkl. 4 Einsätzen
- elektrischer 4-fach Stahlhalter
- Revolverkopf PARAT® RD3 oder RD4
- elektrischer 4-fach Stahlhalter
- elektromechanischer 8-fach Werkzeugrevolver VDI 40 oder VDI 50
- hydraulischer 12-fach Werkzeugrevolver VDI 40 für angetriebene Werkzeuge inkl. C-Achse mit einer Genauigkeit von +/- 0,1°
- hydraulisches Spannfutter
- Ø 380 / 450 mm für Spindelbohrung 105 mm
- Ø 450 / 530 mm für Spindelbohrung 155 mm - 3-Backen Keilstangenfutter
- Ø 315 / 400 / 500 mm - 3-Backenfutter Ø 400 mm
- hydraulischer Maschinenreitstock
- feststehende Lünetten
- Ø 50 – 210 mm
- Ø 200 – 380 mm
- Ø 350 – 500 mm - mitlaufende Lünette Ø 20 – 160 mm
- mitlaufende Zentrierspitze MK 6
- Scharnier-Späneförderer mit seitlichem Auswurf inkl. Spänewagen
- extra breiter Scharnier-Späneförderer mit rückwärtigem Auswurf inkl. Spänewagen und Hochdruckspülung
- leistungsstarke Kühlmitteleinrichtung 5 oder 8 bar
- Pflegesystem BIOBALANCE® für Kühlschmierstoffe
- MISCEO® vollelektronisches Mischgerät für Kühlschmierstoffe
- LTA® Filtrationssysteme
- HandlingTech® ecoZ - kompakte und flexible Automatisierung
- CAD/CAM Software
- zusätzliche Dokumentation in Papierform
CNC-Zyklensteuerung FANUC® 0i TF
Für komplexe Bearbeitungen, kleiner oder großer Werkstücke.
