JESSEY JAGUAR 2000 / 2200 (HS)
Die JESSEY JAGUAR CNC-Drehmaschinen der 2000 / 2200 Serie sind die "Allrounder" für die moderne, kraftvolle Präzisionszerspanung.
Durch die kompakte, schwere Maschinenbasis aus mehrfach spannungsfrei geglühtem MEEHANITE® Qualitätsguss und durch das stark verrippte Maschinenbett mit einer Breite von 345 mm, stehen ihnen eine leistungsstarke Produktionsdrehmaschinen zur Verfügung.
Dank der umfangreichen Serienausstattung und der neuesten CNC-Steuerungen von SIEMENS® oder FANUC® bieten diese Drehmaschinen umfassende Programmiermöglichkeiten. Ob manuelle-, ISO- oder Zyklenprogrammierung – für jeden aktuellen und zukünftigen Anwendungsfall stehen ihnen weitreichende Fertigungsmöglichkeiten zur Verfügung um eine schnelle und präzise Fertigung mit hoher Oberflächengüte zu gewährleisten.
- Maschinenhighlights
- Technische Daten - JAGUAR 2000
- Technische Daten - JAGUAR 2200
- Serienausstattung
- Sonderzubehör und Optionen
- Angebot anfordern
Jessey Jaguar 2000 / 2200 (HS)
Maschinenaufbau
- flachgeführte CNC-Zyklendrehmaschine mit SIEMENS® oder FANUC® CNC-Zyklensteuerung inkl. DIN / ISO Programmierung
- verwindungssteifes, mehrfach spannungsfrei geglühtes und stark verripptes Maschinenbett aus MEEHANITE® Qualitätsguss für minimale Vibrationen und maximale Steifigkeit
- Rechteck- und Prismen-Maschinenführungen sowie die vorgespannte Präzisions-Kugelumlaufspindel gewährleisten eine exakte und dauerhafte Positioniergenauigkeit über die gesamte Bettlänge
- nach 50 Rockwell (HRC) induktionsgehärtete und feingeschliffene Führungsbahnen mit einer Bettbreite von 345 mm für hohes Spannvolumen bei höchster Präzision und Oberflächengüte
Spindel- und Getriebeaufbau
- 4-fach präzisionsgelagerte Hauptarbeitsspindel mit Ölumlaufschmierung und max. 87 mm Spindelbohrung
- moderner Hauptantriebe mit leistungsstarkem AC-Servomotor mit 11/15,5 kW
- Lager, Wellen und Zahnräder sind induktionsgehärtet, geschliffen und spielfrei eingepasst für einen ruhigen Lauf, auch bei hohen Drehzahlen
- 3-stufiges Schaltgetriebe mit elektronischer Getriebeumschaltung, hohem Drehmoment und einem breiten Drehzahlband (1. Stufe) 26 – 266 U/min (2. Stufe) 267 – 766 U/min (3. Stufe) 767 – 2.400 U/min
- Hauptspindel auch mit Riemenantrieb und einem Drehzahlbereich bis 3.500 U/min (Modell HS)
Spannsysteme
- Schnellwechselstahlhalter System MULTIFIX® Größe MC inkl. 4 Einsätzen
- elektrischer 4-fach Stahlhalter (Option)
- Revolverkopf PARAT® RD2 oder RD3 (Option)
- 8-fach Werkzeugrevolver mit VDI 40 Aufnahme (Option)
- hydraulischer 12-fach Werkzeugrevolver mit VDI 30 Aufnahme für angetriebene Werkzeuge inkl. C-Achse (Option - Modell 2200 HS)
Reitstock

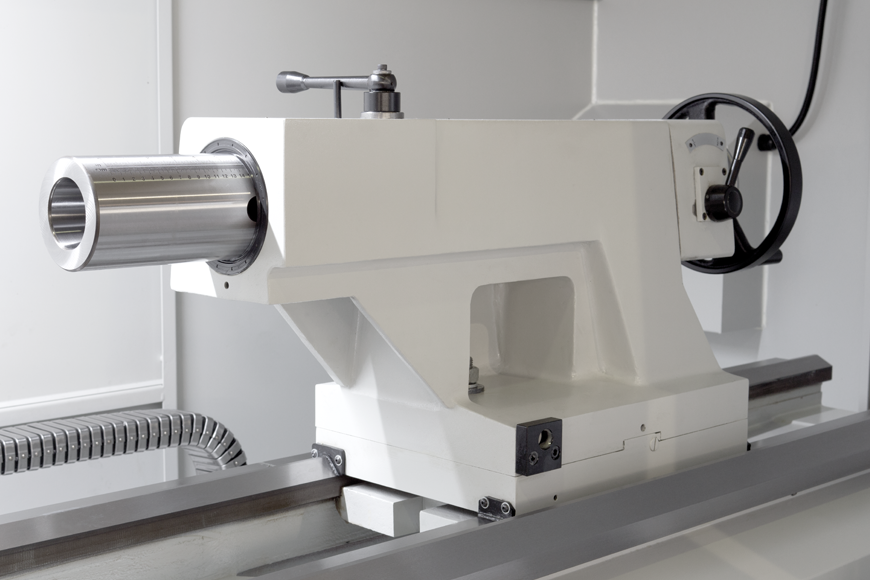

- kräftiger verschiebbarer Maschinenreitstock mit einer Pinolenaufnahme MK 5, 75 mm Pinolen-Ø, 200 mm Pinolenhub und Schnellspannung
- hydraulischer Maschinenreitstock (Option)
Sonstiges
- Werkzeugmachergenauigkeit nach DIN 8606 für Drehmaschinen
- ergonomisches, über die gesamte Arbeitslänge verschiebbares Bedienpanel mit Monitor, Tastatur und zwei elektronischen Handrädern für X- und Z-Achse
- Sicherheits-Maschinenvollverkleidung mit zwei groß dimensionierten Schiebetüren, für einfache Bestückung – auch großer, langer Werkstücke
- zwei Sichtfenster mit Sicherheitsglas nach DIN EN 12415
- leistungsstarke Kühlmitteleinrichtung mit groß dimensioniertem Kühlmitteltank
- eine nach vorne herausziehbare Spänewanne erleichtert die Reinigung und die Entnahme der anfallenden Späne
- Energiemanagement eGREEN+ serienmäßig bei allen JESSEY Maschinen
Jessey Jaguar 2000
| Spitzenhöhe | 255 mm |
| Spitzenweite | 1.000 – 3.000 mm |
| Umlauf-Ø - über Bett - über Querschlitten - in der Aussparung |
510 mm 340 mm 760 mm |
| Länge der Aussparung | 230 mm |
| Bettbreite | 345 mm |
| Spindelbohrung | Ø 80 mm |
| Spindelaufnahme - Serie - Option |
DIN 55029 / C8 DIN 55026 / A2-8 |
| Spindeldrehzahlen - 3 Getriebestufen |
26 – 2.400 U/min |
| AC-Spindelmotor - Siemens - Fanuc |
9 kW 11/15 kW |
| Schlitten - Querweg (X) - Verfahrweg (Z) - Vorschub - Eilgang (X/Z) |
289 mm 1.569 – 3.093 mm 3,2 / 11,6 Nm 6 m/min |
| Reitstock - Pinolenaufnahme - Pinolen-Ø - Pinolenhub |
5 MK 75 mm 200 mm |
| Länge | 3.136 – 5.030 mm |
| Tiefe / Breite | 1.752 – 1.780 mm |
| Höhe | 1.795 – 1.802 mm |
| Gewicht | 3.200 – 4.600 kg |
Jessey Jaguar 2200 (HS)
| Spitzenhöhe | 280 mm |
| Spitzenweite | 1.000 – 3.000 mm |
| Umlauf-Ø - über Bett - über Querschlitten - in der Aussparung |
560 mm 390 mm 810 mm |
| Länge der Aussparung | 230 mm |
| Bettbreite | 345 mm |
| Spindelbohrung - Modell 2200 - Modell 2200 HS |
Ø 80 mm Ø 87 mm |
| Spindelaufnahme - Modell 2200 - Modell 2200 HS |
DIN 55029 / C8 DIN 55026 / A2-8 |
| Spindeldrehzahlen - 3 Getriebestufen - Riemenantrieb (HS) |
26 – 2.400 U/min 0 – 3.500 U/min |
| AC-Spindelmotor - Siemens - Fanuc |
9 kW 11/15 kW |
| Schlitten - Querweg (X) - Verfahrweg (Z) - Vorschub (X/Z) - Eilgang (X/Z) |
289 mm 1.061 – 3.093 mm 3,2 / 11,6 Nm 6 m/min |
| Reitstock - Pinolenaufnahme - Pinolen-Ø - Pinolenhub |
5 MK 75 mm 200 mm |
| Länge | 3.136 – 5.030 mm |
| Tiefe / Breite | 1.752 – 1.780 mm |
| Höhe | 1.795 – 1.802 mm |
| Gewicht | 3.500 – 4.800 kg |
Jessey Jaguar 2000 / 2200 (HS)
- Maschinengenauigkeit nach DIN 8606
- CNC-Zyklensteuerung inkl. DIN / ISO Programmierung
- SIEMENS® SINUMERIK 828D inkl. ShopTurn
- FANUC® 0i TF - 3-stufiges Schaltgetriebe mit elektronischer Getriebeumschaltung und einem Drehzahlbereich von 26 bis 2.400 U/min
- Hauptspindel mit Riementrieb und einem Drehzahlbereich bis 3.500 U/min (Modell HS)
- 4-fach präzisionsgelagerte Hauptarbeitsspindel mit 80 / 87 mm Spindelbohrung
- moderne, leistungsstarke AC-Spindelmotoren
- Energiemanagement eGREEN+ Auto-Stop Funktion
- Schnellwechselstahlhalter System MULTIFIX® Größe MC, inkl. 4 Einsätzen
- Prismen-Maschinenführung und Präzisions-Kugelumlaufspindel
- induktionsgehärtete, feingeschliffene Führungsbahnen mit einer großen Bettbreite von 345 mm
- herausnehmbare Bettbrücke
- nach vorne herausziehbare Spänewanne zur einfachen Entnahme der Späne
- automatisches Zentralschmiersystem für Führungsbahnen und Kugelumlaufspindel
- verschiebbares Bedienpanel mit Monitor und Tastatur
- 2 elektronische Handräder für X- und Z-Achse
- kräftiger Maschinenreitstock mit
- Pinolen-Ø 75 mm
- Pinolenhub 200 mm
- Schnellspannung (MK 5) - Sicherheits-Maschinenvollverkleidung mit zwei groß dimensionierten Schiebetüren
- zwei Sichtfenster mit Sicherheitsglas nach DIN EN 12415
- leistungsstarke Kühlmitteleinrichtung mit 1,5 bar
- LED-Arbeitsraumbeleuchtung
- Satz Ausrichtelemente
- Maschine gemäß CE
- Maschinendokumentation / Deutsch - elektronisch
Jessey Jaguar 2000 / 2200 (HS)
- Spindelaufnahme DIN 55026 / ASA 2–8 (serienmäßig bei Modell HS)
- elektrischer 4-fach Stahlhalter
- Revolverkopf PARAT® RD2 oder RD3
- elektromechanischer 8-fach Werkzeugrevolver VDI 40
- hydraulischer 12-fach Werkzeugrevolver VDI 30 für angetriebene Werkzeuge inkl. C-Achse mit einer Genauigkeit von +/- 0,1° (Modell HS)
- hydraulisches 3-Backen-Futter Ø 250 / 305 mm
- 3-Backen Keilstangenfutter Ø 315 / 400 mm
- hydraulischer Maschinenreitstock
- feststehende Lünetten (Modell 2000)
- Ø 25 – 135 mm
- Ø 85 – 190 mm
- Ø 165 – 300 mm - feststehende Lünetten (Modell 2200)
- Ø 44 – 135 mm
- Ø 85 – 190 mm
- Ø 165 – 375 mm - hydraulische, feststehende Lünette Ø 20 – 165 mm
- mitlaufende Lünette Ø 15 – 85 mm
- mitlaufende Zentrierspitze MK 5
- Scharnier-Späneförderer mit seitlichem Auswurf inkl. Spänewagen
- extra breiter Scharnier-Späneförderer mit rückwärtigem Auswurf inkl. Spänewagen und Hochdruckspülung
- leistungsstarke Kühlmitteleinrichtung 5 oder 8 bar
- Pflegesystem BIOBALANCE® für Kühlschmierstoffe
- MISCEO® vollelektronisches Mischgerät für Kühlschmierstoffe
- LTA® Filtrationssysteme
- HandlingTech® ecoZ - kompakte und flexible Automatisierung
- CAD/CAM Software
- zusätzliche Dokumentation in Papierform
CNC-Zyklensteuerung FANUC® 0i TF
