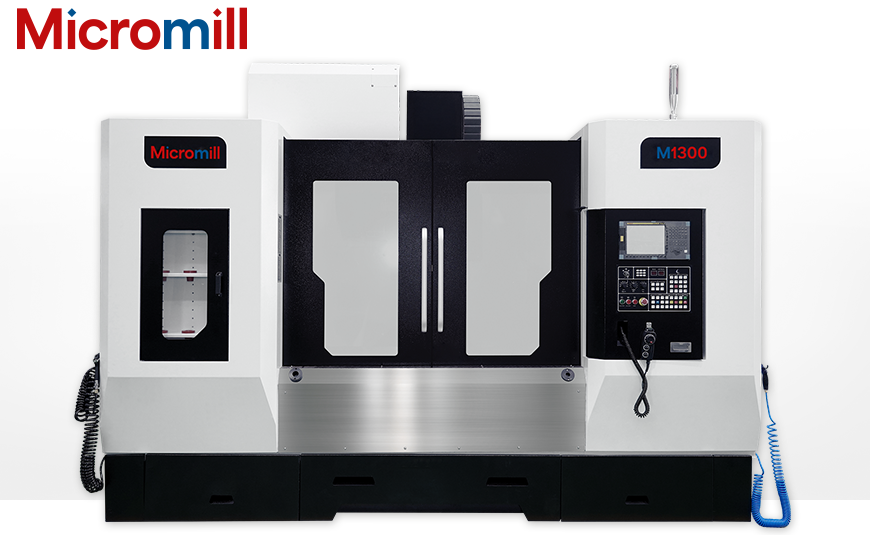

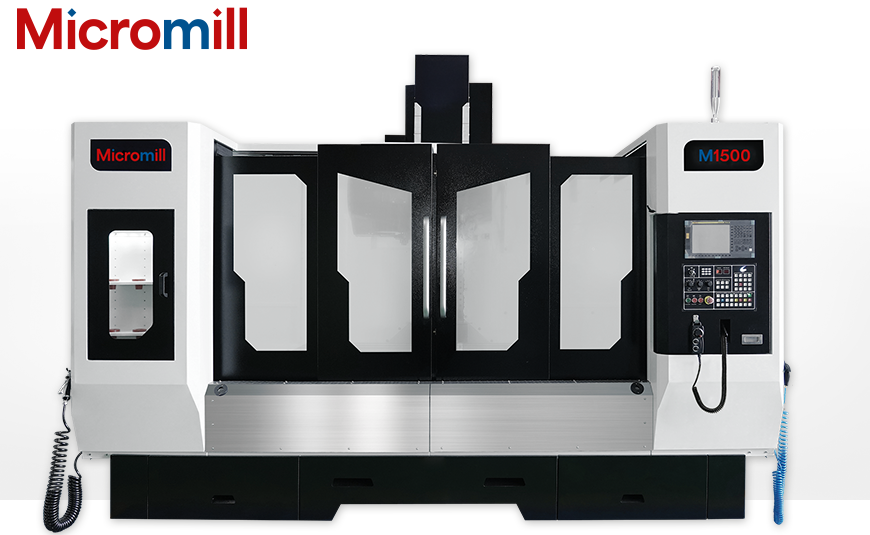

MICROMILL M1300 / M1500
Die MICROMILL M1300 und M1500 sind für größere Werkstücke und anspruchsvolle Fräsaufgaben ausgelegt.
Mit langen Verfahrwegen und robuster Maschinenarchitektur eignen sie sich ideal für den industriellen Einsatz im mittleren bis schweren Bereich.
Die steife, vibrationsarme Struktur gewährleistet hohe Maßgenauigkeit, sehr gute Oberflächenqualitäten und einen ruhigen Zerspanungsprozess. Leistungsstarke Achssysteme und die BBT-40-Spindel ermöglichen kurze Bearbeitungszeiten bei hoher Wiederholgenauigkeit.
Ergonomische Bedienkonzepte und eine vollständig geschlossene Maschinenvollverkleidung sorgen für sicheren und effizienten Betrieb.
- Maschinenhighlights
- Technische Daten
- Serienausstattung
- Sonderzubehör und Optionen
- Angebot anfordern
Micromill M1300 / M1500
- serienmäßig SIEMENS® SINUMERIK CNC-Steuerung mit Touch-Panel, optional HEIDENHAIN®
- platzsparendes Maschinendesign trotz großer Verfahrwege bei hoher Geschwindigkeit, Präzision und Produktivität
- massive Maschinenstruktur aus MEEHANITE® Qualitätsgrauguss EN-GJL-300 (FC 300)
- bis zu 30% höhere Steifigkeit durch hohe thermische Stabilität
- FEM-optimierte Konstruktion für maximale Struktur- und Bearbeitungsgenauigkeit
- hervorragende Schwingungsdämpfung für bessere Oberflächen, längere Werkzeugstandzeiten und geringere Kosten
- Präzisions-Kugelumlaufspindeln mit Direktantrieben – Positioniergenauigkeit ± 0,005 mm und eine um bis zu 40% höhere Wiederholgenauigkeit
- spielfreie Linear-Rollenführungen mit Eilgang bis 30 m/min
- stabiler Arbeitstisch 1.450 x 650 mm oder 1.700 x 650 mm mit bis zu 1.500 kg Traglast
- Vollverkleidung (oben geschlossen) – ideal für IKZ-Bearbeitung
- BBT-40 Hochleistungsspindel, 10.000 U/min serienmäßig, optional 12.000 U/min
- Rigid Tapping und automatische Spindelorientierung
- 28-fach Doppelarm-Werkzeugwechsler mit 1,9 sek. Werkzeugwechselzeit
- optionale CTS-Spindelkühlung (20 / 30 bar) und automatisches Wash-Down
- langlebige Teleskopabdeckungen und komfortabler Werkzeugzugang von der Maschinenseite
Micromill M1300 / M1500
| Tischgröße - Modell M1300 - Modell M1500 |
1.460 x 650 mm 1.700 x 650 mm |
| T-Nuten - Anzahl - Breite - Abstand |
5 Stück 18 mm 140 mm |
| max. Tischbelastung | 1.500 kg |
| Verfahrwege - Längsweg (X) - Querweg (Y) - Vertikalweg (Z) |
1.300 / 1.500 mm 700 mm 700 mm |
| Spindelaufnahme | BBT 40 |
| Spindeldrehzahlen | 10.000 U/min |
| Spindelantrieb | Riemenspindel |
| Spindelmotor - Serie - Option |
11/15 - P22 kW 15/18,5 - P26 kW |
| Abstand - Spindel / Tisch |
120 – 820 mm |
| Spindelausladung | 714 / 710 mm |
| Eilgang (X/Y/Z) | 30 / 30 / 24 m/min |
| Vorschub (X/Y/Z) | 20 m/min |
| Länge | 3.950 / 4.255 mm |
| Tiefe / Breite | 2.850 mm |
| Höhe | 3.095 / 3.100 mm |
| Gewicht | 8.500 / 8.900 kg |
Micromill M1300 / M1500
- CNC-Steuerung SIEMENS® SINUMERIK 828D mit 15" Bildschirm inkl. ShopMill Oberfläche
- elektronisches Handrad
- seitlich, schwenkbares Bedienpanel
- Maschinengenauigkeit gemäß VDI 3441
- Hochleistungsspindel mit 10.000 U/min mit BBT 40 Werkzeugaufnahme
- automatischer Werkzeugwechsler mit 28 Werkzeugplätzen, Arm-Typ
- Präzisionslinear-Rollenführungen in allen 3 Achsen
- automatische Zentralschmierung
- Arbeitstisch präzisionsgeschliffen mit 5 T-Nuten
- präzisionsgeschliffene Kugelumlaufspindeln in allen 3 Achsen
- Maschinenvollverkleidung mit zwei vorderen Schiebetüren und zwei seitlichen Türen
- Kühlsystem bestehend aus Kopfkühlung, Kühlmittelpumpe und Ringkühlung
- Kühlmittelpistole
- starres Gewindeschneiden, ohne Ausgleichsfutter (Rigid-Tapping)
- automatische Spindelausblasfunktion
- Vorbereitung für
- für Späneförderer
- BLUM® Tastsystem - 3-fach-Status-Lampe
- LED-Arbeitsraumbeleuchtung
- Maschine gemäß CE
- Maschinendokumentation / Deutsch - elektronisch
Micromill M1300 / M1500
- CNC-Steuerung SIEMENS® SINUMERIK ONE mit 15" Multi-Touch-Screen
- Spindeloptionen In-Line-Spindel mit Spindelölkühler
- 10.000 U/min / BBT 40
- 12.000 U/min / BBT 40 - Werkzeugaufnahme HSK 63 für In-Line Spindel 18.000 U/min
- automatischer Spindelölkühler für Riemenspindel
- erhöhte Antriebsleistung 15/18,5 - P22 kW
- Kühlung durch die Spindel 20 oder 30 bar
- 30-fach Werkzeugwechsler
- Kratzbandspäneförderer inkl. Spänespülsystem, speziell für kleine bis mittlere gebrochene Späne
- Scharnierspäneförderer inkl. Spänespülsystem, speziell für lange, voluminöse und schwere Späne
- Spänespülsystem für leichtere Späneabfuhr
- Ölabscheider
- Vorbereitung für 4. und 5. Achse
- pL LEHMANN® CNC-Drehtische
- Servo-Verstärker für pL LEHMANN® CNC-Drehtische
- hydraulische NC-Schraubstöcke in diversen Größen
- Drehplatte für Hydraulikschraubstock
- diverse Werkzeug- und Werkstückmesssysteme
- Pflegesystem BIOBALANCE® für Kühlschmierstoffe
- HAMMA® Testkoffer EXKLUSIV für Messungen von Kühlschmierstoff
- MISCEO® EXKLUSIV vollelektronisches Mischgerät für Kühlschmierstoffe
- HALTER® BASIC Pro 12 Beladeroboter
- HALTER® Rasterplatten von 10 – 135 mm
- HALTER® Wendestation für zweiseitige Bearbeitung
- SIEMENS® Safety Integrated
Ein ganzheitliches und voll integriertes Sicherheitskonzept - CAD/CAM Software
- zusätzliche Dokumentation in Papierform
CNC-Zyklensteuerung SIEMENS® ONE
