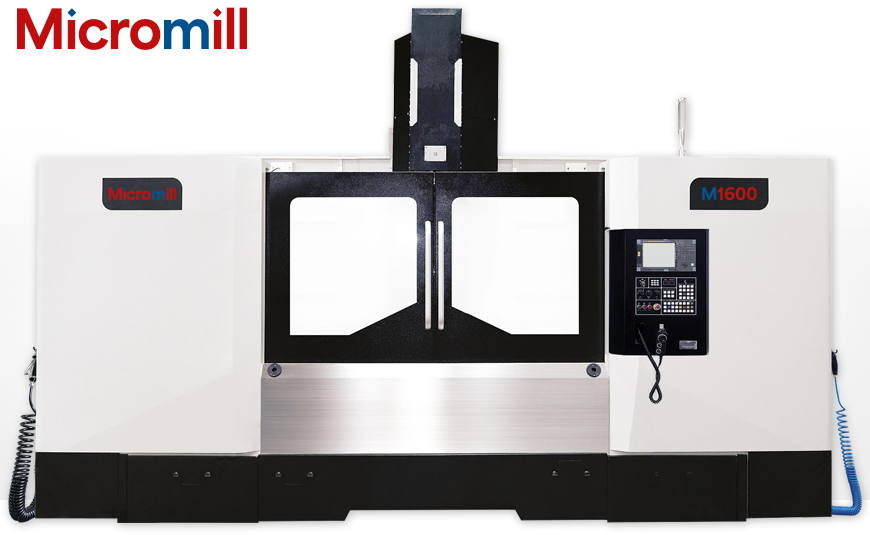

MICROMILL M1600
Die MICROMILL M1600 ist der Einstieg in die Großfräsbearbeitung innerhalb der MICROMILL-Baureihe.
Mit großen Verfahrwegen, einem großzügigen Arbeitstisch und hoher Tischbelastung eignet sie sich für schwere und komplexe Werkstücke.
Die optimierte Maschinenstruktur sorgt für stabile Prozesse, hohe Präzision und sehr gute Oberflächenqualitäten. Leistungsfähige Achssysteme sowie die BBT-40-Spindel – optional BBT-50 – ermöglichen wirtschaftliche Bearbeitung auch im Dauereinsatz.
Ergonomie und Bedienkomfort unterstützen eine effiziente und sichere Fertigung.
- Maschinenhighlights
- Technische Daten
- Serienausstattung
- Sonderzubehör und Optionen
- Angebot anfordern
Micromill M1600
- serienmäßig SIEMENS® SINUMERIK CNC-Steuerung mit Touch-Panel, optional HEIDENHAIN®
- platzsparendes Maschinendesign trotz großer Verfahrwege – hohe Geschwindigkeit, Präzision und Produktivität
- massive Maschinenstruktur aus MEEHANITE® Qualitätsgrauguss EN-GJL-300 (FC 300) – bis zu 30% höhere Steifigkeit
- FEM-optimierte Konstruktion und exzellente Schwingungsdämpfung für beste Oberflächen und lange Werkzeugstandzeiten
- Präzisions-Kugelumlaufspindeln mit Direktantrieben – Positioniergenauigkeit ± 0,006 mm und eine um bis zu 40% höhere Wiederholgenauigkeit
- spielfreie 4-fach Linear-Rollenführungen in der Y-Achse, Eilgang bis 30 m/min
- stabiler Arbeitstisch 1.800 x 800 mm mit bis zu 2.000 kg Traglast – ideal für schwere Werkstücke und 4-/5-Achs-Bearbeitung
- Vollverkleidung (oben geschlossen) – optimal für IKZ-Bearbeitung
- BBT-40 Hochleistungsspindel, 10.000 U/min serienmäßig (12.000 optional), optional BBT-50
- Rigid Tapping und automatische Spindelorientierung
- 28-fach Doppelarm-Werkzeugwechsler (BBT-50: 24 Plätze) mit bis zu 1,9 sek. Werkzeugwechselzeit
- optionale CTS-Spindelkühlung (20 / 30 bar) und automatisches Wash-Down
- langlebige Teleskopabdeckungen und komfortabler Werkzeugzugang von der Maschinenseite
Micromill M1600
| Tischgröße | 1.800 x 800 mm |
| T-Nuten - Anzahl - Breite - Abstand |
5 Stück 18 mm 125 mm |
| max. Tischbelastung | 2.000 kg |
| Verfahrwege - Längsweg (X) - Querweg (Y) - Vertikalweg (Z) |
1.600 mm 800 mm 750 mm |
| Spindelaufnahme | BBT 40 / BBT 50 |
| Spindeldrehzahlen - BBT 40 - BBT 50 |
10.000 U/min 6.000 U/min |
| Spindelantrieb | Riemenspindel |
| Spindelmotor - BBT 40 - BBT 50 |
11/15 - P22 kW 15/18,5 - P26 kW |
| Abstand - Spindel / Tisch |
130 – 880 mm |
| Spindelausladung | 846 mm |
| Eilgang (X/Y/Z) | 30 / 30 / 24 m/min |
| Vorschub (X/Y/Z) | 20 m/min |
| Länge | 4.650 mm |
| Tiefe / Breite | 2.880 mm |
| Höhe | 3.175 mm |
| Gewicht | 11.000 kg |
Micromill M1600
- CNC-Steuerung SIEMENS® SINUMERIK 828D mit 15" Bildschirm inkl. ShopMill Oberfläche
- elektronisches Handrad
- seitlich, schwenkbares Bedienpanel
- Maschinengenauigkeit gemäß VDI 3441
- Hochleistungsspindel mit
- 10.000 U/min mit BBT 40 Werkzeugaufnahme
- 6.000 U/min mit BBT 50 Werkzeugaufnahme - automatischer Arm-Typ Werkzeugwechsler mit
- 28 Werkzeugplätzen (BBT 40)
- 24 Werkzeugplätzen (BBT 50) - Präzisionslinear-Rollenführungen in allen 3 Achsen
- automatische Zentralschmierung
- Arbeitstisch präzisionsgeschliffen mit 5 T-Nuten
- präzisionsgeschliffene Kugelumlaufspindeln in allen 3 Achsen
- Maschinenvollverkleidung mit zwei vorderen Schiebetüren und zwei seitlichen Türen
- Kühlsystem bestehend aus Kopfkühlung, Kühlmittelpumpe und Ringkühlung
- Kühlmittelpistole
- starres Gewindeschneiden, ohne Ausgleichsfutter (Rigid-Tapping)
- automatische Spindelausblasfunktion
- Vorbereitung für
- für Späneförderer
- BLUM® Tastsystem - 3-fach-Status-Lampe
- LED-Arbeitsraumbeleuchtung
- Maschine gemäß CE
- Maschinendokumentation / Deutsch - elektronisch
Micromill M1600
- Spindeloptionen In-Line-Spindel mit Spindelölkühler
- 10.000 U/min / BBT 40
- 12.000 U/min / BBT 40 - erhöhte Antriebsleistung 11/15 - P22 kW (BBT 40)
- automatischer Spindelölkühler
- Kühlung durch die Spindel 20 oder 30 bar
- Spänepaket Kratzband, speziell für kleine bis mittlere gebrochene Späne
bestehend aus:
- Kratzbandspäneförderer
- Spänespülsystem - Spänepaket Scharnier, speziell für lange, voluminöse und schwere Späne
bestehend aus:
- Scharnierspäneförderer
- Spänespülsystem - Spänespülsystem für leichtere Späneabfuhr
- Ölabscheider
- Vorbereitung für
- 4. Achse nur Verkabelung
- 4. Achse mit Motor und Antrieb
- 5. Achse nur Verkabelung
- 5. Achse mit Motor und Antrieb - hydraulische NC-Schraubstöcke in diversen Größen
- Drehplatte für Hydraulikschraubstock
- diverse Werkzeug- und Werkstückmesssysteme
- Pflegesystem BIOBALANCE® für Kühlschmierstoffe
- HAMMA® Testkoffer EXKLUSIV für Messungen von Kühlschmierstoff
- MISCEO® EXKLUSIV vollelektronisches Mischgerät für Kühlschmierstoffe
- LTA® Filtrationssysteme
- HALTER® BASIC Pro 12 Beladeroboter
- HALTER® Rasterplatten von 10 – 135 mm
- HALTER® Wendestation für zweiseitige Bearbeitung
- CAD/CAM Software
- zusätzliche Dokumentation in Papierform
