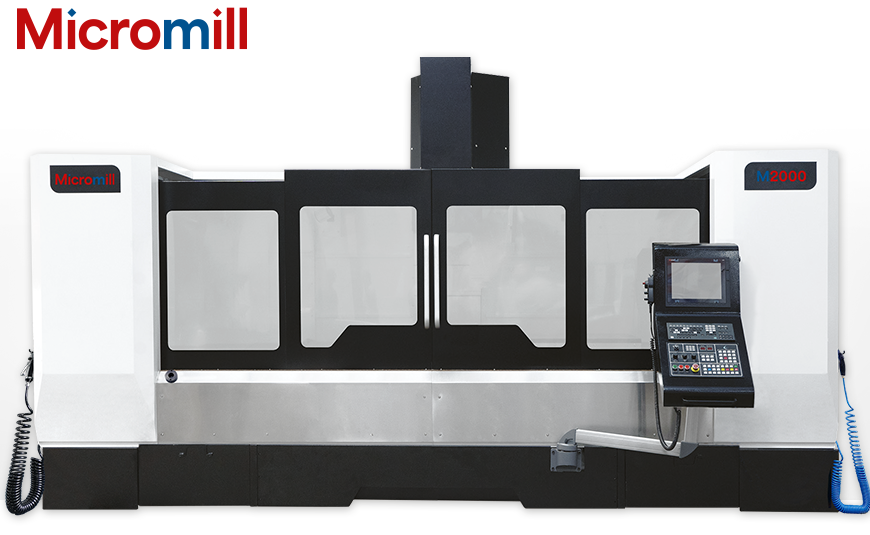

MICROMILL M2000
Die MICROMILL M2000 ist für die Bearbeitung großer und schwerer Werkstücke konzipiert. Große Verfahrwege, hohe Tischbelastung und eine steife Maschinenstruktur ermöglichen präzise und prozesssichere Zerspanung im anspruchsvollen Industrieeinsatz.
Leistungsstarke Achssysteme und die BBT-50-Spindel sorgen für kurze Bearbeitungszeiten und hohe Wiederholgenauigkeit.
Die robuste, vollständig geschlossene Maschinenvollverkleidung sowie ergonomische Bedienlösungen gewährleisten einen sicheren, produktiven und wirtschaftlichen Betrieb auch im Mehrschicht- und Dauereinsatz.
- Maschinenhighlights
- Technische Daten
- Serienausstattung
- Sonderzubehör und Optionen
- Angebot anfordern
Micromill M2000
- serienmäßig SIEMENS® SINUMERIK CNC-Steuerung mit Touch-Panel, optional HEIDENHAIN®
- platzsparendes Design trotz großer Verfahrwege – hohe Geschwindigkeit, Präzision und Produktivität
- massive Maschinenstruktur aus MEEHANITE® Qualitätsgrauguss EN-GJL-300 (FC 300) – bis zu 30% höhere Steifigkeit
- FEM-optimierte Konstruktion mit exzellenter Schwingungsdämpfung für beste Oberflächen und lange Werkzeugstandzeiten
- Präzisions-Kugelumlaufspindeln mit Direktantrieben – Positioniergenauigkeit ± 0,008 mm und eine um bis zu 40% höhere Wiederholgenauigkeit
- 4-fach Linear-Rollenführungen in der Y-Achse, Eilgang bis 20 m/min
- Schwerlast-Arbeitstisch 2.200 x 900 mm mit bis zu 2.200 kg Traglast
- Vollverkleidung (oben geschlossen) – ideal für IKZ-Bearbeitung
- Rigid Tapping und automatische Spindelorientierung
- 24-fach Doppelarm-Werkzeugwechsler (BBT-50) mit ≤ 2,8 sek. Wechselzeit
- optionale CTS-Spindelkühlung (20 / 30 bar) und automatisches Wash-Down
- langlebige Teleskopabdeckungen und komfortabler Werkzeugzugang von der Maschinenseite
Micromill M2000
| Tischgröße | 2.200 x 900 mm |
| T-Nuten - Anzahl - Breite - Abstand |
5 Stück 18 mm 150 mm |
| max. Tischbelastung | 2.200 kg |
| Verfahrwege - Längsweg (X) - Querweg (Y) - Vertikalweg (Z) |
2.000 mm 900 mm 850 mm |
| Spindelaufnahme | BBT 50 |
| Spindeldrehzahlen | 6.000 U/min |
| Spindelantrieb | Riemenspindel |
| Spindelmotor - Serie - Option |
15/18,5 - P26 kW 18,5/22 kW |
| Abstand - Spindel / Tisch |
100 – 950 mm |
| Spindelausladung | 914 mm |
| Eilgang (X/Y/Z) | 20 / 20 / 15 m/min |
| Vorschub (X/Y/Z) | 12 m/min |
| Länge | 5.360 mm |
| Tiefe / Breite | 2.950 mm |
| Höhe | 3.360 mm |
| Gewicht | 14.500 kg |
Micromill M2000
- CNC-Steuerung SIEMENS® SINUMERIK 828D mit 15" Bildschirm inkl. ShopMill Oberfläche
- elektronisches Handrad
- seitlich, schwenkbares Bedienpanel
- Maschinengenauigkeit gemäß VDI 3441
- Hochleistungsspindel mit 6.000 U/min mit BBT 50 Werkzeugaufnahme
- automatischer Werkzeugwechsler mit 24 Werkzeugplätzen, Arm-Typ
- Präzisionslinear-Rollenführungen in allen 3 Achsen
- automatische Zentralschmierung
- Arbeitstisch präzisionsgeschliffen mit 5 T-Nuten
- präzisionsgeschliffene Kugelumlaufspindeln in allen 3 Achsen
- Maschinenvollverkleidung mit zwei vorderen Schiebetüren und zwei seitlichen Türen
- Kühlsystem bestehend aus Kopfkühlung, Kühlmittelpumpe und Ringkühlung
- Kühlmittelpistole
- starres Gewindeschneiden, ohne Ausgleichsfutter (Rigid-Tapping)
- automatische Spindelausblasfunktion
- Vorbereitung für
- für Späneförderer
- BLUM® Tastsystem - 3-fach-Status-Lampe
- LED-Arbeitsraumbeleuchtung
- Maschine gemäß CE
- Maschinendokumentation / Deutsch - elektronisch
Micromill M2000
- erhöhte Antriebsleistung 18,5/22 kW
- Kühlung durch die Spindel 20 oder 30 bar
- Spänepaket Kratzband, speziell für kleine bis mittlere gebrochene Späne
bestehend aus:
- Kratzbandspäneförderer
- Spänespülsystem - Spänepaket Scharnier, speziell für lange, voluminöse und schwere Späne
bestehend aus:
- Scharnierspäneförderer
- Spänespülsystem - Spänespülsystem für leichtere Späneabfuhr
- Ölabscheider
- Vorbereitung für
- 4. Achse nur Verkabelung
- 4. Achse mit Motor und Antrieb
- 5. Achse nur Verkabelung
- 5. Achse mit Motor und Antrieb - hydraulische NC-Schraubstöcke in diversen Größen
- Drehplatte für Hydraulikschraubstock
- diverse Werkzeug- und Werkstückmesssysteme
- Pflegesystem BIOBALANCE® für Kühlschmierstoffe
- HAMMA® Testkoffer EXKLUSIV für Messungen von Kühlschmierstoff
- MISCEO® EXKLUSIV vollelektronisches Mischgerät für Kühlschmierstoffe
- LTA® Filtrationssysteme
- HALTER® BASIC Pro 12 Beladeroboter
- HALTER® Rasterplatten von 10 – 135 mm
- HALTER® Wendestation für zweiseitige Bearbeitung
- CAD/CAM Software
- zusätzliche Dokumentation in Papierform
